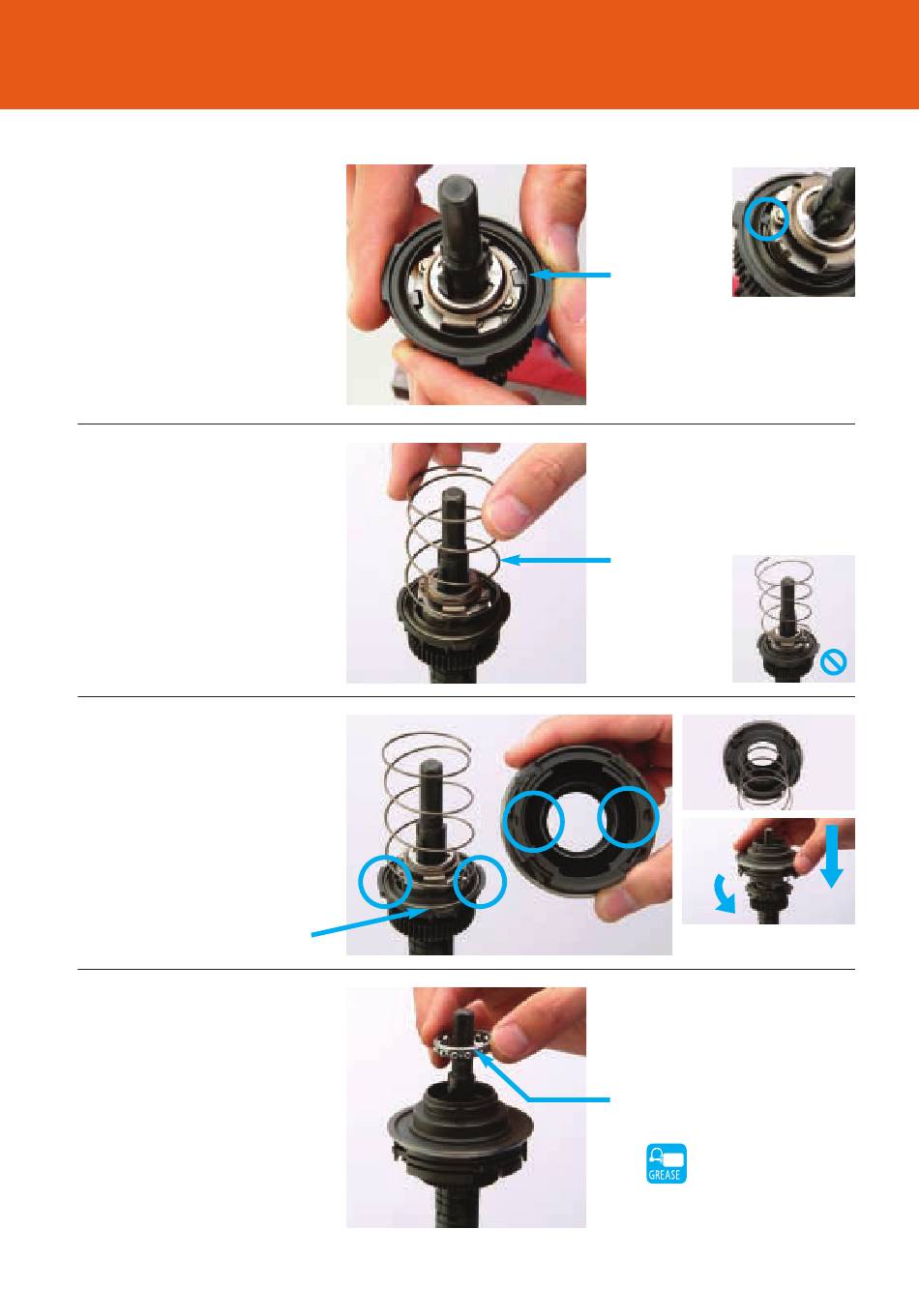

Montage der INTER-8 Nabe

1.
Beim Einbau der Kupplungs-
einheit müssen die Sperrklin-
ken in die Aussparungen
geführt werden. Drehen Sie
sie danach im Uhrzeigersinn.
2.
Montieren Sie die Rückstell-
feder, indem Sie sie an der
blauen Linie ausrichten, wie
die Abbildung zeigt. Bauen
Sie die Feder nicht verkehrt
herum ein!
(Der größere Teil muss unten
sein.)
3.
Montieren Sie die Antriebs-
einheit durch Ausrichten der
Aussparungen an den Vertie-
fungen.
Kupplungseinheit
(Y-34R 98050)
4.
Bauen Sie das Käfig-Kugel-
lager P (3/16" x 13) ein.
22
Kupplungs-
einheit
(Y-34R 98050)
Rückstellfeder
(Y-34R 21000)
Befestigen Sie die Antriebs-
einheit durch Drehen gegen
den Uhrzeigersinn.
Käfig-Kugellager P
(Y-34R 98070)
(Y-041 20600)
