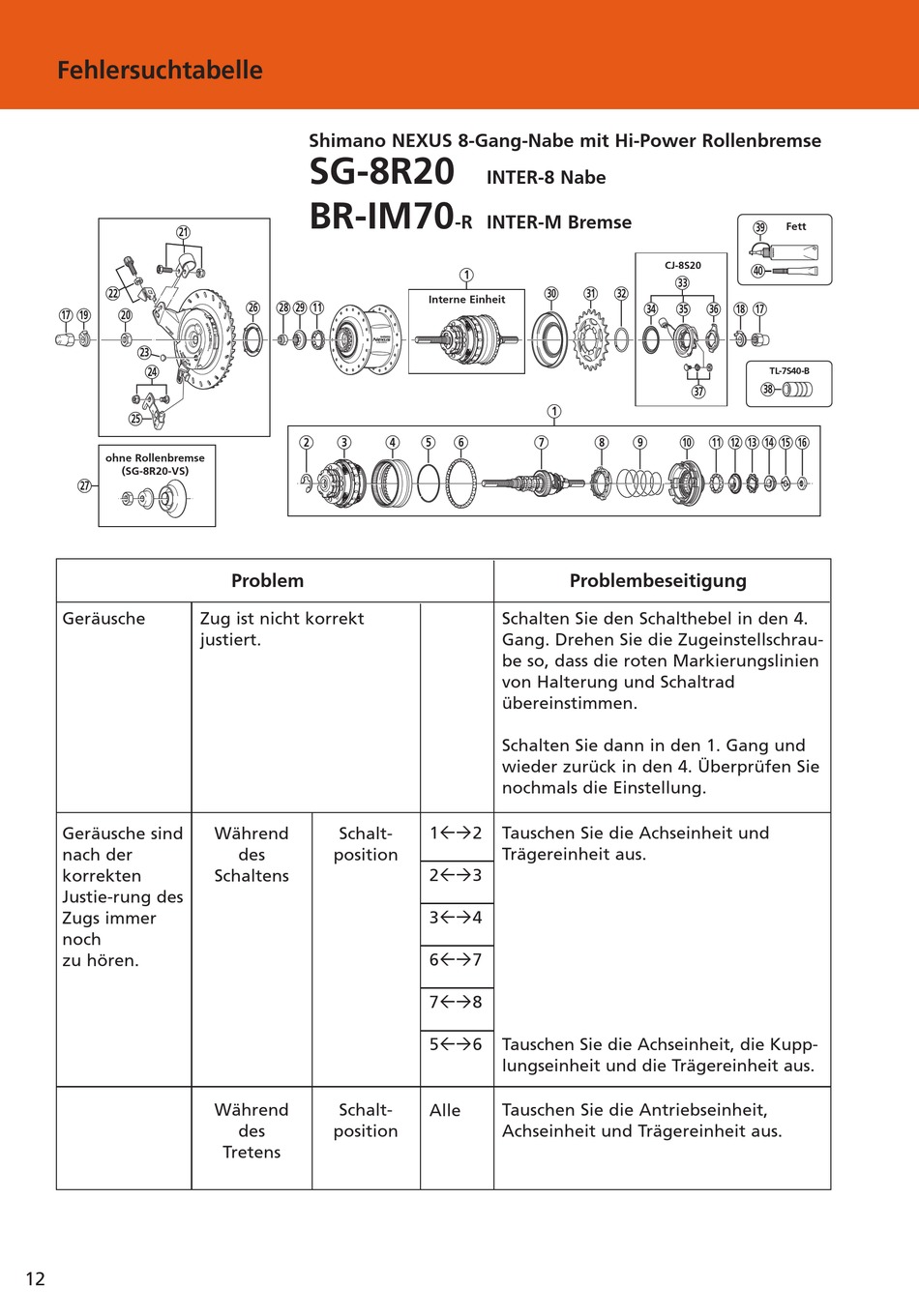

Fehlersuchtabelle
21
22
17
19
20
23
24
25
ohne Rollenbremse
(SG-8R20-VS)
27
Geräusche
Geräusche sind
nach der
korrekten
Justie-rung des
Zugs immer
noch
zu hören.
12
Shimano NEXUS 8-Gang-Nabe mit Hi-Power Rollenbremse
SG-8R20
BR-IM70
26
28 29
11
2
3
Problem
Zug ist nicht korrekt
justiert.
Während
Schalt-
des
position
Schaltens
Während
Schalt-
des
position
Tretens
INTER-8 Nabe
-R INTER-M Bremse
1
30
Interne Einheit
SG-8R20 JAPAN VI A
4
5
6
7
Schalten Sie den Schalthebel in den 4.
Gang. Drehen Sie die Zugeinstellschrau-
be so, dass die roten Markierungslinien
von Halterung und Schaltrad
übereinstimmen.
Schalten Sie dann in den 1. Gang und
wieder zurück in den 4. Überprüfen Sie
nochmals die Einstellung.
1"#2
Tauschen Sie die Achseinheit und
Trägereinheit aus.
2"#3
3"#4
6"#7
7"#8
5"#6
Tauschen Sie die Achseinheit, die Kupp-
lungseinheit und die Trägereinheit aus.
Alle
Tauschen Sie die Antriebseinheit,
Achseinheit und Trägereinheit aus.
CJ-8S20
33
31
32
34
35
36
37
1
8
9
10
11
Problembeseitigung
Fett
39
40
18
17
TL-7S40-B
38
12 13 14 15 16
