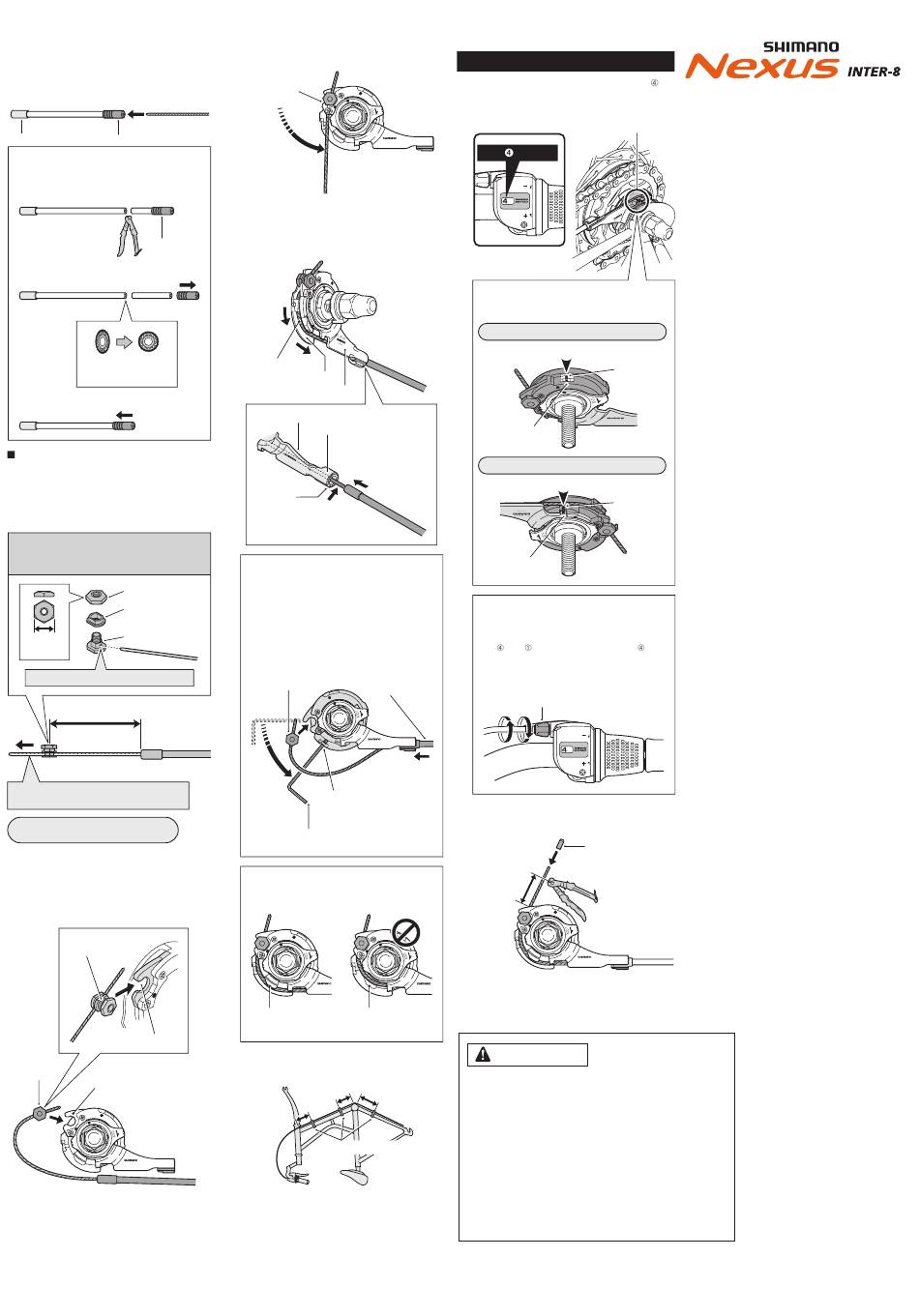

5.
Führen Sie das Kabel von der Seite mit
der Kunststoffkappe her durch die SIS-
SP40 Kabelhülle.
(Hebelseite)
luminiumkappe
Kunststoffkappe
Falls Sie die Kabelhülle abschneiden, schneiden
Sie sie am Ende mit der Kunststoffkappe ab, so-
ange die Kunststoffkappe noch angebracht ist.
Runden Sie die Schnittstelle am Ende sorgfältig
ab und bringen Sie die Kunststoffkappe an.
Kunststoff-
kappe
Entfernen Sie die Kunststoffkappe.
Runden Sie die
Schnittstelle ab.
Bringen Sie die Kunststoffkappe an.
Seite der Schalteinheit
6.
Kontrollieren Sie, ob das Ende der
Kabelhülle richtig in der Kabelein-
stellschraube des Revo-Schalthebels
sitzt, und befestigen Sie die Kabel-
befestigungsschraube am Kabel.
Kabelbefestigungsschraube
Hinweis: Diese Kabelbefestigungsschraube darf nicht
ür die Schalteinheit CJ-4S30 verwendet werden.
Kabelbefestigungs-
mutter
Zwischenscheibe
Kabelbefestigungs-
10 mm
schraube
(schwarz)
Schaltkabel durch das Loch einziehen.
101 mm
Ziehen Sie das Kabel zum Anziehen
der Kabelbefestigungsschraube.
Anzugdrehmoment:
4 – 6 Nm
7.
Bringen Sie das Kabel am Schaltrad so
an, dass die Kabelbefestigungsmutter
nach außen gegen das Ausfall-Ende
gerichtet ist, und schieben Sie die
gerade Seite der Zwischenscheibe
in die offene Seite des Schaltrads.
Gerade Seite der
Zwischenscheibe
Offene Seite
des Schaltrads
Kabelbe-
estigungs-
mutter
Schaltrad
CJ-8S20
JAPAN
8.
Drehen Sie das Kabel um 60° nach rechts
und befestigen Sie
es am Haken.
Haken
CJ-8S20
JAPAN
Kabel um
60° drehen
9.
Bringen Sie das Kabel, wie unten ge-
zeigt, am Schaltrad an. Ziehen Sie das
Kabel durch den Schlitz in der Halterung
der Schalteinheit und stecken Sie das Ka-
belhüllenende fest auf den Kabelhüllen-
halter.
Schaltkabel
Schaltrad
Halterung
Halterung
Kabelhüllenhalter
In den Kabelhüllen-
C J
- 8 S
2 0
halter stecken
J A
P A
N
2
Schlitz
1
Durch den
Schlitz ziehen
Falls es einfacher ist, zuerst die Kabel-
hülle in den Kabelhüllenhalter einzu-
setzen, stecken Sie einen 2-mm-Inbus-
schlüssel oder eine Speiche #14 in das
Schaltradloch und drehen Sie das Schalt-
rad, um die Kabelbefestigungsschraube
richtig in die offene Seite des Schaltrads
einzupassen.
3
In den Kabel-
Kabelbefestigungs-
hüllenhalter
schraube einsetzen
stecken
CJ-8S20
JAPAN
2
Schalt-
rad
Schaltradloch
drehen
2-mm-Inbusschlüssel
oder Speiche #14
Hinweis:
Kontrollieren Sie, ob das Kabel richtig
in die Schaltradführung eingesetzt ist.
CJ-8S20
JAPAN
Führung
Führung
Falsch
Richtig
10.
Befestigen Sie das Kabel mit Kabel-
bändern am Rahmen.
10 cm
15 cm
10 cm
Kabelbänder
Einstellen der Schalteinheit
1.
Stellen Sie den Revo-Schalthebel auf
Kontrollieren Sie, ob die gelben Markie-
rungslinien auf der Halterung und dem
Schaltrad aneinander ausgerichtet sind.
Gelbe Markie-
rungslinien
Auf
stellen
Auf der Schalteinheit sind gelbe Markierungs-
linien an zwei Stellen vorhanden. Verwenden
Sie die Linie, die am einfachsten zu sehen ist.
Fahrrad in normaler Position
An einer Linie ausrichten
Halterung
Fahrrad in umgedrehter
An einer Linie ausrichten
Halterung
Drehen Sie die Kabeleinstellschraube des
Revo-Schalthebels, um die gelben Mar-
kierungslinien aneinander auszurichten.
Stellen Sie danach den Revo-Schalthebel
von
auf
und wieder zurück auf
1
kontrollieren Sie, ob die gelben Markie-
rungslinien immer noch aneinander
ausgerichtet sind.
Kabeleinstellschraube
2.
Schneiden Sie nach dem Einstellen der
Schalteinheit das vorstehende Kabel ab
und bringen Sie eine Kabelkappe an.
15 – 20 mm
CJ-8S20
JAPAN
Allgemeine Informationen zur
Sicherheit
VORSICHT
– Zur Vermeidung von schweren Verletzungen:
Schalten Sie jeweils nur um einen Gang und
verringern Sie während des Schaltens die Kraft,
mit der Sie die Pedale treten. Wenn Sie
versuchen, den Schalthebel bei großer Pedalkraft
zu betätigen, können sich die Füße von den
Pedalen lösen, was zu einem Sturz mit schweren
Verletzungen führen kann.
HINWEIS:
Gegen natürliche Abnutzung und Alterung durch
eine normale Verwendung der Teile wird keine
Garantie gewährleistet.
.
Schaltrad
CJ-8S20
JAPAN
Position
Schaltrad
und
Kabelkappe
CJ-8S20
JAPAN
9
