Allgemeine Informationen
zur Sicherheit
WARNUNG
– Zur Vermeidung von schweren
Verletzungen:
• Lesen Sie vor der Montage
der Teile die Einbauanleitung
sorgfältig durch. Bei lockeren,
verschlissenen oder
beschädigten Teilen besteht
eine hohe Verletzungsgefahr.
Es wird dringend empfohlen,
als Ersatzteile ausschließlich
Shimano Originalteile zu
verwenden.
• Es ist wichtig, dass Sie die
Fahrradbremsen richtig ver-
stehen, weil Sie bei falscher
Anwendung der Bremsen die
Kontrolle über das Fahrrad
verlieren und sich schwere
Verletzungen zuziehen kön-
nen. Weil jedes Fahrrad ver-
schieden reagiert, sollten Sie
sich zuerst richtig mit den
Bremsen vertraut machen, um
herauszufinden, mit wie viel
Kraft Sie die Bremshebel betä-
tigen müssen und wie das An-
sprechverhalten ist. Wenden
Sie sich dazu an Ihren Fahr-
radhändler oder nehmen Sie
die Betriebsanleitung des
Fahrrads zur Hand und üben
Sie die Bremstechniken.
• Die Bremshebel sind mit einer
Betriebsartumschaltung aus-
gerüstet, damit sie kompatibel
mit Cantilever-Bremsen und
Rollenbremsen oder V-Brakes
mit Power Modulator sind.
Bei Einstellung der falschen
Betriebsart kann es zu einem
sehr scharfen oder zu einem
zu schwachen Ansprechver-
halten der Bremsen führen,
was gefährliche Unfälle verur-
sachen kann. Wählen Sie des-
halb die richtige Betriebsart,
wie in der nachstehenden
Tabelle beschrieben.
Anwendbare
Position
Bremsen
C/R-Position
• Cantilever-
Bremsen
• Rollen-
Mit C wird die
bremsen
Betriebsart für die
Kompatibilität mit
Cantilever-Bremsen
bezeichnet.
Mit R wird die Be-
triebsart für die Kom-
patibilität mit Rollen-
bremsen bezeichnet.
V-Position
• V-Brakes
mit Power
Modulator
Mit V wird die Posi-
tion für die Kompati-
bilität mit V-Brakes
bezeichnet, die mit
Power Modulator
ausgerüstet sind.
Verwenden Sie die Bremshebel
mit Betriebsartumschaltung in
den oben stehend aufgeführten
Kombinationen.
• Lesen Sie diese Einbauanleitung
sorgfältig durch und bewahren
Sie sie zum späteren Nachschla-
gen an einem sicheren Ort auf.
8
SB-8S20
Revo-Schalthebel
BL-IM60
Bremshebel
CJ-8S20
Schalteinheit

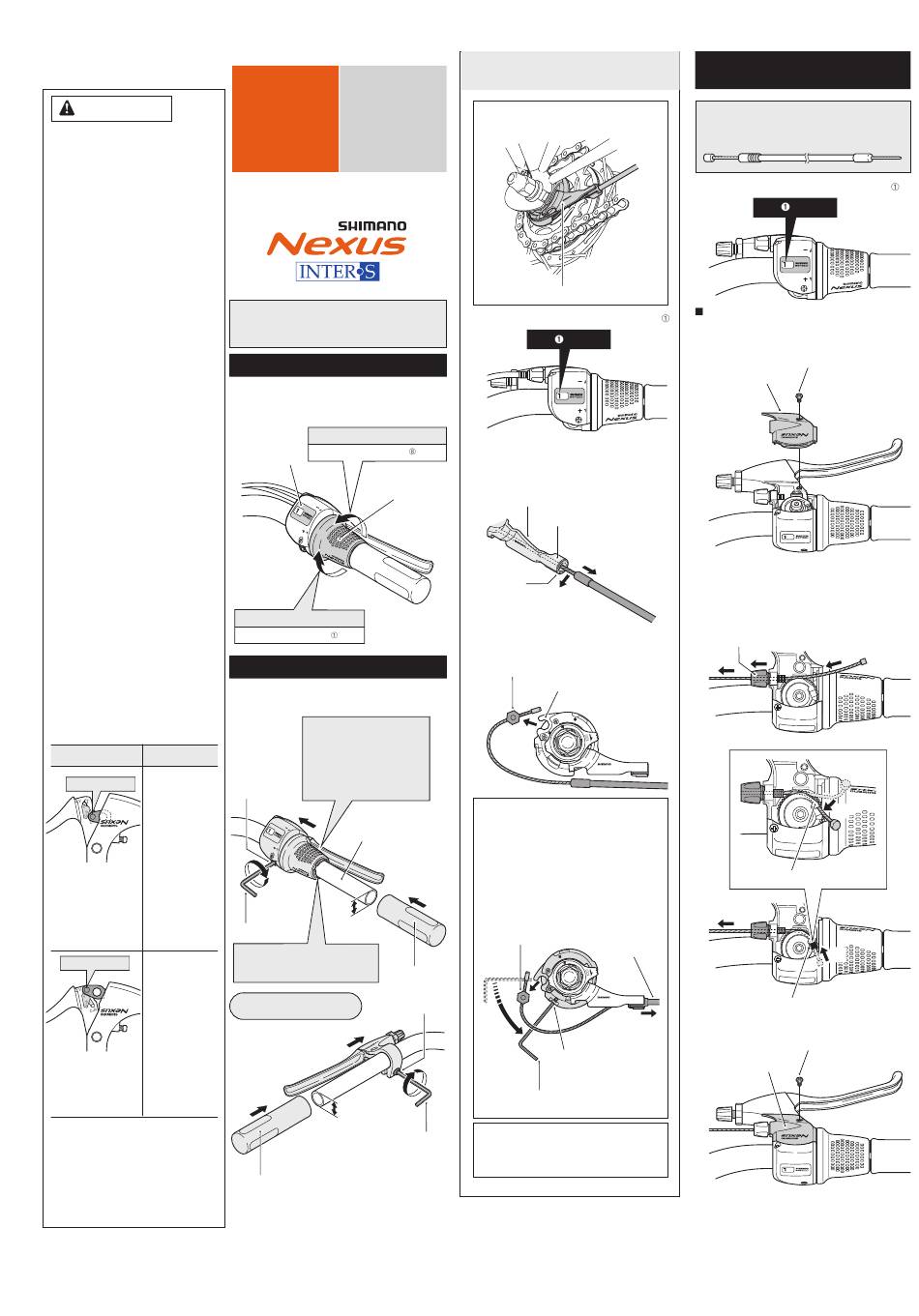

Einbauanleitung
Lesen Sie bitte vor der Montage diese An-
leitung und die Einbauanleitung für die
INTER-8 Nabe sorgfältig durch.
Revo-Schalthebelbedienung
Drehen Sie den Revo-Schalthebel, um in jeden
der 8 Gänge zu schalten.
Zunehmende Pedalkraft
Anzeige gegen
Anzeige
Revo-Schalthebel
Abnehmende Pedalkraft
Anzeige gegen
Montage des Hebels
Montieren Sie den Hebel wie in der Abbildung
gezeigt.
Bei Verwendung von
Shimano Halbgriffen sollte
der Revo-Schalthebel am
geraden Teil des Lenkers,
der mindestens 166 mm
Schellen-
betragen soll, angebracht
schraube
werden.
1
Lenker
3
Festziehen
5-mm-
∅ 22,2 mm
Inbusschlüssel
Halten Sie zwischen dem Revo-
Schalthebel und dem Halbgriff
Halbgriff
einen Abstand von 0,5 mm ein.
Anzugdrehmoment:
Schellenschraube
6 – 8 Nm
1
3
2
Festziehen
∅ 22,2 mm
5-mm-
Inbusschlüssel
Griff
SI-6J30A
Lösen des Schaltkabels zum
Abnehmen des Hinterrads
Lösen Sie das Kabel von der Schaltein-
heit, um das Hinterrad aus dem Rah-
men zu entfernen.
2 0
-8 S
C J
P A
N
JA
Schalteinheit
1.
Stellen Sie den Revo-Schalthebel auf
Auf
stellen
2.
Ziehen Sie die Kabelhülle aus dem
Kabelhüllenhalter der Schalteinheit
und entfernen Sie das Kabel aus
dem Schlitz in der Halterung.
Halterung
Kabelhüllenhalter
Aus dem Kabel-
C J
- 8 S
2 0
hüllenhalter ziehen
J A
P A
N
Schlitz
2
Aus dem Schlitz
entfernen
3.
Entfernen Sie die Kabelbefestigungs-
schraube aus dem Schaltrad.
Kabelbefestigungsschraube
Schaltrad
Falls es schwierig ist, die Kabelhülle aus
dem Halter in der Schalteinheit zu ziehen,
stecken Sie einen 2-mm-Inbusschlüssel
oder eine Speiche #14 in das Loch des
Schaltrads und drehen Sie das Schaltrad
zum Lösen des Kabels. Entfernen Sie
danach zuerst die Kabelbefestigungs-
schraube aus dem Schaltrad, bevor Sie die
2
Kabelhülle aus dem Kabelhüllenhalter
ziehen.
2
Kabelbefestigungs-
schraube entfernen
1
Schalt-
rad
Schaltradloch
drehen
2-mm-Inbusschlüssel
oder Speiche #14
Bei Wiederverwendung des
Hinweis:
Kabels wird auf die Schritte 7 bis 9 im
Abschnitt „Einbau des Schaltkabels"
verwiesen.
Einbau des Schaltkabels
Ein Kabel mit einem Kabelzylinder verwenden.
Kabel mit einem Kabelzylinder /
SIS-SP40 (Durchmesser 4 mm )
1.
Stellen Sie den Revo-Schalthebel auf
Auf
Seite des Revo-Schalthebels
.
2.
Lösen Sie die Abdeckungsschraube und
nehmen Sie die obere Anzeigenabde-
ckung ab.
Obere Anzeigen-
abdeckung
3.
1
Ziehen Sie das Kabel durch das Loch in
der Kabeleinstellschraube. Haken Sie da-
nach das Kabel in der Schaltradnut ein
und ziehen Sie am Kabel, um den Kabel-
zylinder richtig in das Schaltradloch ein-
zupassen.
Loch in der Kabeleinstellschraube
1
CJ-8S20
JAPAN
Schaltradnut
3
Aus dem Kabel-
hüllenhalter
ziehen
Schaltradloch
CJ-8S20
JAPAN
4.
Bringen Sie die obere Anzeigenabde-
ckung wieder an und ziehen Sie die
Abdeckungsschraube fest.
Obere
Anzeigen-
abdeckung
.
stellen
Abdeckungs-
schraube
2
3
Abdeckungs-
schraube
