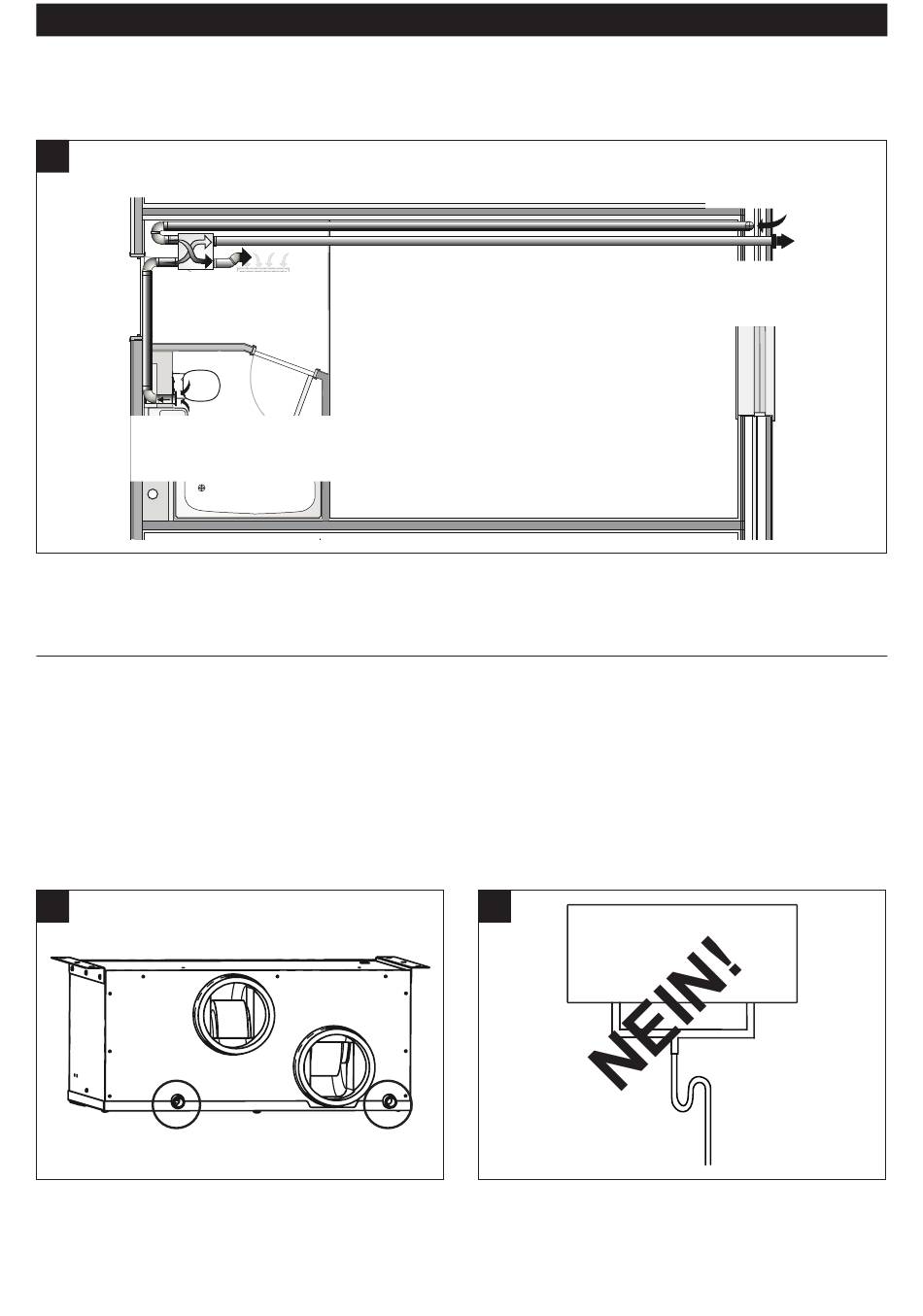

Installationsbeispiel:
4
LUFT NACH INNEN
SCHMUTZIGE LUFT AUS
DEM BAD
2100mm
7

Kondensatablaufanschluss

Der Kondensatablauf kann durch Verbinden von zwei flexiblen Rohren mit einem Innendurchmesser von ca. 16
mm mit den Abflüssen erfolgen. Um die Bildung von Luftblasen zu verhindern, muss ein Siphon mit dem Rohr
hergestellt werden, das aus dem mit der Nummer 1 am Gerät gekennzeichneten Abfluss kommt, wie in Abb. 5
und 7.
Der Kondensatablauf kann auch über das Hausabwassersystem erfolgen.
Die in Abbildung 6 dargestellte Konfiguration sollte unbedingt vermieden werden.
HINWEIS: Es ist erforderlich, den Siphon unter Beachtung der in Abb. 8 angegebenen Abmessungen
herzustellen.
Der Kondenswasserauslass kann auch über das Abflusssystem des Hauses erfolgen.
5
1
6
2
DEUTSCH
FRISCHE
LUFTEINLASS
LUFTAUSTRITT
GEGENÜBER
DRAUSSEN
1 2
