DEUTSCH
7
1
8

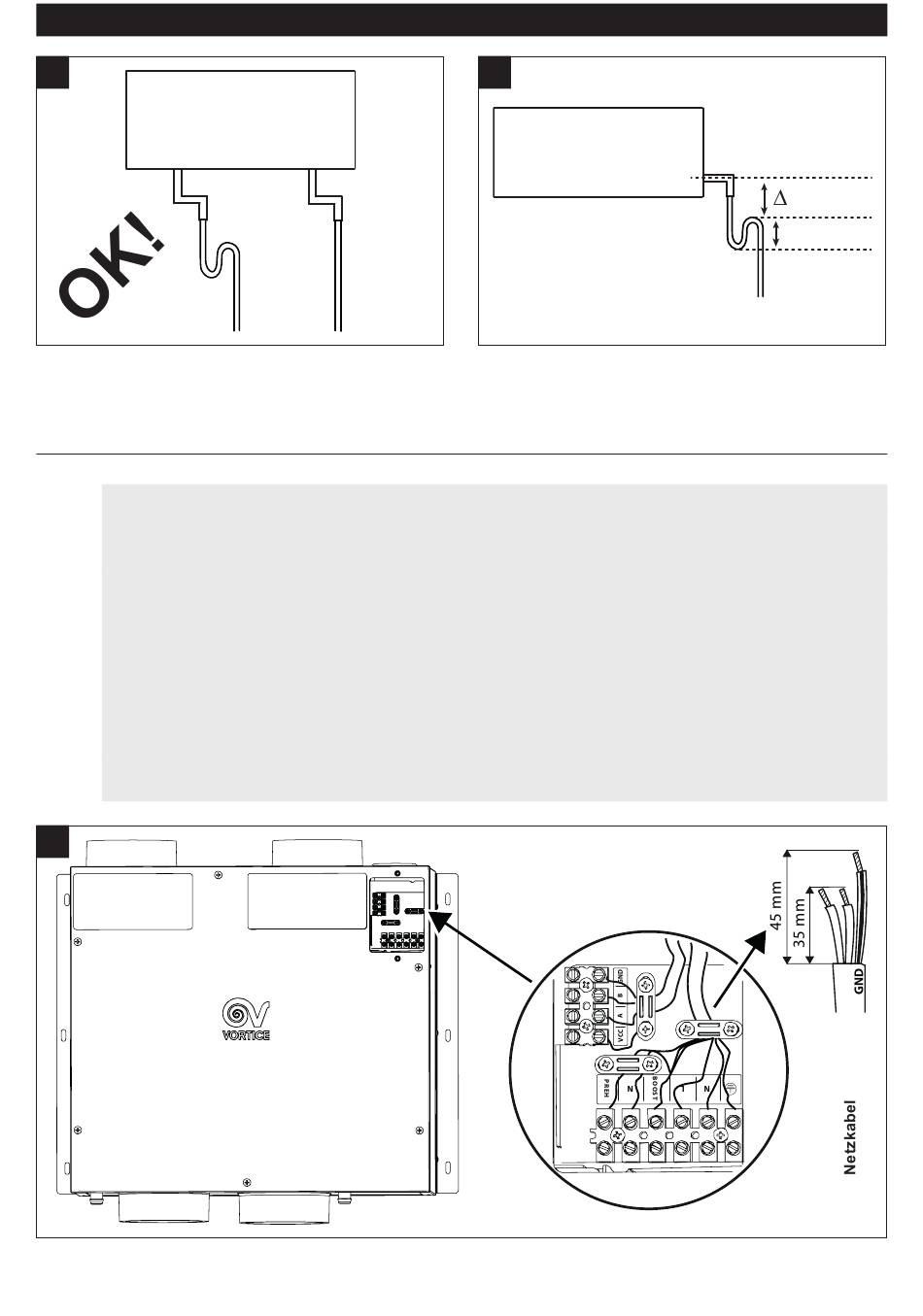

Schaltplan

e
ACHTUNG:
- DIESES GERÄT MUSS GEERDET WERDEN. ALLE VERKABELUNGEN MÜSSEN DEN IM
INSTALLATIONSLAND GELTENDEN VORSCHRIFTEN ENTSPRECHEN.
- Das Gerät ist kompatibel für ein einphasiges 220-240 V, 50 Hz Netzteil.
- Das Gerät benötigt ein flexibles Netzkabel. Schließen Sie das Kabel an die Klemmleiste an und
ziehen Sie es durch eine Kabelverschraubung und eine Kabelschelle heraus.
- Das Gerät muss über einen speziellen magnetothermischen Schalter direkt an die Stromversorgung
angeschlossen werden.
- Verwenden Sie zum Anschluss des HMI-Ferndisplays an die Maschine Kabel mit einem Querschnitt
zwischen 0,35 mm
getrennt oder entfernt von den Stromkabeln gehalten werden sollte, wenn es Probleme mit
elektromagnetischen Interferenzen von anderen in der Umgebung installierten Geräten gibt (die zu
Fehlfunktionen führen des Displays) wird empfohlen, abgeschirmte Kabel zu verwenden.
- Verwenden Sie zum Anschließen der Produktstromversorgung ein Kabel mit einem Mindestquerschnitt
von 3X0,75 mm
9
100
2
und 2,5 mm . Maximale Länge 100 m. Da das Display-Verbindungskabel
2 2
H05VV-F.
2
8
h > 50 mm
≥ 60 mm
LN
