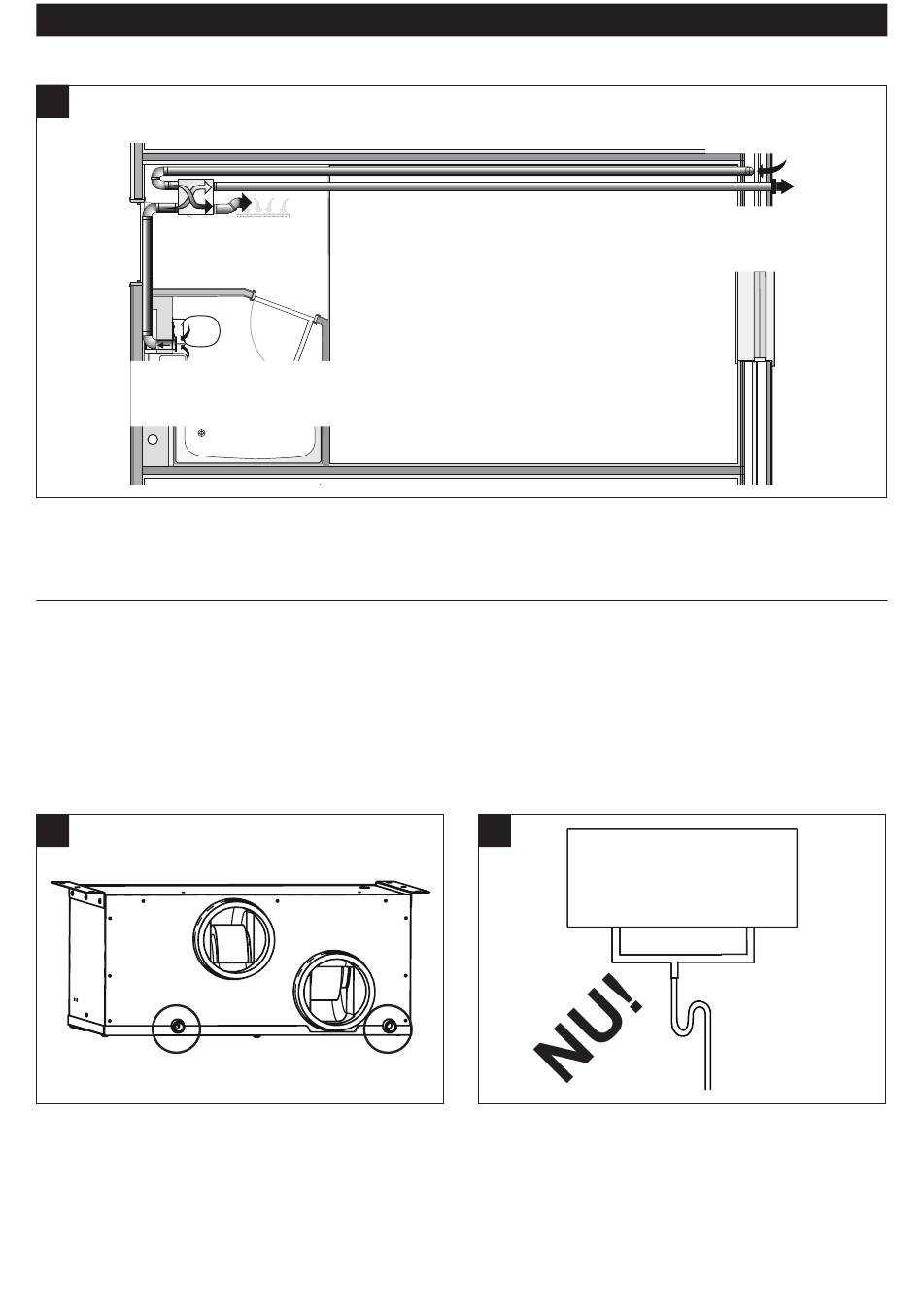

Exemplu de instalare:
4
ADMISIE DE AER ÎN
INTERIOR
EXTRAGEREA AERULUI
UZAT DIN BAIE
2100mm
7

Conexiune de evacuare a condensatului

Evacuarea condensului poate fi realizată prin conectarea la canalele de scurgere a două furtunuri cu un diametru
intern de aproximativ 16 mm. Pentru a preveni formarea bulelor de aer, trebuie să realizați un sifon cu conducta
care iese din scurgerea identificată cu numărul 1 pe aparat, așa cum se arată în figurile 5 și 7.
Tăiați capătul tubului în diagonală.
Configurația prezentată în figura 6 trebuie evitată cu orice preț.
N.B. Sifonul trebuie realizat respectând dimensiunile indicate în fig.8 , în caz contrar nu se garantează buna
funcționare a aparatului.
Evacuarea condensului poate fi realizată și prin exploatarea sistemului de canalizare al casei.
5
1
160
6
2
INTRAREA AERULUI
PROASPĂT
EVACUAREA
AERULUI ÎN
EXTERIOR
2
1
