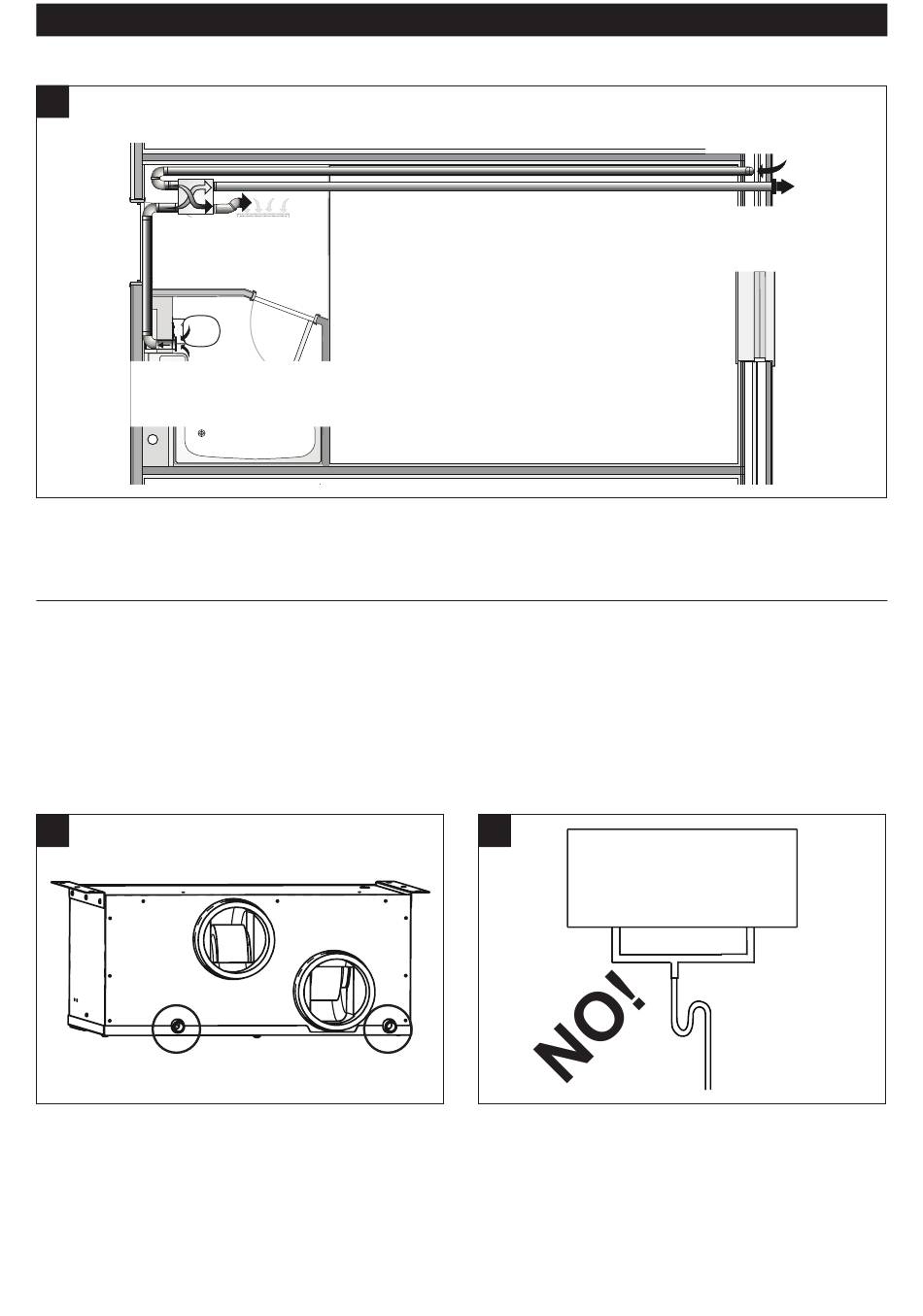

Exemple d'installation:
4
ENTRÉE D'AIR À
L'INTÉRIEUR
EXTRACTION DE L'AIR
VICIÉ DE LA SALLE DE
2100mm
7 Connexion d'évacuation des condensats
L'évacuation des condensats peut être réalisée en raccordant deux tuyaux flexibles d'un diamètre intérieur
d'environ 16 mm aux évacuations. Pour éviter la formation de bulles d'air, un siphon doit être réalisé avec le tube
qui sort du drain identifié par le numéro 1 sur l'appareil, comme indiqué sur les figures 5 et 7.
L'évacuation des condensats peut également être effectuée à l'aide du système d'égouts de la maison.
La configuration illustrée à la figure 6 est à éviter absolument.
Il est nécessaire de réaliser le siphon, en respectant les dimensions indiquées sur la fig. 8 sinon le fonctionnement
régulier de l'appareil n'est pas garanti.
L'évacuation de la condensation peut aussi être réalisée en utilisant le système de mise à l'égout de la maison.
5
1
BAIN
2
6
1
FRANCAIS
ENTRÉE D'AIR FRAIS
EXPULSION DE L'AIR
VERS L'EXTERIEUR
2
69
