Typ 8691
Montage
7.5 Drehen des Steuerkopfs
bei Prozessventilen der Reihe 20xx
Sollte nach Einbau des Prozessventils die Anschlusskabel bzw. Schläuche schlecht montiert werden können,
kann der Steuerkopf gegen den Antrieb verdreht werden.
Befestigungsschraube (2x)
Pneumatische Verbindung

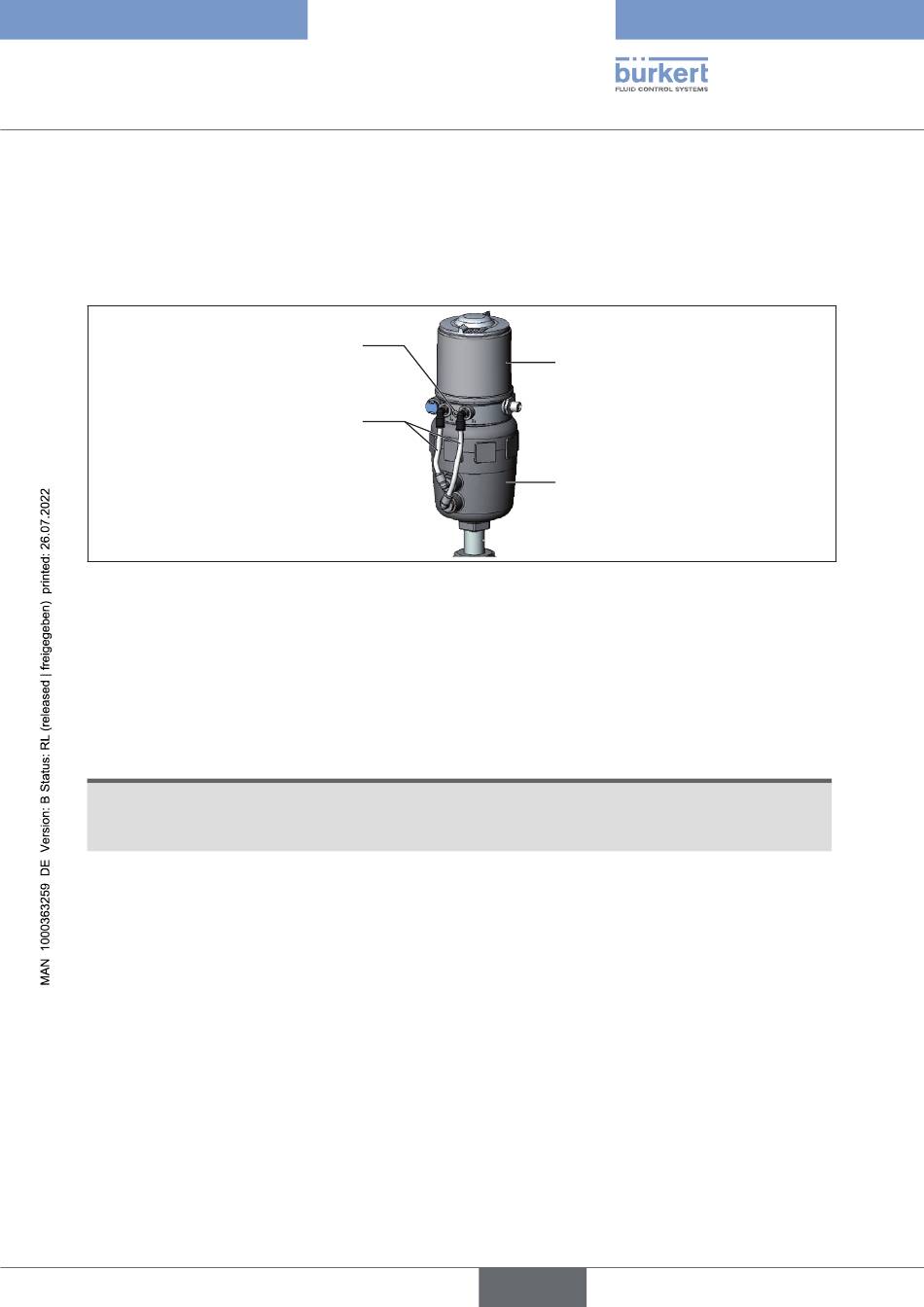

Bild 18: Drehen des Steuerkopf, Reihe 20xx
Vorgehensweise:
→
Pneumatische Verbindung zwischen dem Steuerkopf und dem Antrieb lösen.
→
Befestigungsschrauben lösen (Innensechskant SW2,5).
→
Steuerkopf in die gewünschte Position drehen.
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der Befestigungsschraube kann die Schutzart
IP65 / IP67 nicht sichergestellt werden.
▶ Befestigungsschrauben nur mit einem maximalen Drehmoment von 1,5 Nm anziehen.
→
Befestigungsschrauben nur leicht anziehen (maximales Drehmoment: 1,5 Nm).
→
Pneumatische Verbindungen zwischen dem Steuerkopf und dem Antrieb wieder herstellen. Bei Bedarf
längere Schläuche verwenden.
Steuerkopf
Antrieb
deutsch
25
