• avec une baisse de résistance : impulsion d'enclenchement 100 % de la
tension nominale pendant 5 ms, ensuite tension de maintien 35 % de la
tension nominale
U
100 %
35 %
5 ms
0
impulsion d'enclenchement

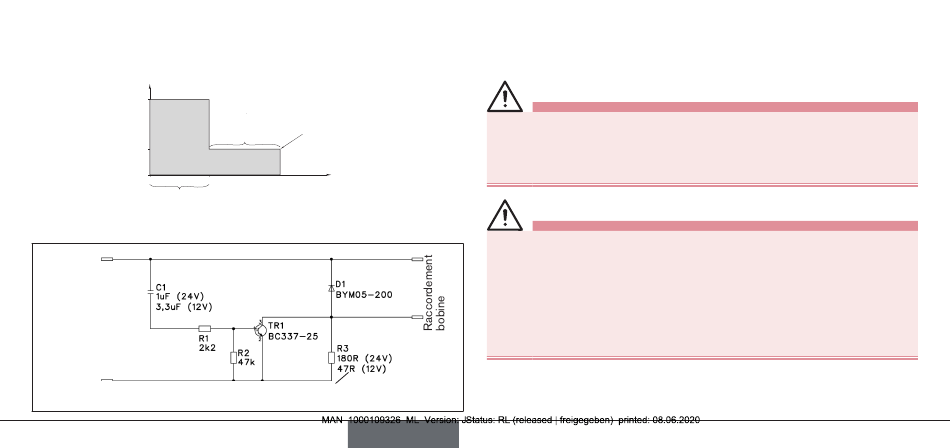

Schéma des connexions recommandé pour les électroniques OEM (baisse
de résistance)
Schéma de câblage pour la version 24 V
Alternative : branchement en ligne ou en parallèlede plusieurs résistances
tension de
maintien
consigne d'arrêt
t
Attention : Chute env. 1,6 W
français
5
INSTALLATION
5.1 Consignes de sécurité
DANGER !
Risque de blessures dû à la présence de haute pression dans
l'installation.
▶ Avant de desserrer les conduites et les vannes, coupez la pression
et purgez l'air des conduites.
AVERTISSEMENT !
Risque de blessures dû à un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel qualifié
et habilité disposant de l'outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
