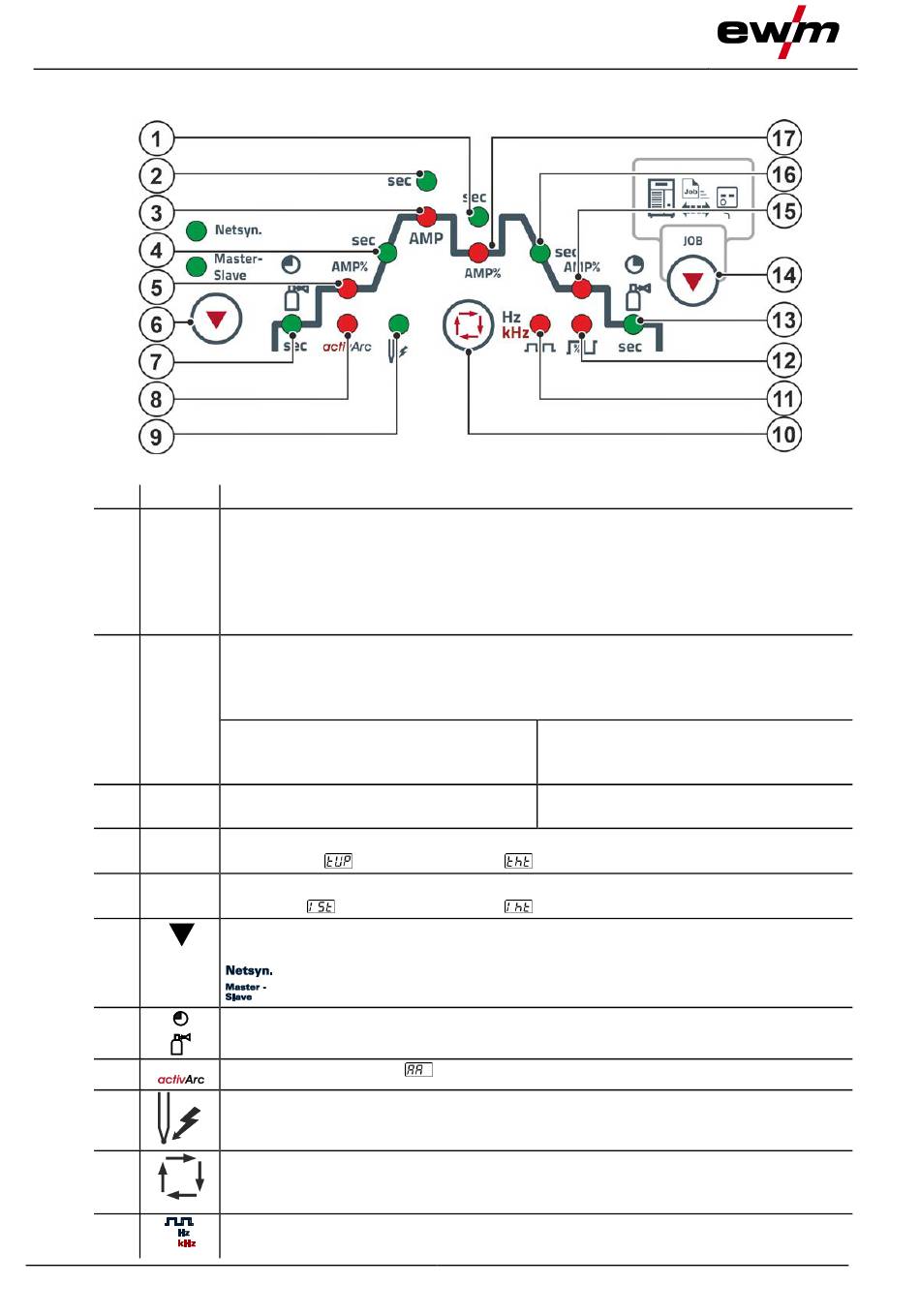

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.2.1
Gerätesteuerung - Verdeckte Bedienelemente
Pos. Symbol
1
sec
2
sec
3
AMP
4
sec
5
AMP%
6
7
8
9
10
11
16
Beschreibung
0
Pulspausezeit / Slope-Zeit von AMP auf AMP%
• Einstellbereich Pulspause: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
• Einstellbereich Slope-Zeit (tS1): 0,0 s bis 20,0 s
WIG-Pulsen: Die Pulspausezeit gilt für die Absenkstromphase (AMP%)
WIG-AC spezial: Die Pulspausezeit gilt für die DC-Phase bei AC-Spezial.
Pulszeit / Slope-Zeit (AMP% auf AMP)
• Einstellbereich Pulszeit: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
• Einstellbereich Slope-Zeit (tS2) : 0,0 s bis 20,0 s
WIG-Pulsen
Die Pulszeit gilt für die Hauptstromphase
(AMP) beim Pulsen.
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Signalleuchte
Upslope-Zeit
(WIG) / Hotstart-Zeit
Signalleuchte
Startstrom
(WIG) / Hotstart-Strom
Drucktaste Synchronschweißen (AC)
Beidseitiges, gleichzeitiges Schweißen.
--- Synchronisation über Netzspannung
---- Synchronisation über Kabel
Signalleuchte, Gasvorströmzeit
Einstellbereich 0,0 s bis 20,0 s
Signalleuchte activArc
Signalleuchte, Kalottenbildung / Zündoptimierung
Leuchtet bei aktiver Kalottenbildung-Funktion.
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Siganlleuchte Frequenz
AC-Frequenz (WIG) / Pulsfrequenz (WIG-DC – kHz-Pulsen) / Pulsfrequenz (E-Hand)
Abbildung 4-3
WIG-AC spezial
Die Pulszeit gilt für die AC-Phase bei
AC-Spezial.
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
(E-Hand)
(E-Hand)
