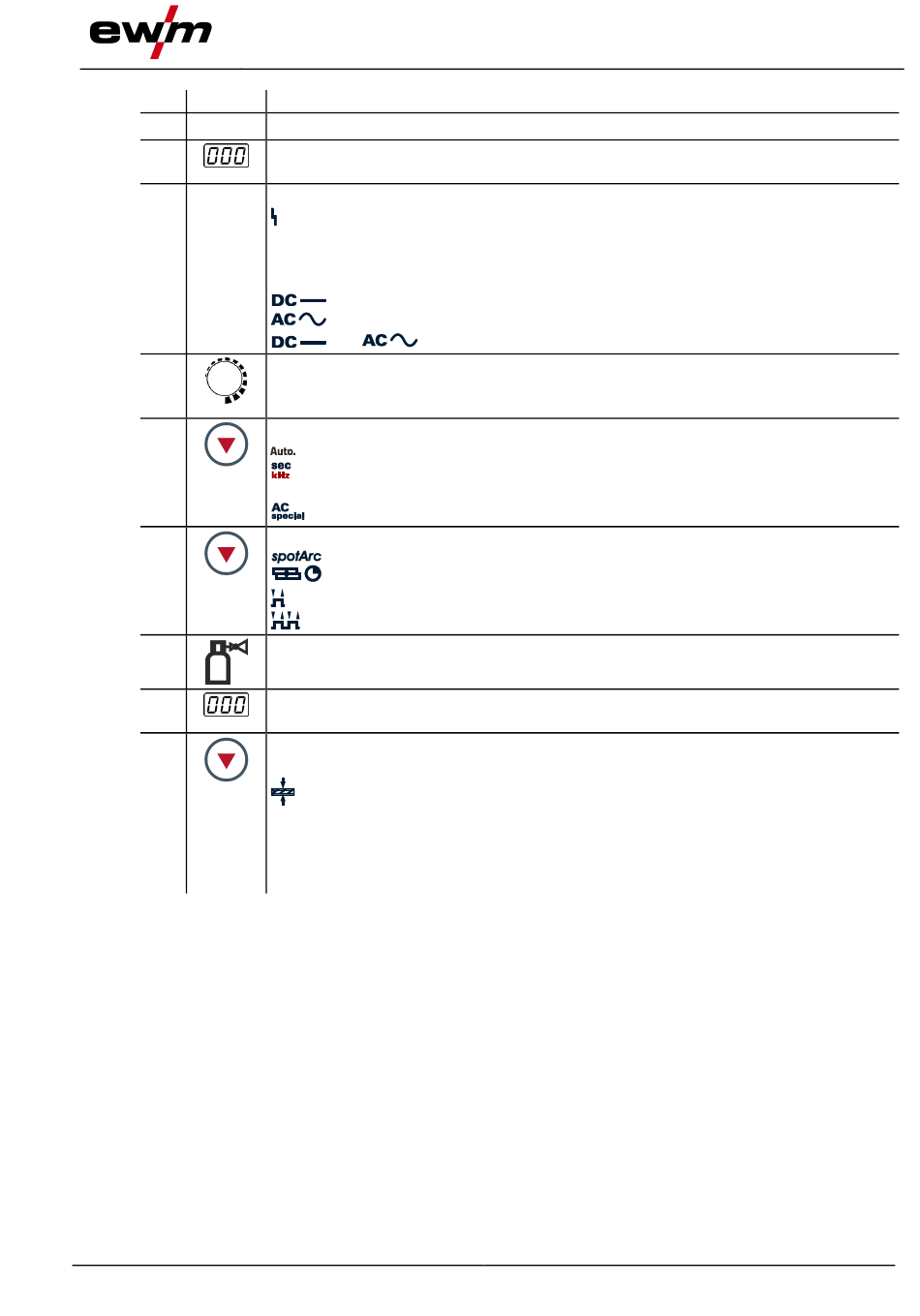

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Abdeckklappe > siehe Kapitel 4.2.1
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte
Zustandsanzeigen
----------- Signalleuchte Sammelstörung
Hold ----- Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte f ür Schweißstrom und -spannung in den Anzeigen dargestellt, die Sig-
nalleuchte leuchtet
-- Gleichstromschweißen
-- Wechselstromschweißen
und
gleichzeitig: Wechselstromschweißen AC-Spezial
Drehgeber Schweißparametereinstellung
Einstellung aller Parameter wie z. B. Schweißstrom, Materialdicke, Gasvorströmzeit
etc.
Drucktaste WIG-Pulsschweißen
------- WIG-Pulsautomatik (Frequenz und Balance)
--------- WIG-Pulsen mit Zeiten, leuchtet grün / Schnelles WIG-DC-Pulsen mit Fre-
quenz und Balance, leuchtet rot
------ WIG-AC-Spezial
Drucktaste Betriebsart
--- spotArc / spotmatic (Einstellbereich Punktzeit)
---------- 2-Takt
------- 4-Takt
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.5
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drucktaste Umschaltung Anzeige / Energiesparmodus
VOLT ---- Anzeige Schweißspannung
-------- Anzeige Materialdicke
Prog ----- Anzeige Programm-Nummer
kW-------- Schweißleistungsanzeige
Nach 3 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.9.
Gerätesteuerung - Bedienelemente
