BEDIENUNG
Bedienung

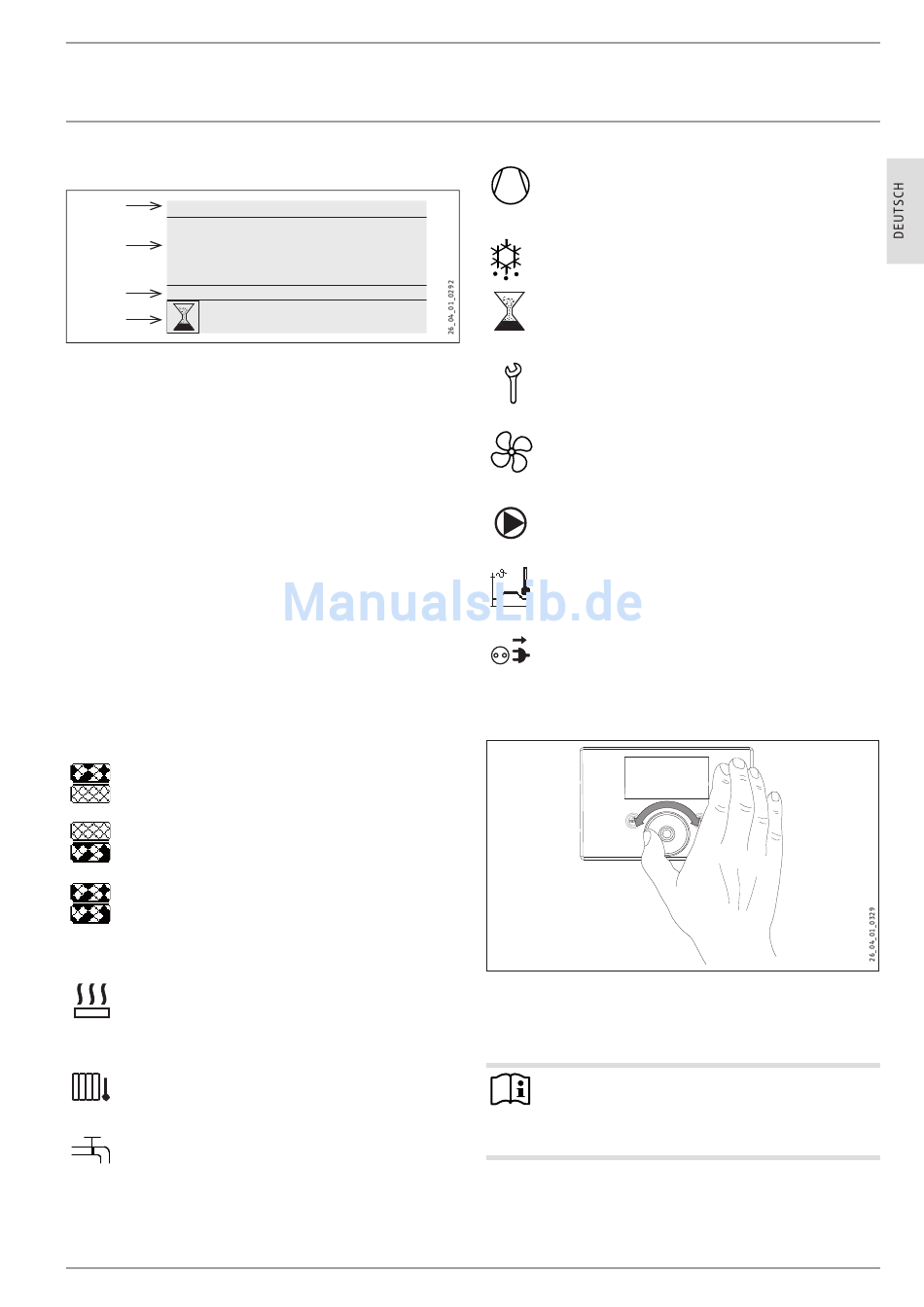

4.1.1 Anzeige
1
Mittwoch 10.Sep 14

AUSSenteMperAtUr

2
ww-teMperAtUr
VorlAUfteMp.
3
tAgbetrieb
4
1 Datum und Uhrzeit
2 Favoriten
3 Betriebsart
4 Symbole für Gerätezustand
Das Startbild ist mit horizontalen Linien in vier Teilbereiche un-
terteilt. Oben finden Sie die Uhrzeit und das Datum. Im Feld dar-
unter werden Ihre Favoriten angezeigt. Bis zu drei Parameter des
Gerätes können Sie hier ständig ablesen (siehe Kapitel „Favori-
ten"). Wenn Sie sich im Menü befinden, entfällt die Anzeige der
Favoriten. Der dritte Teilbereich informiert Sie über die aktuelle
Betriebsart und dient zum Ansteuern weiterer Funktionen wie
Schnellzugriff, Reinigungssperre. Im vierten Teilbereich, am un-
teren Rand der Anzeige, geben Bildsymbole Informationen über
den aktuellen Anlagenzustand.
Den Kontrastwert der Anzeige und die Sprache der Displaytexte
können Sie im Menü „INBETRIEBNAHME" einstellen.
4.1.2 Bildsymbole im Anzeigefeld
Am unteren Rand des Anzeigefelds geben Symbole Auskunft über
den aktuellen Betriebszustand des Gerätes. Es können bis zu acht
Symbole gleichzeitig angezeigt werden.
Filterwechsel oben:
Der Abluftfilter ist verschmutzt. Bitte wechseln Sie den
Abluftfilter aus.
Filterwechsel unten:
Der Zuluftfilter ist verschmutzt. Bitte wechseln Sie den
Zuluftfilter aus.
Filterwechsel oben und unten:
Die Filterwechselintervalle des Abluftfilters und des Zu-
luftfilters sind abgelaufen oder die Filter sind vorzeitig
verschmutzt. Bitte wechseln Sie den Abluftfilter und den
Zuluftfilter aus.
Elektrische Not-/Zusatzheizung:
Die elektrische Not-/Zusatzheizung hat sich eingeschaltet.
Dies geschieht zum Beispiel, wenn die Außentemperatur
den Bivalenzpunkt unterschritten hat.
Heizen:
Das Symbol Heizen wird angezeigt, wenn sich das Gerät
im Heizmodus befindet.
Warmwasserbereitung:
Sie erkennen an diesem Symbol, dass das Gerät Warm-
wasser bereitet.
www.stiebel-eltron.com
Verdichter:
Das Verdichtersymbol signalisiert, dass der Verdichter
10:23 Uhr
läuft.
27,0 °c
Abtauen Verdampfer:
35,0 °c
Der Verdampfer befindet sich im Abtauvorgang.
28,0 °c
Schaltprogramm aktiv:
Ist ein Schaltprogramm aktiv, wird dieses Symbol an-
gezeigt.
Service:
Ein Serviceeinsatz ist erforderlich. Bitte setzen Sie sich
mit Ihrem Fachhandwerker in Verbindung.
Lüftungsstufe:
Das Gerät wird für einen befristeten Zeitraum mit einer
veränderten Lüftungsstufe betrieben.
Heizkreispumpe:
Bei laufender Heizkreispumpe wird das Pumpensymbol
angezeigt.
Aufheizen:
Dieses Symbol wird angezeigt, während das Trockenheiz-
programm läuft.
EVU-Sperre:
Dieses Symbol leuchtet, wenn das Gerät kein Freigabesi-
gnal des Energieversorgungsunternehmens hat.
4.1.3 Bedienkreis
Der Bedienkreis besteht aus einem berührungsempfindlichen
Sensor. Links und rechts davon befindet sich jeweils eine Taste.
Mit dem Kreis und den Tasten können Sie alle notwendigen Funk-
tionen des Geräts steuern und kontrollieren.
Hinweis
Wenn Sie Handschuhe tragen, nasse Hände haben oder
das Bedienteil feucht ist, erschwert dies die Erkennung
ihrer Fingerberührung und die Ausführung der von Ihnen
gewünschten Aktionen.
Der Fachhandwerker kann im Menü „INBETRIEBNAHME" mit dem
Parameter „TOUCH EMPFINDLICHKEIT" die Berührungsempfind-
lichkeit einstellen.
LWZ 304-404 Trend / LWZ 304 Integral | 5
