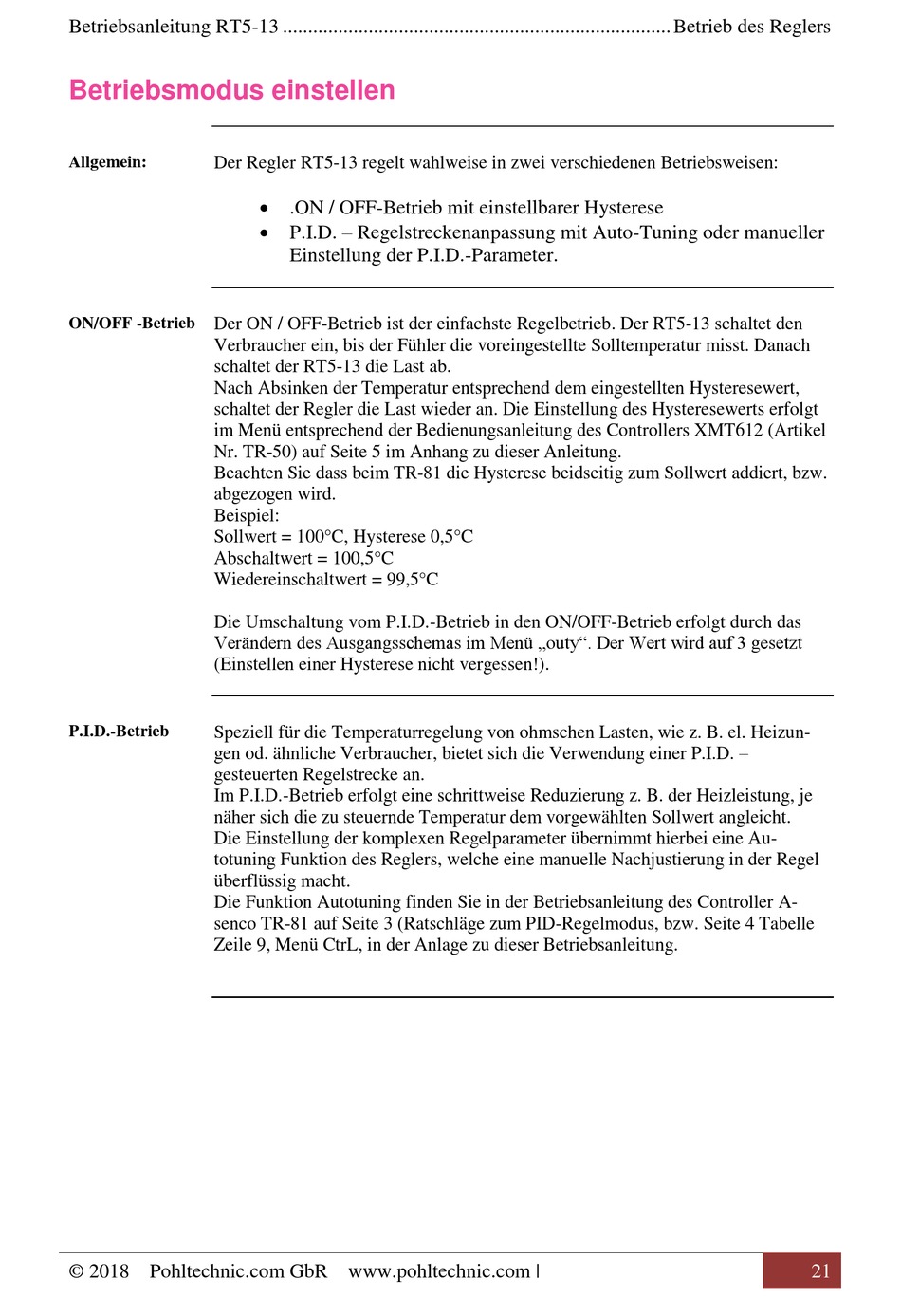

Betriebsanleitung RT5-13 ............................................................................. Betrieb des Reglers
Betriebsmodus einstellen
Allgemein:
Der Regler RT5-13 regelt wahlweise in zwei verschiedenen Betriebsweisen:
ON/OFF -Betrieb
Der ON / OFF-Betrieb ist der einfachste Regelbetrieb. Der RT5-13 schaltet den
Verbraucher ein, bis der Fühler die voreingestellte Solltemperatur misst. Danach
schaltet der RT5-13 die Last ab.
Nach Absinken der Temperatur entsprechend dem eingestellten Hysteresewert,
schaltet der Regler die Last wieder an. Die Einstellung des Hysteresewerts erfolgt
im Menü entsprechend der Bedienungsanleitung des Controllers XMT612 (Artikel
Nr. TR-50) auf Seite 5 im Anhang zu dieser Anleitung.
Beachten Sie dass beim TR-81 die Hysterese beidseitig zum Sollwert addiert, bzw.
abgezogen wird.
Beispiel:
Sollwert = 100°C, Hysterese 0,5°C
Abschaltwert = 100,5°C
Wiedereinschaltwert = 99,5°C
Die Umschaltung vom P.I.D.-Betrieb in den ON/OFF-Betrieb erfolgt durch das
Verändern des Ausgangsschemas im Menü „outy". Der Wert wird auf 3 gesetzt
(Einstellen einer Hysterese nicht vergessen!).
P.I.D.-Betrieb
Speziell für die Temperaturregelung von ohmschen Lasten, wie z. B. el. Heizun-
gen od. ähnliche Verbraucher, bietet sich die Verwendung einer P.I.D. –
gesteuerten Regelstrecke an.
Im P.I.D.-Betrieb erfolgt eine schrittweise Reduzierung z. B. der Heizleistung, je
näher sich die zu steuernde Temperatur dem vorgewählten Sollwert angleicht.
Die Einstellung der komplexen Regelparameter übernimmt hierbei eine Au-
totuning Funktion des Reglers, welche eine manuelle Nachjustierung in der Regel
überflüssig macht.
Die Funktion Autotuning finden Sie in der Betriebsanleitung des Controller A-
senco TR-81 auf Seite 3 (Ratschläge zum PID-Regelmodus, bzw. Seite 4 Tabelle
Zeile 9, Menü CtrL, in der Anlage zu dieser Betriebsanleitung.
© 2018 Pohltechnic.com GbR www.pohltechnic.com |
.ON / OFF-Betrieb mit einstellbarer Hysterese
P.I.D. – Regelstreckenanpassung mit Auto-Tuning oder manueller
Einstellung der P.I.D.-Parameter.
21
