5
INSTALLATION
5.3
Vorbereitung der Gasentnahmesonde
5.4
Gasleitungen
24
B E T R I E B S A N L E I T U N G | PowerCEMS100
Für die Vorbereitung zur Installation bzw. zur Inbetriebnahme ist die Bedie-
nungsanleitung / Montageanleitung der Gasentnahmesonde zu beachten.
WARNUNG
Gefahr durch Überdruck im Gaskanal
Schwere Verletzungen
▸
Druck über das Druckregelventil einstellen.
Die Gasanschlüsse für den Standard PowerCEMS100-Systemschrank befinden sich oben
am Schaltschrank.
Hinweis
Die systemspezifische Ausführung des PowerCEMS100-Systemschranks kann variieren
und ist den Ansichtszeichnungen in der Technischen System-Dokumention zu entneh-
men.

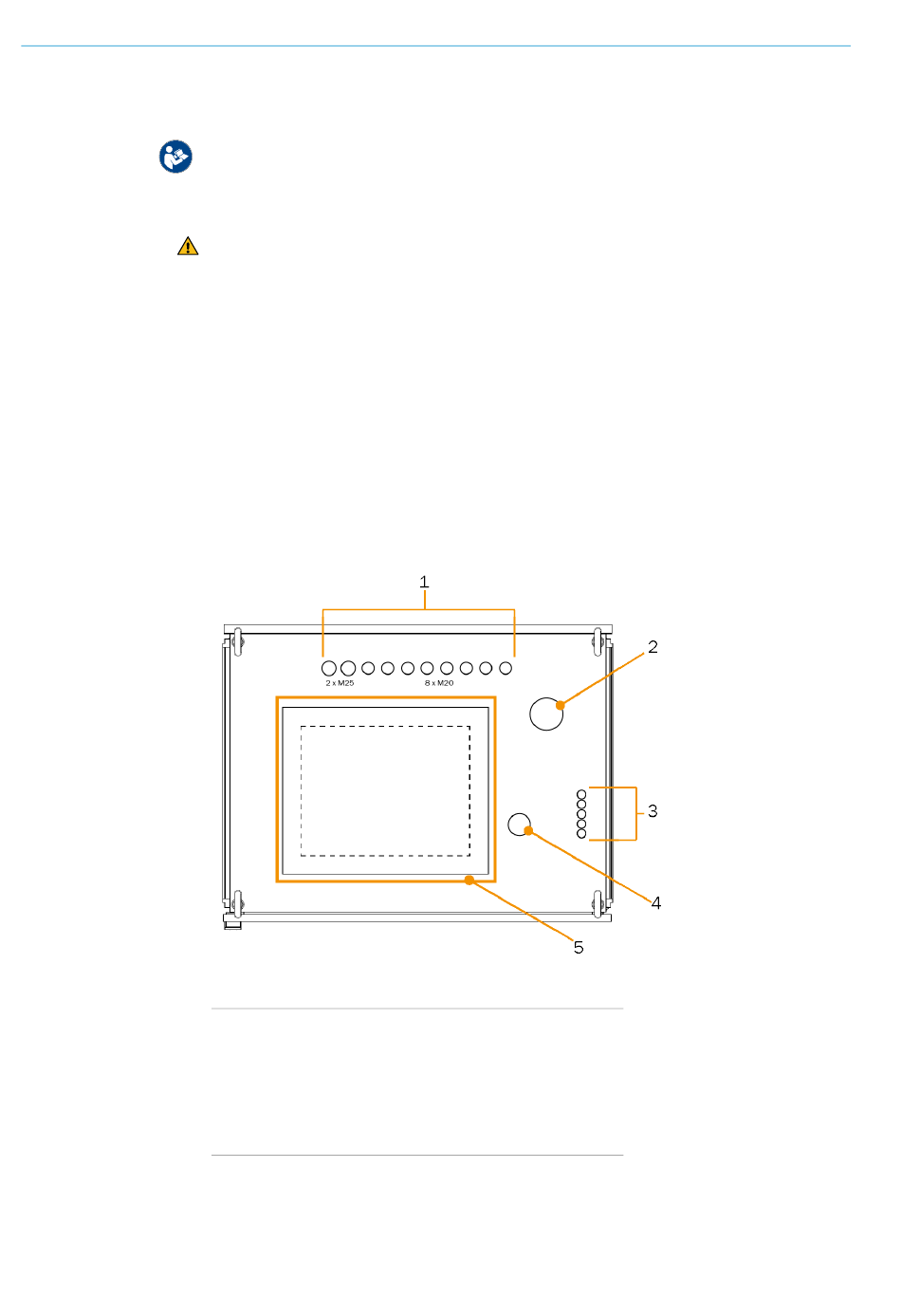

Abb. 5: Gas- und Elektroleitungen Anschlüsse (Systemschrank Draufsicht)
Legende
Durchführungen für elektrische Leitungen
1
2
Eingang Messgasleitung
3
Nullgas/Prüfgas
4
Gas-Ausgang
5
Ausschnitt Dachlüfter
