Diese Zweispurausgänge in Form von Cinch
Buchsen und Mini Stereoklinke sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder,
Soundkarte oder Laptop.
Der Lautstärkeregler TRIM erlaubt eine exakte
Einstellung der Ausgangsempfindlichkeit der
Cinch Buchsen und der Mini Klinke, so dass
die angeschlossenen Geräte exakt auf den
Betriebspegel des Mischpults abgestimmt sind,
was eine optimale Audioqualität garantiert.
Gleichzeitig wird mit dem TRIM Regler der
Pegel eingestellt, der in die FireWire Kanäle 15
und 16 gelangt.
Der Regelbereich erstreckt sich von –10 dB bis
+10 dB.
Die Signale des REC OUT (und der FireWire
Kanäle 15 und
Summenschiene abgegriffen, jedoch vor den
Summen Fadern. Sie enthalten also alle
Signale, die in die Summenschiene gelangen,
sind jedoch in der Lautstärke unabhängig von
der Stellung der Master Fader. Dies ist vor
allem interessant, wenn das Mischpult für eine
Beschallung verwendet
gleichzeitig ein
Zweispurmaschine gemacht wird. Änderungen
der Lautstärke im Saal haben demnach keinen
Einfluss auf den
Aufnahmemedium gelangt (das gilt eben auch
für die Aufnahme per FireWire).

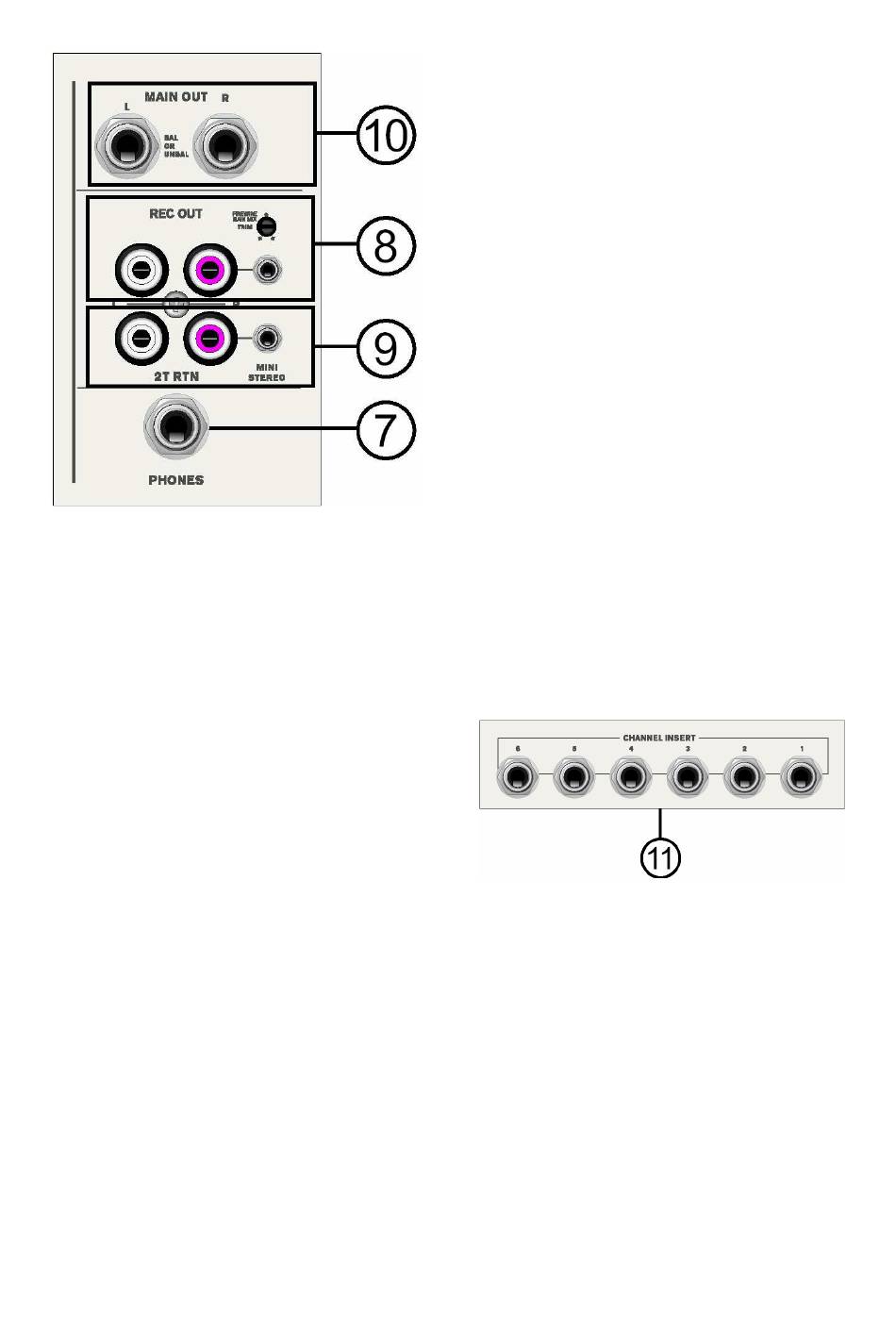

9. 2T RTN L/R und MINI STEREO

Diese Zweispureingänge in Form von Cinch
Buchsen und Mini Stereoklinke sind für den
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire
semiprofessionellen
DAT, MD,
16) werden in
wird, bei
Mitschnitt auf einer
Pegel, der in das
Anschluss
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier
Aufnahmemediums oder Zuspielers an, also
Tape Deck, DAT, MD, CD Spieler, Soundkarte
oder Laptop. Die Signale werden entweder
direkt auf die Summe L/R oder in die Control
Room / Phones Schiene geleitet (Näheres
siehe #46).
10. MAIN L & R
Diese beiden dreipoligen Klinkenbuchsen sind
die Ausgänge des Mixers. Hier liegt die
endgültige Mischung aus der Summenschiene
an. Sie senden ein symmetrisches oder
unsymmetrisches Signal (je nachdem, was für
ein Kabel Sie verwenden) mit Line Pegel an
externe
Signalprozessoren oder Endstufen).
Es gibt zusätzlich zu diesen Klinkenbuchsen
auf der Stirnseite des Geräts zwei männliche
XLR Buchsen (#14), die parallel zu diesen
Summenausgängen geschaltet sind.
Anmerkung: Wenn das Nachfolgegerät unsymmetrisch
ist, und Sie demnach eine unsymmetrische Kabelführung
machen müssen, sollten Sie dennoch einen dreipoligen
Klinkenstecker verwenden, bei dem Sie den Ring nicht
belegen, um Schäden an dem Mixer zu vermeiden.

BESCHREIBUNG DER STIRNSEITE

11. INS = INSERT
Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht. Dort
der
wird das vorverstärkte Eingangssignal aus
dem Mixer herausgeführt, nach Belieben in
einem externen Gerät bearbeitet, und wieder
dem Mixer an gleicher Stelle zugeführt. Der
Einschleifpunkt
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
der
nicht belegt
eingesteckt, wird das Signal zwischen dem
Hochpassfilter
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des
Steckers an, das zurückgeführte Signal liegt
am Ring des Steckers an.
Der Einschleifpunkt dient dem Anschluss von
Kompressoren, Noise Gates, Limitern (z.B.
von semiprofessionellen
die Ausgänge
Geräte (z.B.
ist eine normalisierte,
ist. Wird hier eine
und der Klangregelung
Ihres
Equalizer,
Klinke
