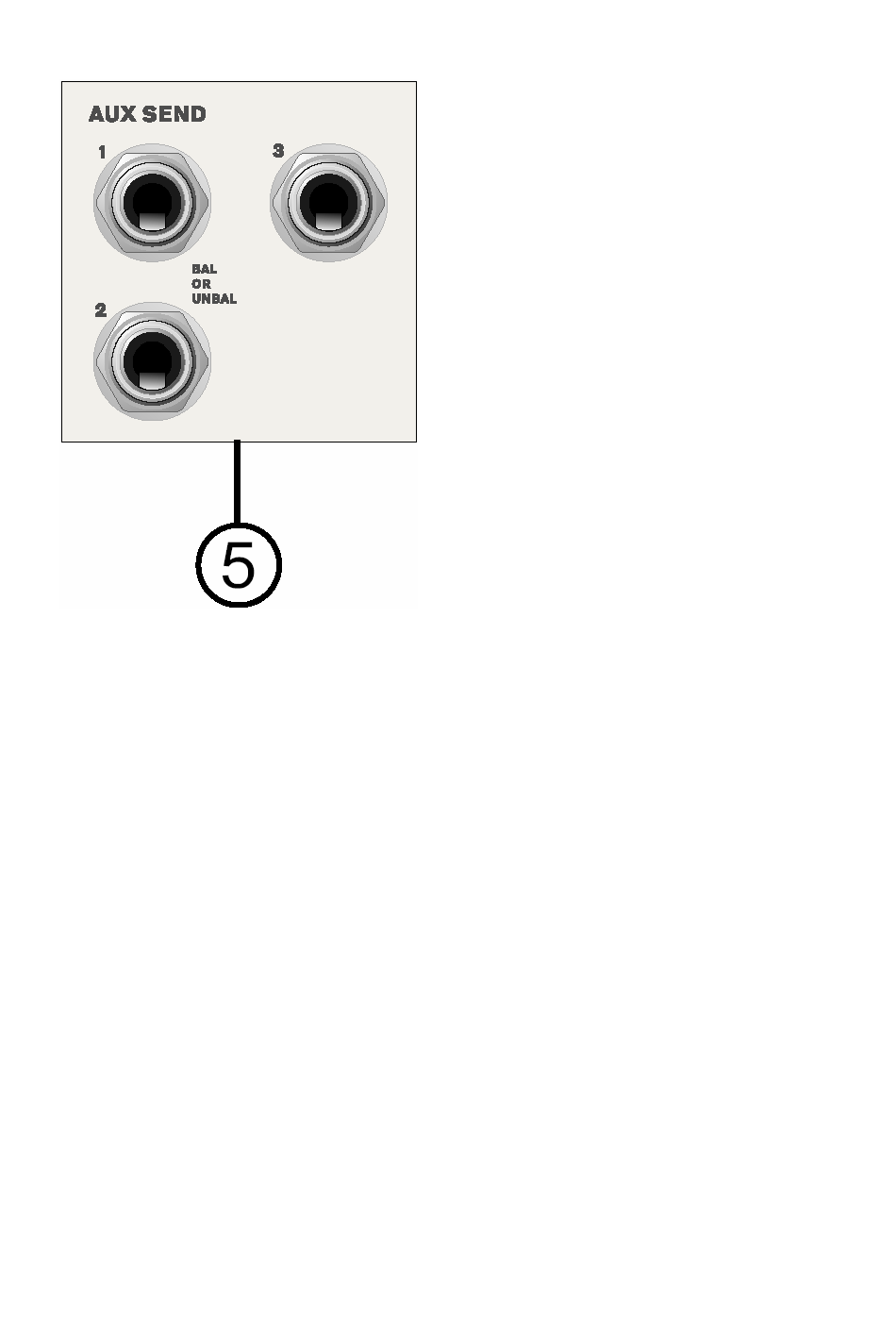

5. AUX SENDS

Dies sind die Ausgänge der Ausspielwege. An
jede
dieser
symmetrischen
Klinkenbuchsen kann der Eingang eines
externen Geräts angeschlossen werden.
Ausspielwege dienen dazu, externe Geräte in
die Gesamtmischung zu integrieren oder,
zusätzlich zur Gesamtmischung, eine weitere
Mischung zu erstellen.
Der Pegel an den AUX Sends hängt von den
einzelnen AUX Reglern in den Kanälen (#24
und 25) sowie den entsprechenden Summen
AUX Reglern (#41 und 42) ab.
Beim HELIX BOARD 18 FIREWIRE gibt es
drei Ausspielwege. Sie sind unterschiedlich
beschaltet, was sich zusätzlich noch durch
individuelle Schalter in den Kanälen (#24)
ändern lässt.
Es gibt grundsätzlich Pre Fader und Post
Fader Ausspielwege. Handelt es sich um ein
Pre
Fader
Signal,
Bühnenmonitor angeschlossen. Ist es ein Post
Fader
Signal,
werden
Effektgeräte angeschlossen.
AUX 1 ist immer Pre Fader, AUX 3 ist immer
Post Fader. AUX 2 kann mit Hilfe eines
Schalters pre oder post geschaltet werden.
Werden Effektgeräte angesteuert, dienen die
Stereo AUX Returns (#4) zum Anschluss der
Effekt-Rückführungen
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire
6,3
mm
wird
meist
ein
meist
externe
(der
Ausgänge
des
Effektgeräts). Sie können aber ebenso gut die
Stereokanäle 7/8, 9/10, 11/12 oder 13/14
verwenden, wenn Sie die vollen Funktionen
eines Kanalzuges (z.B. Klangregelung) für die
Rückführungen brauchen.
Anmerkung: Wenn das Nachfolgegerät unsymmetrisch
ist, und Sie demnach eine unsymmetrische Kabelführung
machen,
sollten
Sie
dennoch
Klinkenstecker verwenden, bei dem Sie den Ring nicht
belegen, um Schäden an dem Mixer zu vermeiden.
Im
Zusammenhang
Schnittstelle kann auf die AUX SEND 1
Sammelschiene neben den einzelnen AUX
Send Signalen aus den Eingangskanälen auch
das zurückgeführte Signal aus dem Rechner
für Monitorzwecke geschaltet werden (siehe
auch #45).

6. FOOT SWITCH

Diese beiden Klinkenbuchsen sind für den
Anschluss
von
optionalen
vorgesehen,
mit
deren
Eigenschaften
des
Effektgerätes gesteuert werden können.
EFFECT ON / OFF
An diese Klinkenbuchse wird ein Fußschalter
zum
Stummschalten
angeschlossen. Achten Sie bitte darauf, dass
es
sich
bei
dem
Impulsschalter handelt (momentary switch).
TAP
Der mit TAP gekennzeichnete Anschluss wird
zur Fernbedienung der TAP DELAY Funktion
benutzt (nur aktiv, wenn das Effektprogramm
#16 aufgerufen ist – näheres erfahren Sie im
Abschnitt „DIGITALES EFFEKTGERÄT"). Bitte
verwenden Sie auch hier einen Impulsschalter.
7. PHONES
An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (bzw. das REC OUT Signal),
das 2T Return Signal, ein SOLO Signal oder
die Rückführung der FireWire Schnittstelle
abgehört werden (Näheres siehe #43). Die
Lautstärke wird mit dem Regler CTRL RM /
PHONES (#43) eingestellt.
8. REC OUT L&R, MINI STEREO und
TRIM
einen
dreipoligen
mit
der
FireWire
Fußschaltern
Hilfe
bestimmte
eingebauten
digitalen
des
Effektsignals
Schalter
um
einen
10
