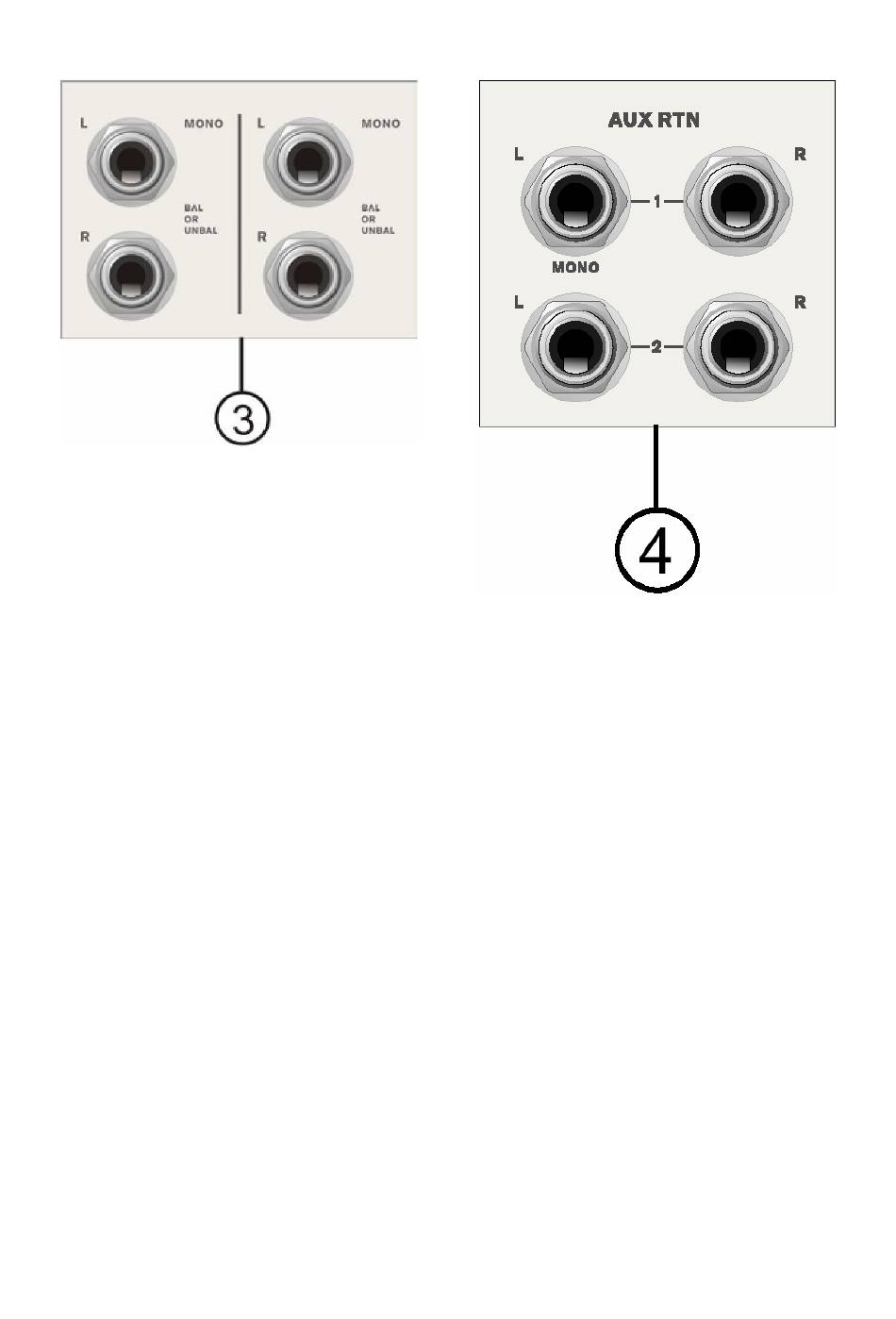

3. STEREO LINE EINGÄNGE
HELIX BOARD 18 FIREWIRE verfügt über
einige Stereo Kanäle, die jeweils mit zwei
symmetrischen, dreipoligen 6,3 mm Mono
Klinkenbuchsen ausgestattet sind (Sie können
auch unsymmetrische Signale anschließen).
Diese Stereo Eingangskanäle
stereophone Leitungspegel ausgelegt, also die
linken und rechten Ausgänge beispielweise
eines Keyboards, eines Drum Computers,
Synthesizers, Samplers, eines Effektgeräts,
oder eines HiFi Geräts wie CD, DVD, MD oder
DAT Players.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird automatisch auch auf den
rechten Kanal gelegt, der Kanal verhält sich
dann wie ein reiner Monokanal (dies ist das
Geheimnis einer
Klinkenbuchse). Umgekehrt funktioniert dies
nicht, d.h. wenn Sie nur den rechten Eingang
verwenden, erscheint das Signal auch nur in
der rechten Summe.
Zwei der Stereokanäle, nämlich 7/8 und 9/10,
haben sowohl Line
zusätzlich noch Mikrofoneingänge.
diese Doppelbelegung
Vielseitigkeit des Mixers enorm. Jedoch sollten
Mikrofon- und Line Eingänge nicht gleichzeitig
belegt werden, denn sonst kommt es zu
Beeinträchtigungen der Signale und womöglich
zu Rückkopplungen – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire
sind für
„normalisierten"
Eingänge als auch
Durch
erhöht sich die

4. STEREO AUX RTN 1 und RTN 2

Diese Klinkenbuchsen sind weitere Eingänge,
die über die entsprechenden Lautstärkeregler
AUX RETURN 1 (#39) und EFX RETURN
(#40) auf die Summe bzw. die Subgruppen
gehen. Hier werden
Rückführungen, also die linken und rechten
Ausgangssignale
Effektprozessoren angeschlossen. Sie können
jedoch selbstverständlich
zusätzliche Eingänge
verwendet werden.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird dann automatisch auch auf
den rechten Kanal
funktioniert dies nicht, d.h. wenn Sie nur den
rechten Eingang verwenden, erscheint das
Signal auch nur in der rechten Summe.
Diese „Automatik" funktioniert jedoch nicht
beim AUX RTN 2. Das hat mit dem internen
Effektgerät zu tun.
Anmerkung: Wenn die Buchsen AUX Return 2 belegt
sind, wird automatisch die interne Verbindung des
eingebauten Stereo Effektprozessors zu diesen Eingängen
unterbrochen, das externe Gerät hat also Vorrang. Dies
erklärt auch, warum bei diesen Eingängen die „Mono
Automatik" nicht funktioniert.
in der Regel die
von externen
einfach als
mit Lautstärkeregler
gelegt. Umgekehrt
9
