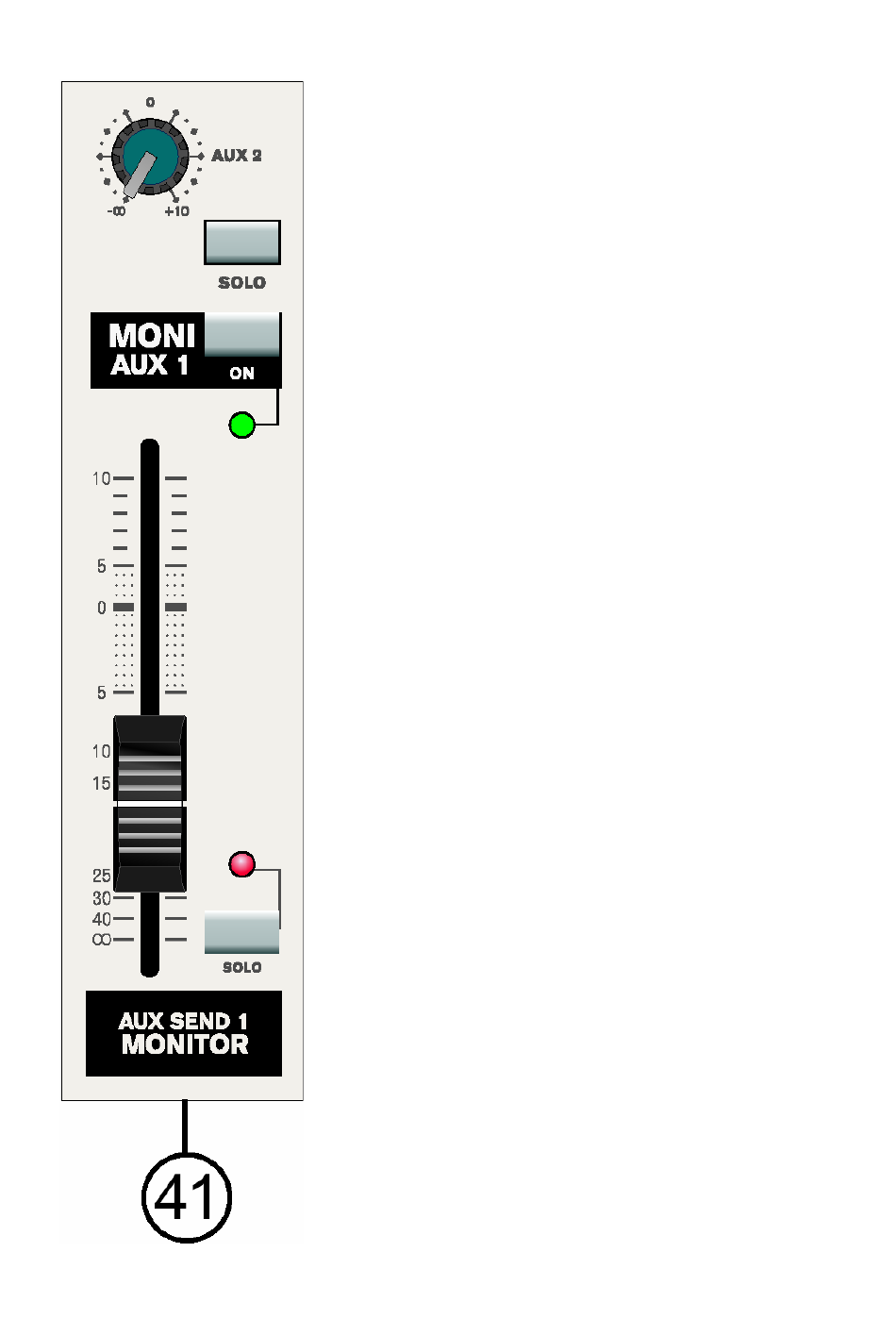

41. AUX SEND 1 & 2 HELIX BOARD 18 FIREWIRE verfügt
insgesamt über drei Ausspielwege. Der erste
Ausspielweg ist mit AUX SEND 1 / MONITOR
gekennzeichnet und wird in der
Gesamtlautstärke mit einem 60 mm Fader
geregelt. AUX SEND 2 ist der typische
Drehregler. Die entsprechenden Ausgänge
finden Sie unter #5.
Die Ausspielwege 1 und 2 erhalten ihre
Signale aus den AUX SEND Reglern der
einzelnen Kanäle (#24). AUX Send 1 ist immer
pre Fader, d.h. das Signal wird vor dem
Lautstärkeregler des Kanals abgegriffen. AUX
Send 2 kann per Schalter (in jedem Kanal)
PRE oder POST geschaltet werden, also vor
oder hinter den Fader.
SOLO
Beide AUX Send Wege haben jewieils eine
SOLO Funktion. Wird der entsprechende
Schalter gedrückt, gelangt das jeweilige AUX
SEND Signal in die Control Room / Phones
Sektion (#43), wo es optisch und akustisch
überprüft werden kann.
AUX SEND 1 verfügt sogar über eine Status
LED, die rot aufleuchtet, wenn der SOLO
Schalter gedrückt ist.
ON & Status LED
AUX SEND 1 / MONITOR kann an- und
ausgeschaltet werden. Wird der Schalter
gedrückt, ist der Monitorweg eingeschaltet. Zur
Kontrolle leuchtet die grüne Status LED auf.
Das Summensignal der AUX SEND 1 Schiene
gelangt dann zum Ausgang AUX SEND 1 (#5).
