ABB VD4 Betriebsanleitung Seite 34

1) Nur wenn -RL1 nicht vorhanden
Externe Betätigung
2)
Sonderbestückung für -BB3
Bauart 19
-BS1 Hilfsschalter am Antrieb
-BL1 Hilfsschalter am Sperrmagnet
-BB1 Hilfsschalter an der Schalterwelle
-BB2 Hilfsschalter an der Schalterwelle
-BB3 Hilfsschalter an der Schalterwelle
-BB4 Hilfsschalter für Störungsmeldung
(Wischzeit ≥ 30 ms)

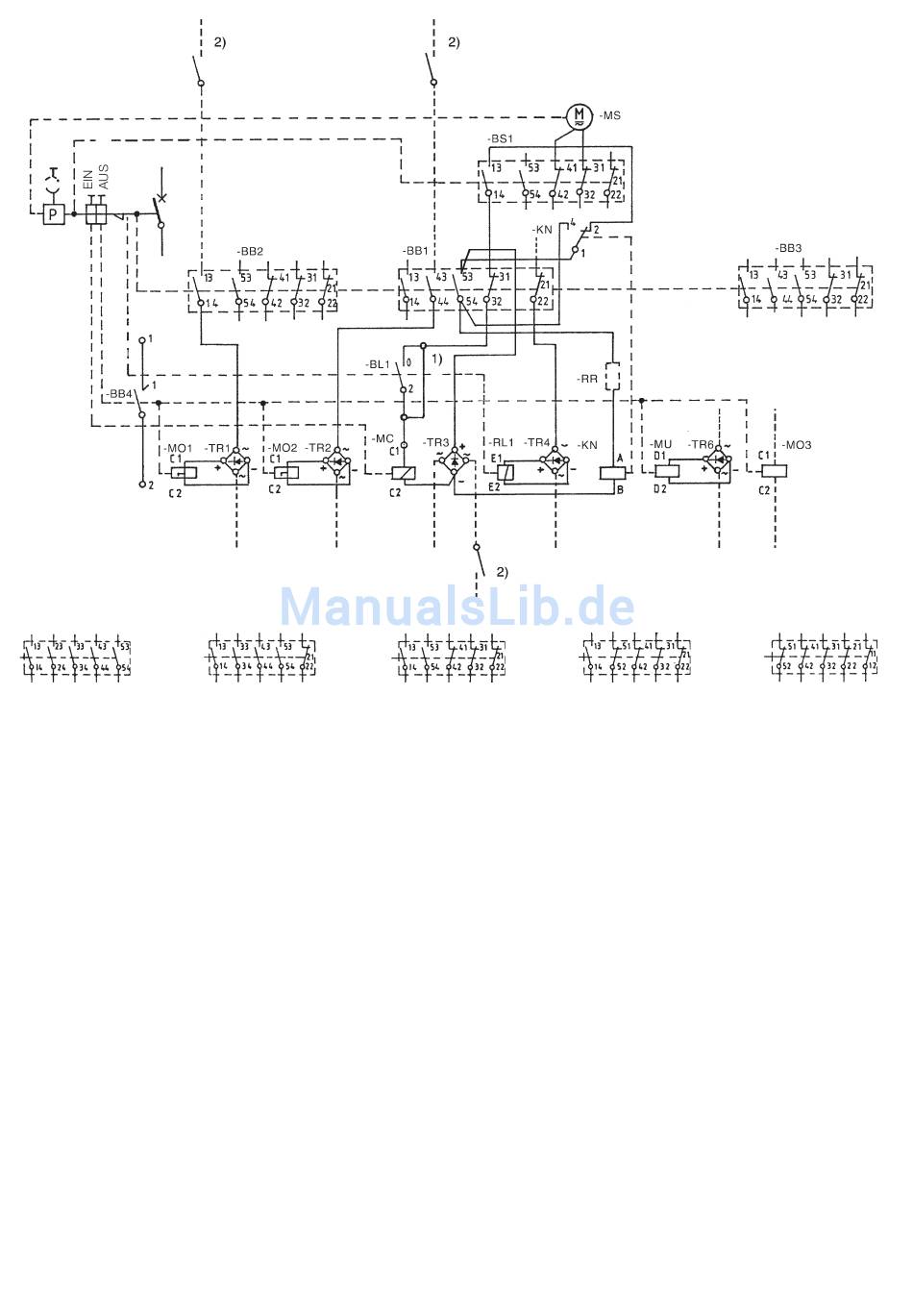

Bild 7/9: Schaltplan für Vakuum-Leistungsschalter Typ VD4, für Festeinbau
Ausrüstung für DC 24, 48, 60, 110, 125, 220, 240 V; AC 110, 220, 240 V
Analogie der Bezeichnungen IEC/VDE siehe Seite 37
Die Darstellung gilt bei Entspannt-Zustand des Federspeichers.
Der Schaltplan umfasst Grund ausrüstung und Gesamtheit
der weiteren Ausrüstungsmög lich keiten der verschiedenen
VD4-Typenreihen. Der innerhalb einer Typen reihe mögliche
Ausrüstungsumfang ist in der betreffenden Schaltgeräteliste
aufgeführt, die im Einzelfall vorliegende Ausrüstung ist den
Auftragsunterlagen zu entnehmen.
34 VD4 | Betriebsanleitung
Bauart 20
-RL1 Sperrmagnet
-MO1 Ausschaltauslöser
-MC Einschaltauslöser
-MU Unterspannungsauslöser
-MO3 Wandlerstromauslöser
-MO2 zweiter Ausschaltauslöser
-TR4 Vorschaltgleichrichter für -RL1
-TR1 Vorschaltgleichrichter für -MO1
Bauart 22
Hinweis:
Auslöser und Sperrmagnete sind grundsätzlich mit Gleich-
richter beschaltet (z.B. Magnethalter 45 mit integrierten
Gleichrichtern -TR4, -TR1, -TR3 und -TR2).
Bei Gleichstromversorgung übernehmen die Gleich richter die
Funktion einer Freilaufdiode.
Normalbestückung
Bauart 21
Bauart 23
-TR3 Vorschaltgleichrichter für -MC und -KN
-TR6 Vorschaltgleichrichter für -MU
-TR2 Vorschaltgleichrichter für -MO2
-MS Motoraufzug für Federspeicher
-KN Antipumprelais
-RR Vorschaltwiderstand
Bauart 24
