Übersicht
2.2

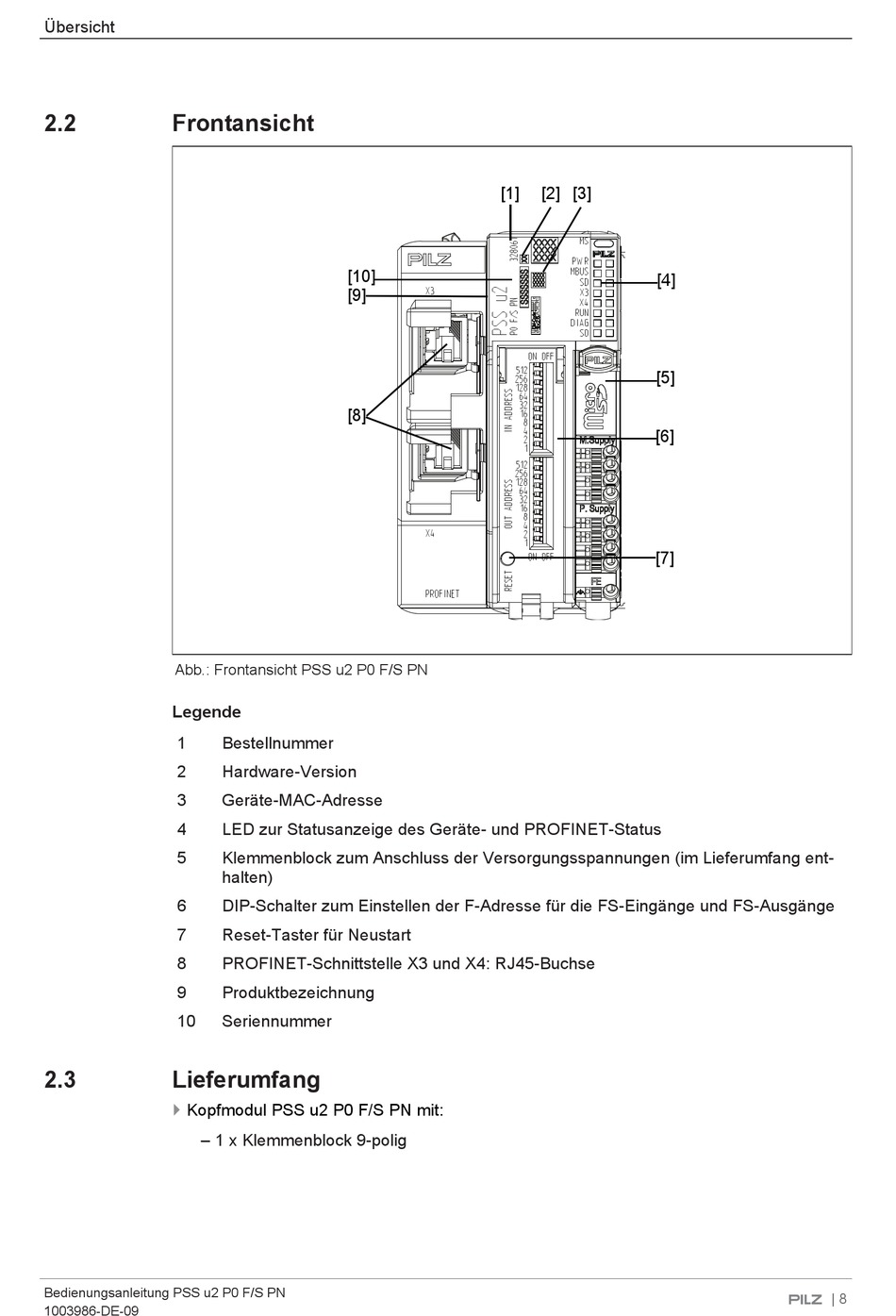

Frontansicht
Abb.: Frontansicht PSS u2 P0 F/S PN
Legende
1
2
3
4
5
6
7
8
9
10
2.3
Lieferumfang
}
Kopfmodul PSS u2 P0 F/S PN mit:
– 1 x Klemmenblock 9-polig
Bedienungsanleitung PSS u2 P0 F/S PN
1003986-DE-09
[10]
[9]
[8]
Bestellnummer
Hardware-Version
Geräte-MAC-Adresse
LED zur Statusanzeige des Geräte- und PROFINET-Status
Klemmenblock zum Anschluss der Versorgungsspannungen (im Lieferumfang ent-
halten)
DIP-Schalter zum Einstellen der F-Adresse für die FS-Eingänge und FS-Ausgänge
Reset-Taster für Neustart
PROFINET-Schnittstelle X3 und X4: RJ45-Buchse
Produktbezeichnung
Seriennummer
