Verdrahtung

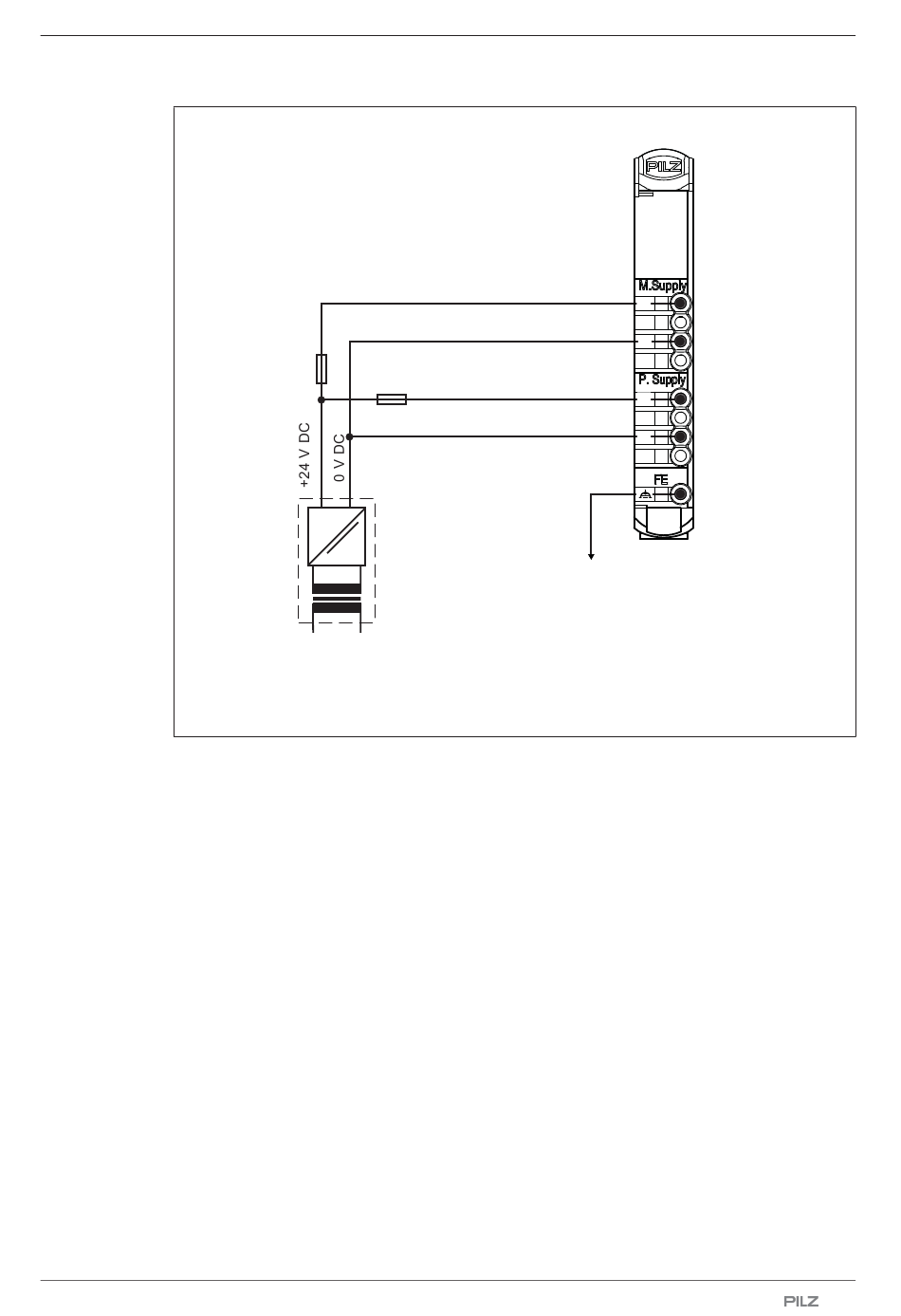

Abb.: Gemeinsames Netzteil für Module Supply und Periphery Supply
Verwenden Sie folgende Sicherungen:
Module Supply: max. 6 A Charakteristik B/C
Periphery Supply: max. 10 A Charakteristik B/C
Bedienungsanleitung PSS u2 P0 F/S PN
1003986-DE-09
Einspeisung für Module Supply
6 A
Einspeisung für Periphery Supply
8 A
=
~
L1 N
+
+
_
_
+
+
+
_
_
Erdung
