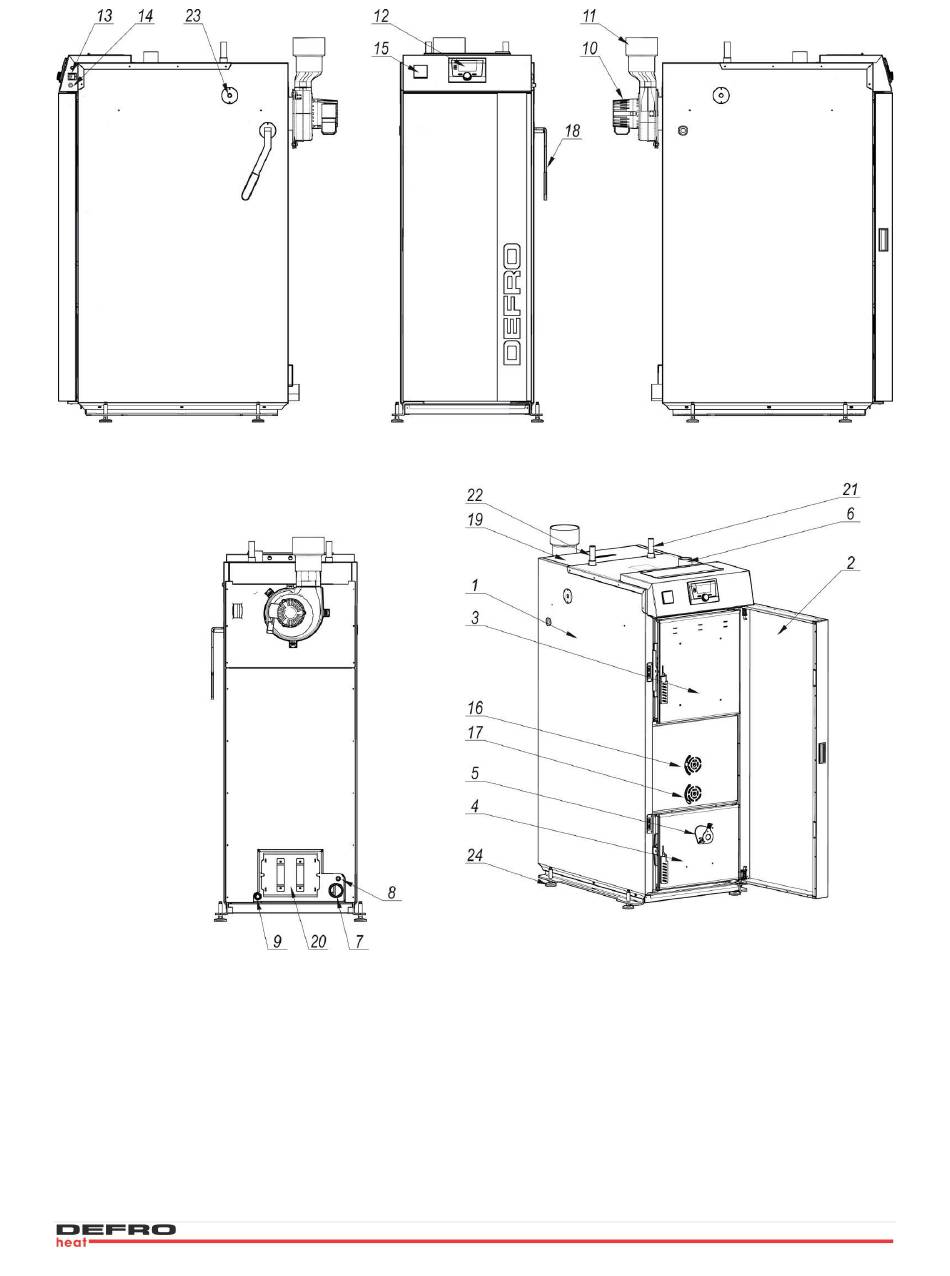

Abbildung 3. Kesselelemente OPTIMA HG
1-Kesselkörper mit Dämmung; 2-Verkleidungstür; 3-Fülltür; 4-Achetür; 5-Schauglas; 6-Vorlaufstutzen; 7-
Rücklaufstutzen; 8-Tauchhülse für den Rücklauffühler; 9-Befüll- und Entleerungsstutzen; 10-Saugzuggebläse; 11-
Abgasanschluss; 12-Steuerung; 13-Hauptschalter;
14- STB-Schalter; 15-analoges Kesselthermometer; 16-
Primärlufteinlass: 17-Sekundärlufteinlass; 18-Hebel zur Wärmetauscherreinigung; 19-obere Reinigungsöffnung;
20-untere Reinigungsöffnung; 21-Sicherheitswärmetauscher-Zulauf; 12-Sicherheitswärmetauscher-Auslauf; 23-
Stutzen für den Fühler der TAS; 24-Stellfüße.
