Kalibration___7/4pH
o
§
Über die Taste
§
Die Abfolge der Kalibrierung kann auf 2 Punkte (7 und 4 pH), oder nur auf 1 Punkt
(nur 7 pH) eingestellt oder die Funktion deaktiviert werden; für Redox haben wir 465
mV oder Funktion deaktiviert.
Temperatur Man._25 ° C
o
Über die Taste
§
§
Der Temperaturwert kann manuell eingegeben werden (nur bei der pH-Messung)
•
Speichern und das Programmmenü über die Taste ESC verlassen.
Verlassen____Sichern
o
§
Über die Taste
Ansaugung____
o
•
Für die Funktion manuelles Ansaugen die Taste
1)
Eingang pH- oder Redoxfühler
2) Eingang Temperaturfühler (PT100)
3) Eingang Füllstandssonde (Produkt im
Produkttank)
4) Durchflusseingang, Durchfluss Rückführpumpe
(elektrisches Signal 230 Vac)
5) Ausgang Alarmrelais (Kontakt sauber, Relais 250
Vac, 10 A Widerstandsbelastung)
6) Ausgang Relais für Elektroventil (Kontakt sauber,
Relais 250 Vac, 10 A Widerstandsbelastung)
7) Stromversorgung 230 Vac 50 Hz.
8) Stromunterbrechungsschalter.
9) Der Anschluss an eine Chlor-Generator (b
10) Port-Anschluss für die ModBus-Kommunikation
Modbusanbindung
Pin N°
Beschreibung
1
T+R+ (B)
2
T-R- (A)
3
GND
4
Nicht benutzt
Code 0000138008
auswählen und über
auswählen und über
auswählen und über
3 Sekunden lang gedrückt halten

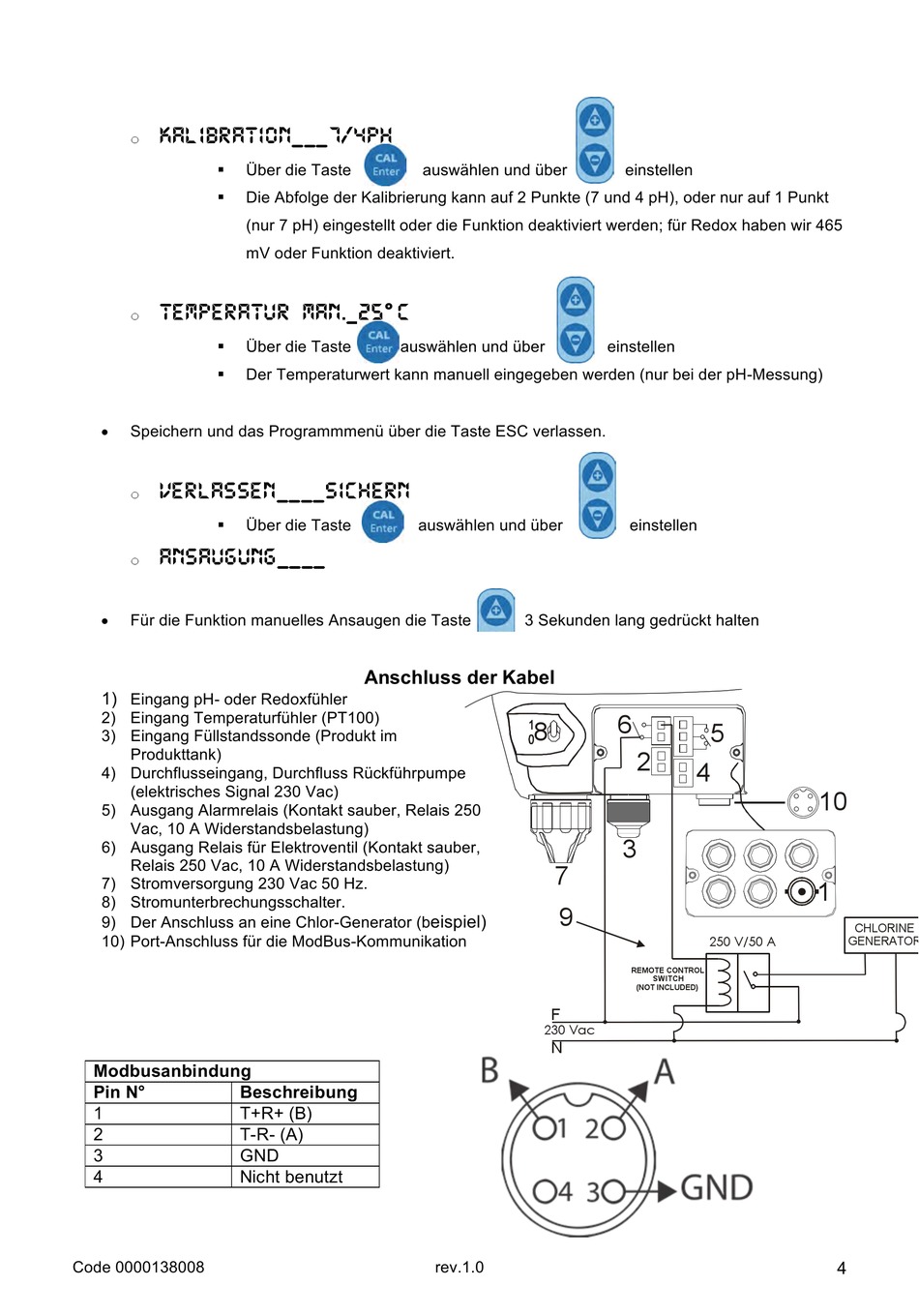

Anschluss der Kabel
8
eispiel)
rev.1.0
einstellen
einstellen
einstellen
6
5
2
4
3
7
9
250 V/50 A
REMOTE CONTROL
SWITCH
(NOT INCLUDED)
F
230 Vac
N
10
1
CHLORINE
GENERATOR
4
