Calibrace__7/4pH
o
§
§
Correction Temp._25 ° C
o
§
§
•
Enregistrer puis quitter le menu Programme avec la touche ESC.
Exit_Sauvegarder
o
§
•
Pour la Fonction amorçage en manuel, maintenir la touche flèche
secondes
Amorcage
o

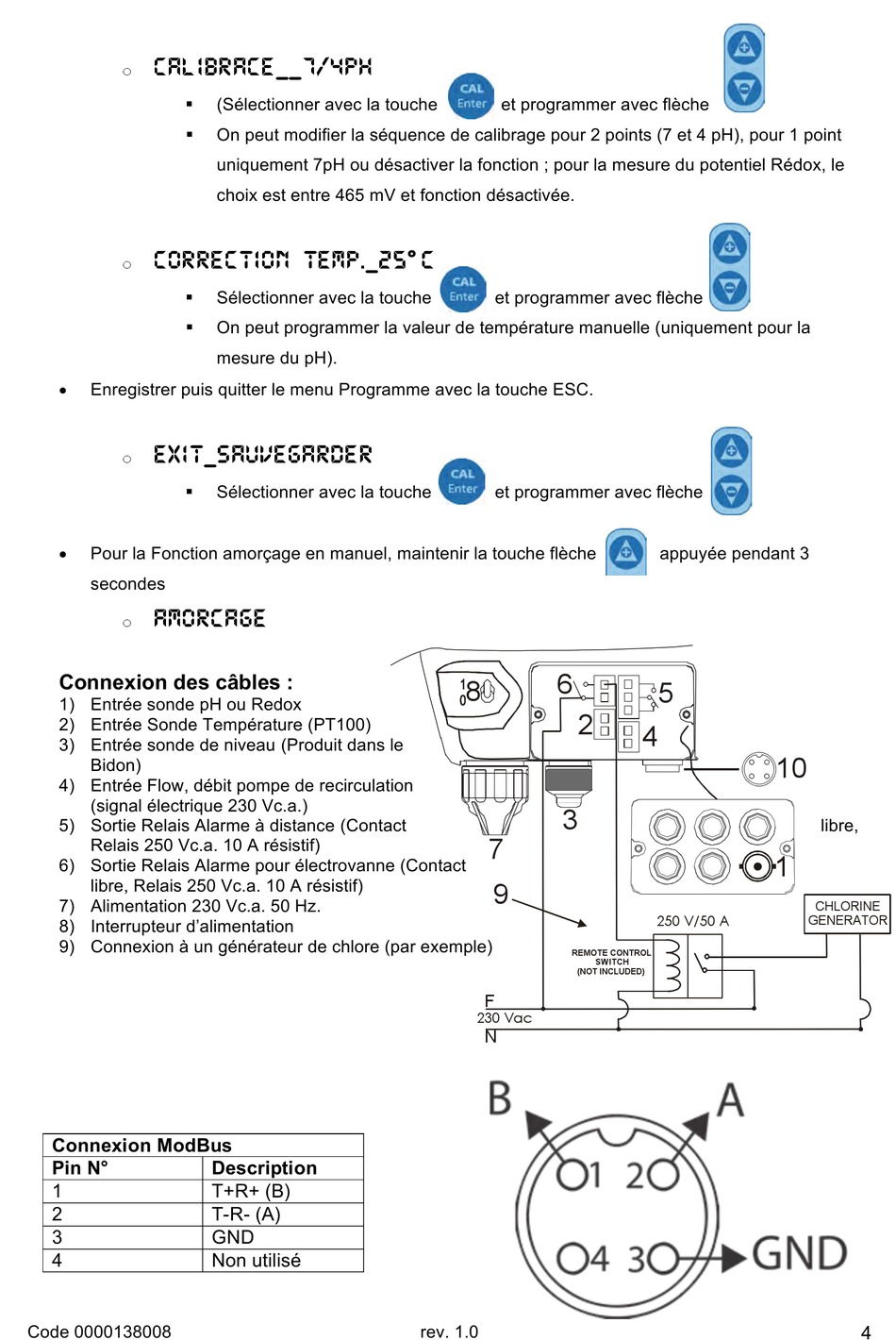

Connexion des câbles :
1) Entrée sonde pH ou Redox
2) Entrée Sonde Température (PT100)
3) Entrée sonde de niveau (Produit dans le
Bidon)
4) Entrée Flow, débit pompe de recirculation
(signal électrique 230 Vc.a.)
5) Sortie Relais Alarme à distance (Contact
Relais 250 Vc.a. 10 A résistif)
6) Sortie Relais Alarme pour électrovanne (Contact
libre, Relais 250 Vc.a. 10 A résistif)
7) Alimentation 230 Vc.a. 50 Hz.
8) Interrupteur d'alimentation
9) Connexion à un générateur de chlore (par exemple)
Connexion ModBus
Pin N°
1
2
3
4
Code 0000138008
(Sélectionner avec la touche
On peut modifier la séquence de calibrage pour 2 points (7 et 4 pH), pour 1 point
uniquement 7pH ou désactiver la fonction ; pour la mesure du potentiel Rédox, le
choix est entre 465 mV et fonction désactivée.
Sélectionner avec la touche
On peut programmer la valeur de température manuelle (uniquement pour la
mesure du pH).
Sélectionner avec la touche
Description
T+R+ (B)
T-R- (A)
GND
Non utilisé
et programmer avec flèche
et programmer avec flèche
et programmer avec flèche
6
8
2
3
7
9
REMOTE CONTROL
(NOT INCLUDED)
F
230 Vac
N
rev. 1.0
appuyée pendant 3
5
4
250 V/50 A
SWITCH
10
libre,
1
CHLORINE
GENERATOR
4
