o Temperatura Man.___25 ° C
•
§
•
Salvare ed uscire dal menù Programma con il tasto ESC.
o Uscita__Salva
§
o Adescamento
•
Funzione adescamento manuale tenere premuto il tasto

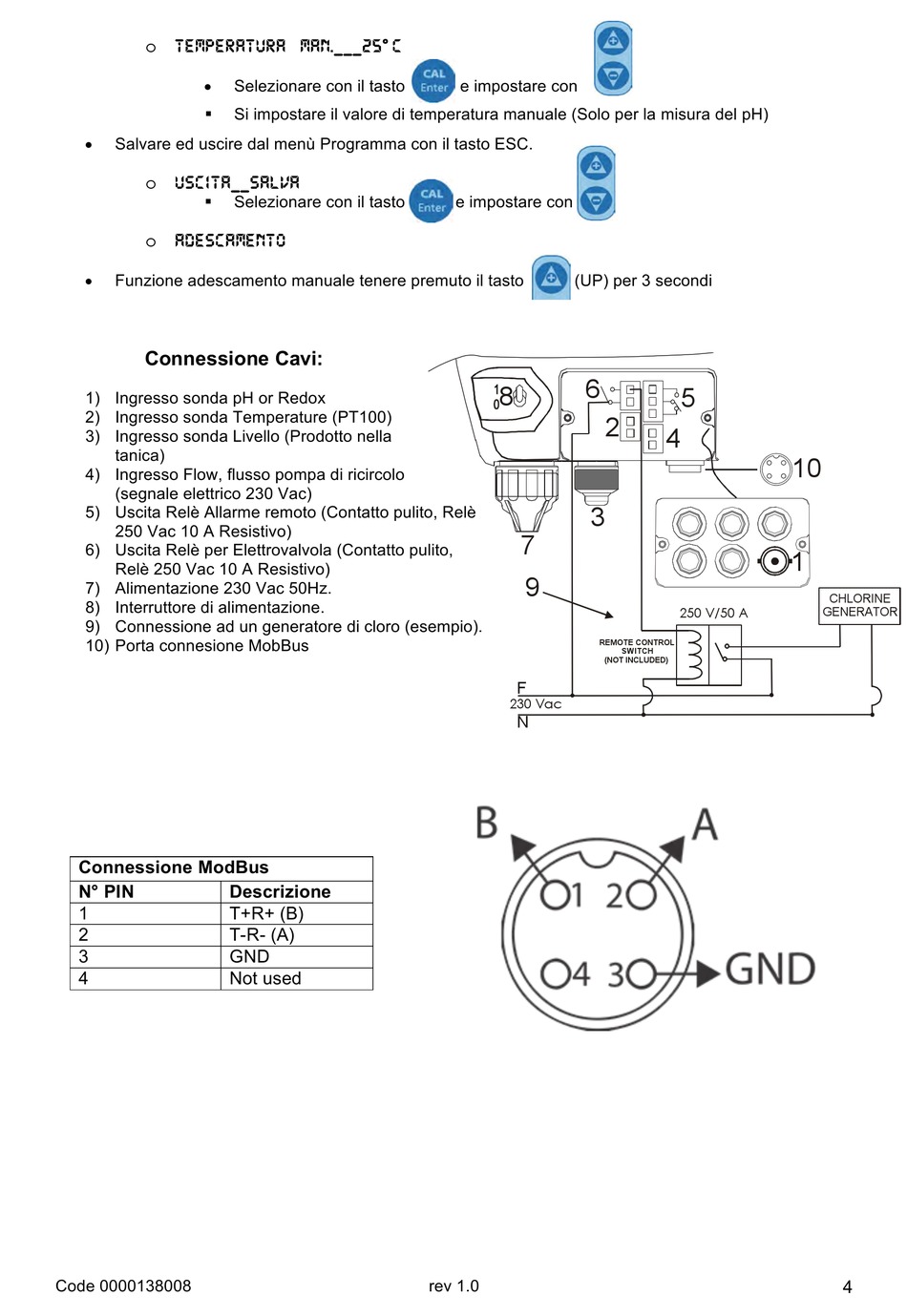

Connessione Cavi:

1) Ingresso sonda pH or Redox
2) Ingresso sonda Temperature (PT100)
3) Ingresso sonda Livello (Prodotto nella
tanica)
4) Ingresso Flow, flusso pompa di ricircolo
(segnale elettrico 230 Vac)
5) Uscita Relè Allarme remoto (Contatto pulito, Relè
250 Vac 10 A Resistivo)
6) Uscita Relè per Elettrovalvola (Contatto pulito,
Relè 250 Vac 10 A Resistivo)
7) Alimentazione 230 Vac 50Hz.
8) Interruttore di alimentazione.
9) Connessione ad un generatore di cloro (esempio).
10) Porta connesione MobBus
Connessione ModBus
N° PIN
1
2
3
4
Code 0000138008
Selezionare con il tasto
Si impostare il valore di temperatura manuale (Solo per la misura del pH)
Selezionare con il tasto
Descrizione
T+R+ (B)
T-R- (A)
GND
Not used
e impostare con
e impostare con
(UP) per 3 secondi
6
8
3
7
9
REMOTE CONTROL
F
230 Vac
N
rev 1.0
5
2
4
250 V/50 A
SWITCH
(NOT INCLUDED)
10
1
CHLORINE
GENERATOR
4
