o Temperatura Man 25°C
•
§
•
Salvar e sair do menu do Programa com a tecla ESC.
o Saída Salvar
§
o Escorva
•
Função escorva manual manter pressionada a tecla

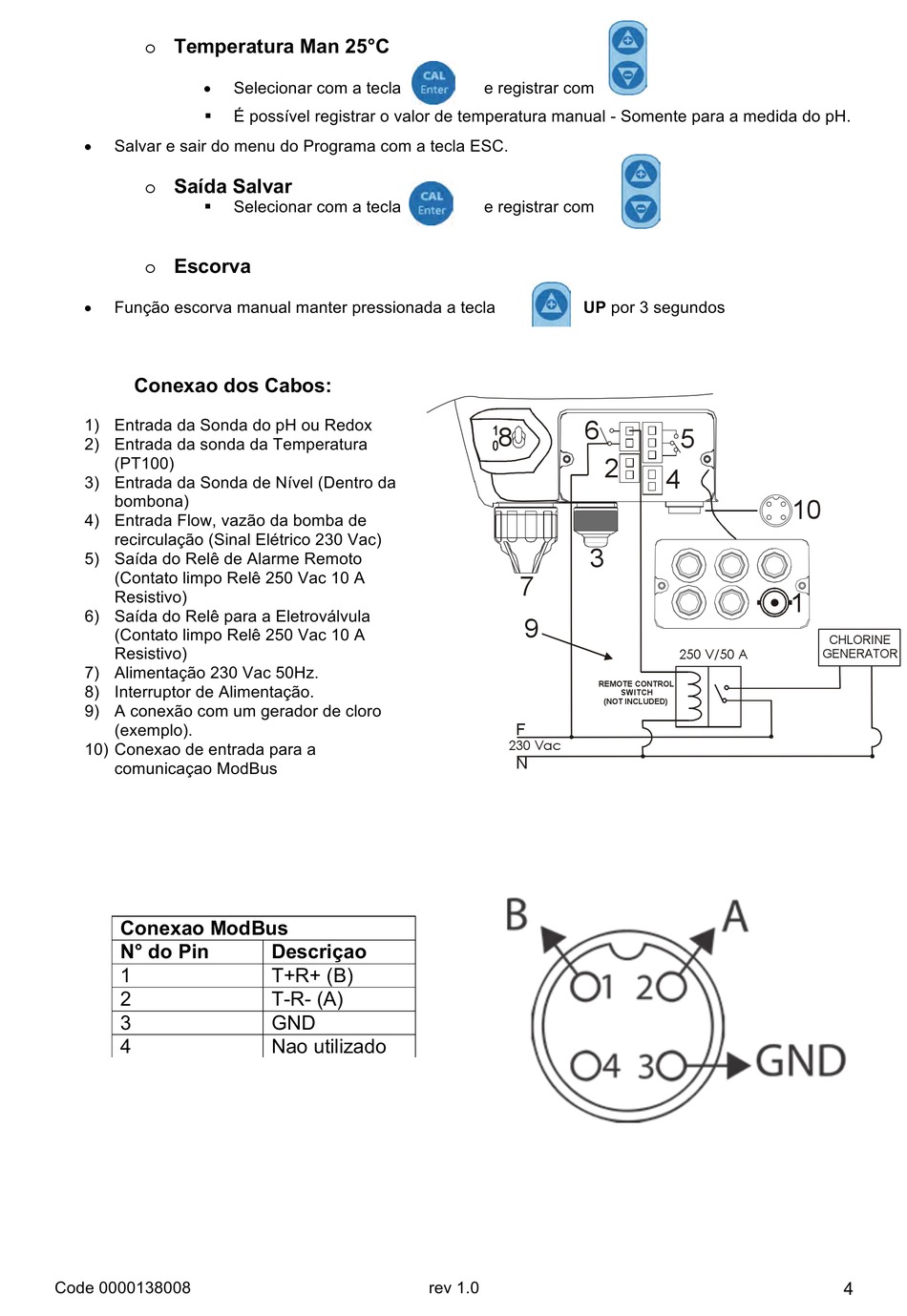

Conexao dos Cabos:
1) Entrada da Sonda do pH ou Redox
2) Entrada da sonda da Temperatura
(PT100)
3) Entrada da Sonda de Nível (Dentro da
bombona)
4) Entrada Flow, vazão da bomba de
recirculação (Sinal Elétrico 230 Vac)
5) Saída do Relê de Alarme Remoto
(Contato limpo Relê 250 Vac 10 A
Resistivo)
6) Saída do Relê para a Eletroválvula
(Contato limpo Relê 250 Vac 10 A
Resistivo)
7) Alimentação 230 Vac 50Hz.
8) Interruptor de Alimentação.
9) A conexão com um gerador de cloro
(exemplo).
10) Conexao de entrada para a
comunicaçao ModBus
Conexao ModBus
N° do Pin
1
2
3
4
Code 0000138008
Selecionar com a tecla
É possível registrar o valor de temperatura manual - Somente para a medida do pH.
Selecionar com a tecla
Descriçao
T+R+ (B)
T-R- (A)
GND
Nao utilizado
e registrar com
e registrar com
UP por 3 segundos
6
8
3
7
9
REMOTE CONTROL
F
230 Vac
N
rev 1.0
5
2
4
250 V/50 A
SWITCH
(NOT INCLUDED)
10
1
CHLORINE
GENERATOR
4
