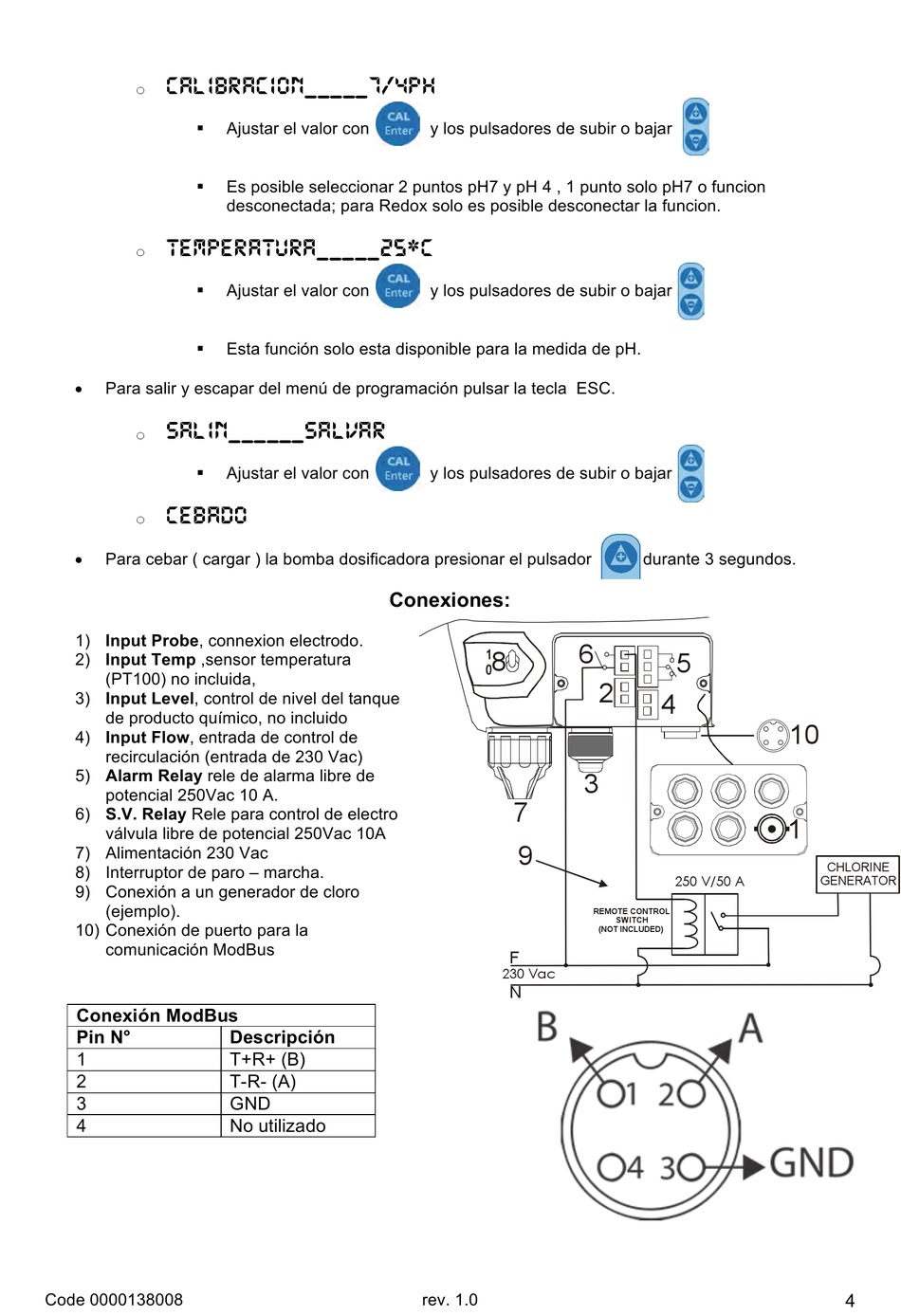

Astralpool CONTROL BASIC PLUS Handbuch Seite 20

Calibracion_____7/4pH
o
§
§
Temperatura_____25*C
o
§
§
•
Para salir y escapar del menú de programación pulsar la tecla ESC.
salin______salvar
o
§
cebado
o
•
Para cebar ( cargar ) la bomba dosificadora presionar el pulsador
1) Input Probe, connexion electrodo.
2) Input Temp ,sensor temperatura
(PT100) no incluida,
3) Input Level, control de nivel del tanque
de producto químico, no incluido
4) Input Flow, entrada de control de
recirculación (entrada de 230 Vac)
5) Alarm Relay rele de alarma libre de
potencial 250Vac 10 A.
6) S.V. Relay Rele para control de electro
válvula libre de potencial 250Vac 10A
7) Alimentación 230 Vac
8) Interruptor de paro – marcha.
9) Conexión a un generador de cloro
(ejemplo).
10) Conexión de puerto para la
comunicación ModBus
Conexión ModBus
Pin N°
1
2
3
4
Code 0000138008
Ajustar el valor con
Es posible seleccionar 2 puntos pH7 y pH 4 , 1 punto solo pH7 o funcion
desconectada; para Redox solo es posible desconectar la funcion.
Ajustar el valor con
Esta función solo esta disponible para la medida de pH.
Ajustar el valor con
Conexiones:
Descripción
T+R+ (B)
T-R- (A)
GND
No utilizado
y los pulsadores de subir o bajar
y los pulsadores de subir o bajar
y los pulsadores de subir o bajar
6
8
3
7
9
F
230 Vac
N
rev. 1.0
durante 3 segundos.
5
2
4
250 V/50 A
REMOTE CONTROL
SWITCH
(NOT INCLUDED)
10
1
CHLORINE
GENERATOR
4
