Aufstellung und Installation

BEFESTIGUNG

Der Laseraufbau kann von unten über das Bohrbild der Lasergrundplatte mit M8 Schrauben oder von oben mit M6
Schrauben befestigt werden. Es ist auf einen festen Halt des Laseraufbaus zu achten. Im Betrieb sollten Vibrationen
beim System vermieden werden. Um Beschädigungen der Optik zu vermeiden, sollte die Schutzkappe während des
Einbaus auf der Linse verbleiben.

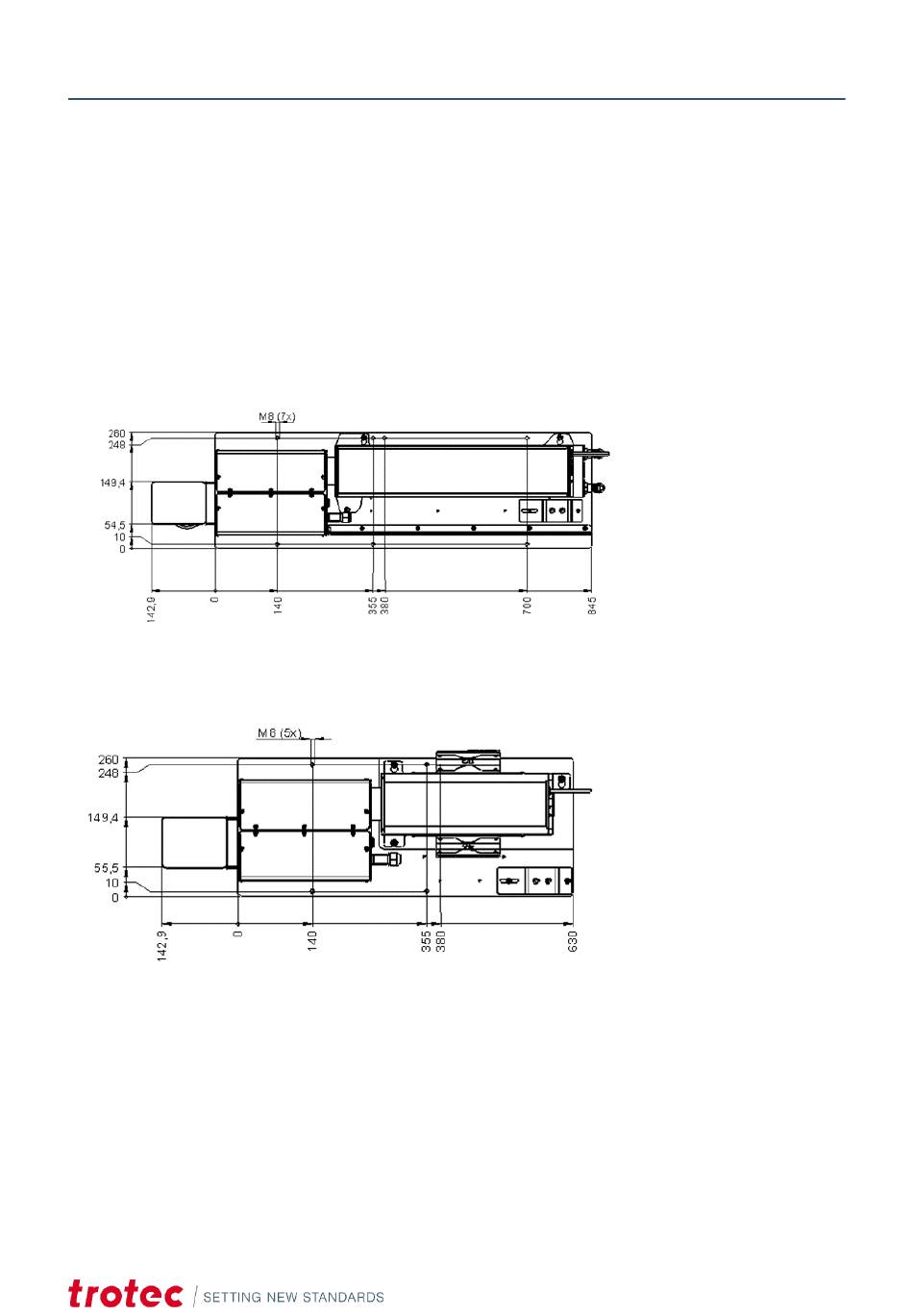

Die nachfolgende Abbildung zeigt das Bohrbild der M8 Gewindebohrungen der Lasergrundplatte in der Ansicht von
Oben, diese dienen zur Befestigung des Laseraufbaus.
SpeedMarker mit verbauter Laserquelle Typ TL4 und TL6:
SpeedMarker mit verbauter Laserquelle Typ TL2 und TL3:

AUSRICHTUNG

Die Fokusebene liegt parallel zur Grundplatte des Bearbeitungskopfs. Bei der Installation des Markierkopfes ist daher
darauf zu achten, dass die Grundplatte des Bearbeitungskopfes möglichst parallel zur geplanten Bearbeitungsebene
ausgerichtet ist. Andernfalls werden über das Markierfeld ungleichmäßige Ergebnisse aufgrund der sich ändernden
Fokuslage erzielt. Um die Fokuslage einstellen zu können, muss der Abstand zwischen zu markierendem Objekt und
Bearbeitungskopf variiert werden können.
37
