Aufbau und Funktion
MIG/MAG-Schweißen
5.7.2
Drahtförderung
5.7.2.1
Schutzklappe des Drahtvorschubantriebs öffnen
Für die folgenden Arbeitsschritte muss die Schutzklappe des Drahtvorschubantriebes
geöffnet werden. Die Schutzklappe ist vor Arbeitsbeginn unbedingt wieder zu
schließen.
•
Schutzklappe entriegeln und öffnen.
5.7.2.2
Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule mit Rändelmutter ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der
genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör").
Pos. Symbol
1
2
•
Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
32
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
VORSICHT
VORSICHT
HINWEIS

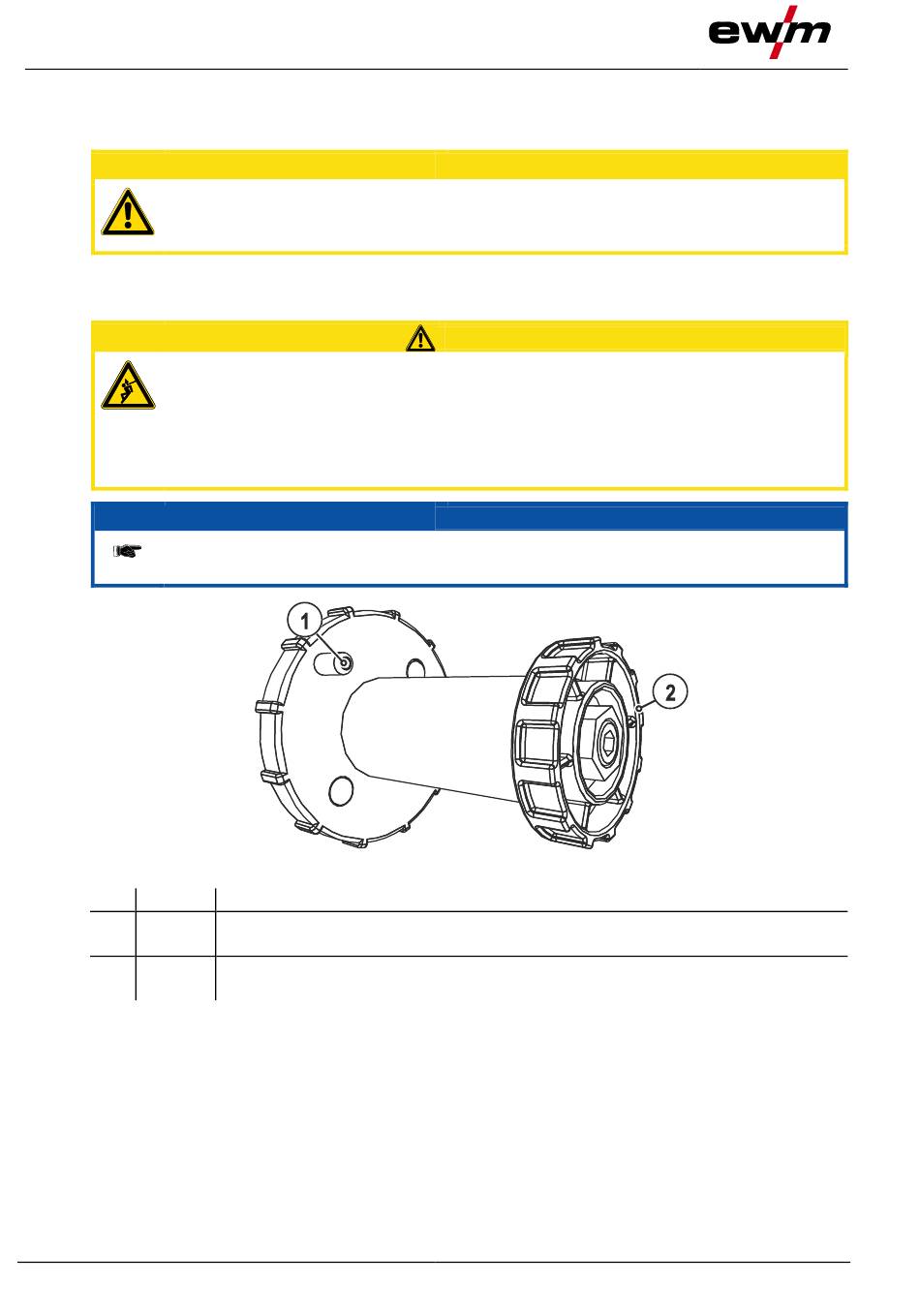

Abbildung 5-6
099-005144-EW500
19.03.2014
