Gerätebeschreibung - Schnellübersicht
Frontansicht
Gerätebeschreibung - Schnellübersicht
4
4.1

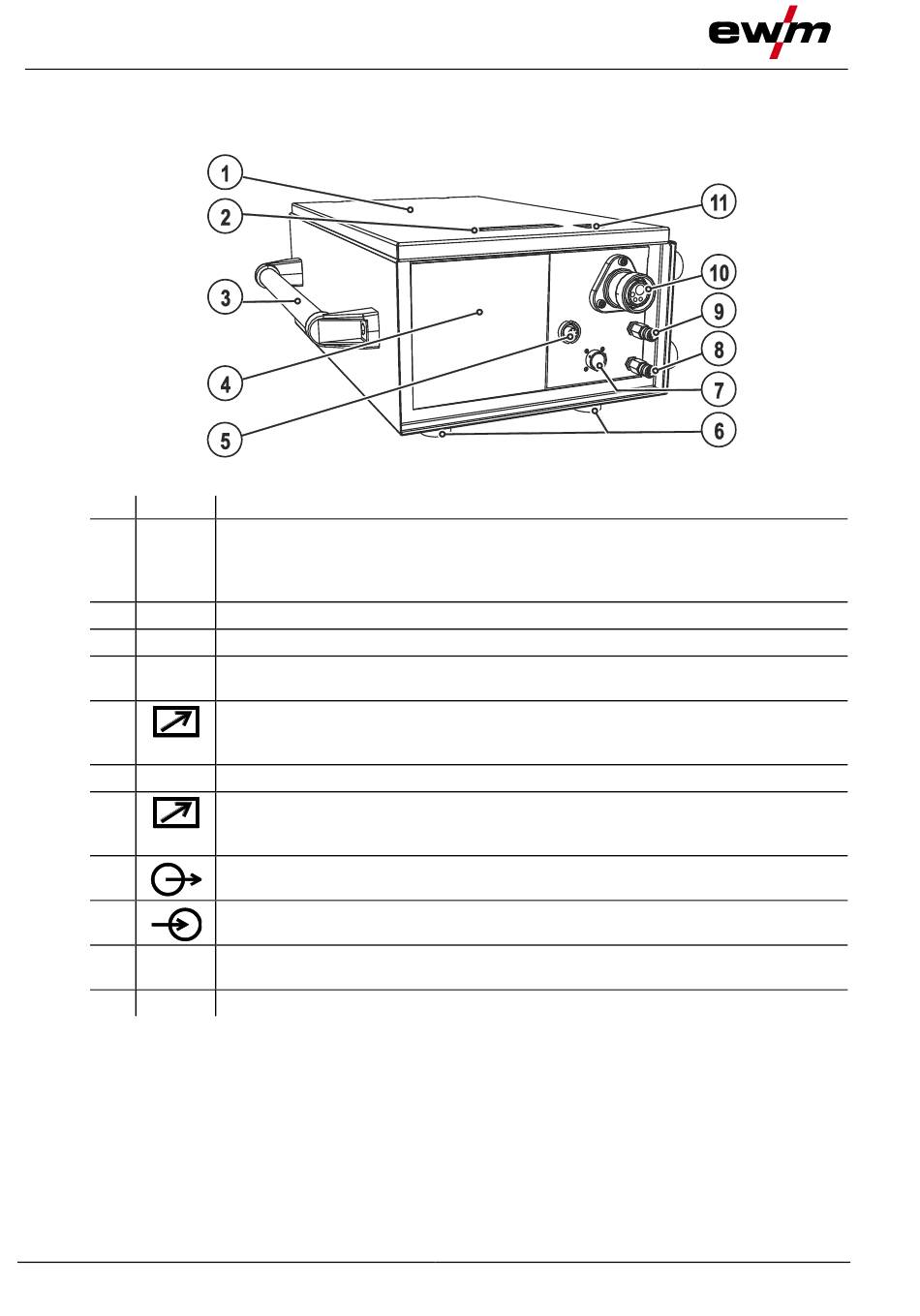

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
18
Beschreibung
0
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Griffmulde (Verriegelung) zum Öffnen der Abdeckung
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Gerätefüße
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Abbildung 4-1
Listen.
-
099-005144-EW500
19.03.2014
