Gerätebeschreibung - Schnellübersicht

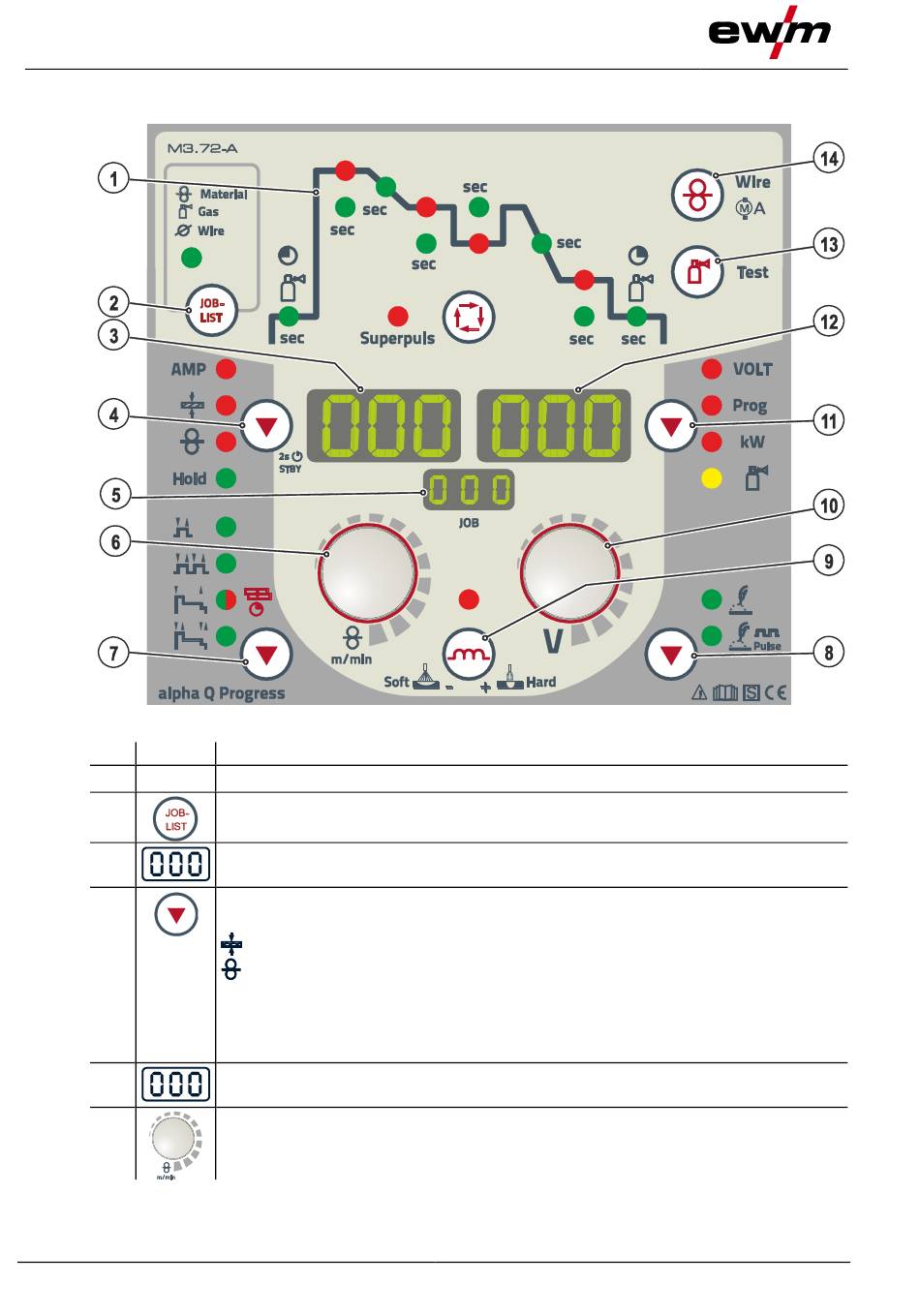

Gerätesteuerung - Bedienelemente
4.3
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
20
Beschreibung
0
Funktionsablauf (siehe Kapitel Funktionsablauf)
Drucktaste, JOB-LIST
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drucktaste, Parameteranwahl links / Energiesparmodus
AMP
Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Hold
Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
STBY
Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus.
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Abbildung 4-3
099-005144-EW500
19.03.2014
