1. DESCRIZIONE / DESCRIPTION 1. DESCRIZIONE DEI COMPONENTI
11
2
15
1
8

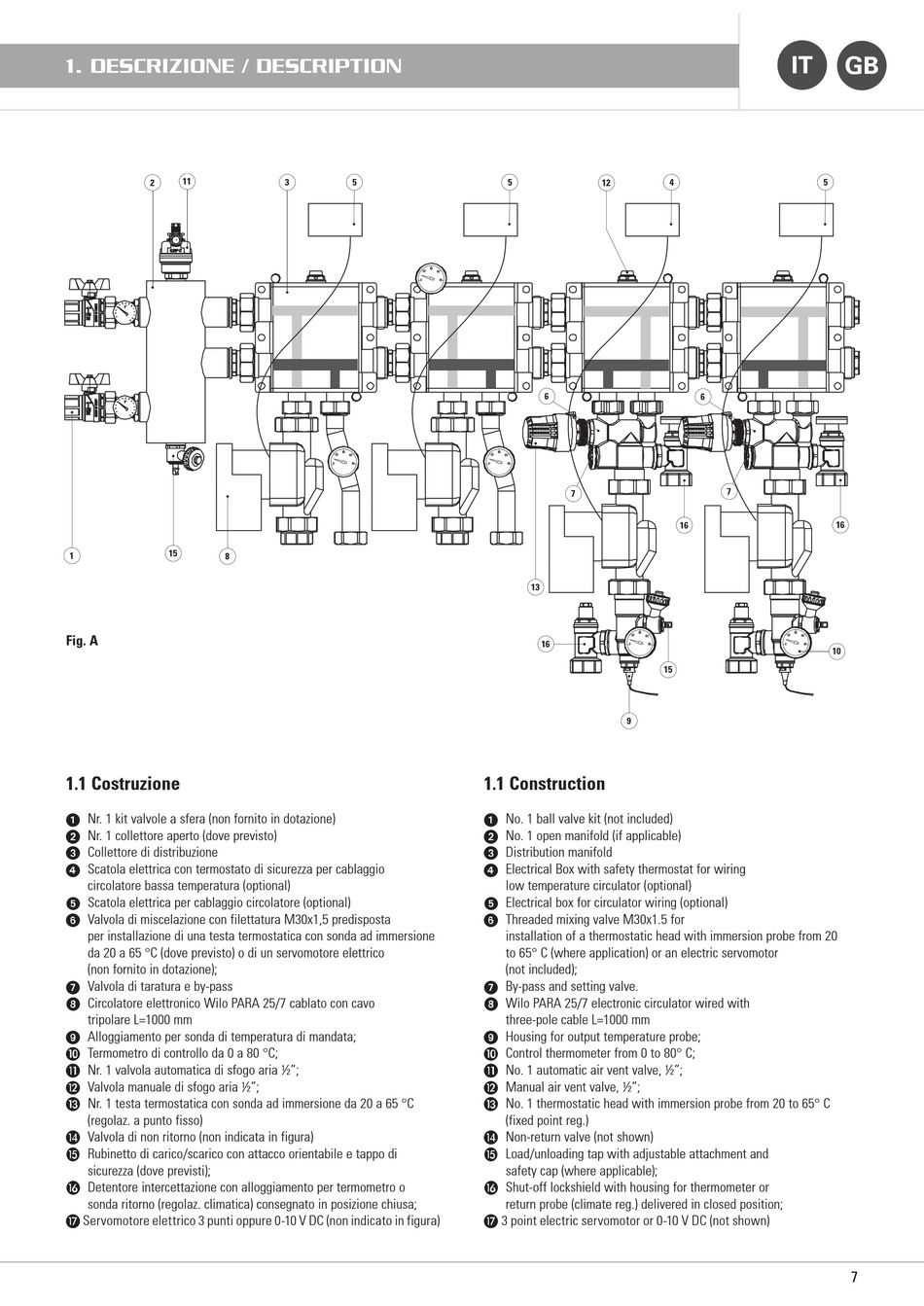

Fig. A
1.1 Costruzione
1 Nr. 1 kit valvole a sfera (non fornito in dotazione)
2 Nr. 1 collettore aperto (dove previsto)
3 Collettore di distribuzione
4 Scatola elettrica con termostato di sicurezza per cablaggio
circolatore bassa temperatura (optional)
5 Scatola elettrica per cablaggio circolatore (optional)
6 Valvola di miscelazione con filettatura M30x1,5 predisposta
per installazione di una testa termostatica con sonda ad immersione
da 20 a 65 °C (dove previsto) o di un servomotore elettrico
(non fornito in dotazione);
7 Valvola di taratura e by­pass
8 Circolatore elettronico Wilo PARA 25/7 cablato con cavo
tripolare L=1000 mm
9 Alloggiamento per sonda di temperatura di mandata;
 Termometro di controllo da 0 a 80 °C;
 Nr. 1 valvola automatica di sfogo aria ½";
 Valvola manuale di sfogo aria ½";
 Nr. 1 testa termostatica con sonda ad immersione da 20 a 65 °C
(regolaz. a punto fisso)
 Valvola di non ritorno (non indicata in figura)
 Rubinetto di carico/scarico con attacco orientabile e tappo di
sicurezza (dove previsti);
 Detentore intercettazione con alloggiamento per termometro o
sonda ritorno (regolaz. climatica) consegnato in posizione chiusa;
Q Servomotore elettrico 3 punti oppure 0­10 V DC (non indicato in figura)
3 5
40
20 60
0 80
40
20
60
0
80
5
12
6
40
20
60
0 80
7
13
40
20
60
16
0 80
9
1.1 Construction
1 No. 1 ball valve kit (not included)
2 No. 1 open manifold (if applicable)
3 Distribution manifold
4 Electrical Box with safety thermostat for wiring
low temperature circulator (optional)
5 Electrical box for circulator wiring (optional)
6 Threaded mixing valve M30x1.5 for
installation of a thermostatic head with immersion probe from 20
to 65° C (where application) or an electric servomotor
(not included);
7 By­pass and setting valve.
8 Wilo PARA 25/7 electronic circulator wired with
three­pole cable L=1000 mm
9 Housing for output temperature probe;
 Control thermometer from 0 to 80° C;
 No. 1 automatic air vent valve, ½";
 Manual air vent valve, ½";
 No. 1 thermostatic head with immersion probe from 20 to 65° C
(fixed point reg.)
 Non­return valve (not shown)
 Load/unloading tap with adjustable attachment and
safety cap (where applicable);
 Shut­off lockshield with housing for thermometer or
return probe (climate reg.) delivered in closed position;
Q 3 point electric servomotor or 0­10 V DC (not shown)
IT IT
4 5
6
7
16 16
40
20
60
0 80
10
15
GB GB
