- Seite 1 Kurz-Bedienungsanleitung Alle Angaben und Daten vorbehaltlich der Veränderung, die der Spektrofotometer Verbesserung des Gerätes dienen. DR/820, DR/850 und DR/890 BDA 437 Stand Juni 2000 Version 01...
-
Seite 2: Inhaltsverzeichnis
Messdaten ausdrucken Zubehör Technische Daten Hinweis: Sie haben eine Kurz-Bedienungsanleitung zu Ihrem DR/820, DR/850 oder DR/890 vorliegen. Hier sind die wichtigsten Dinge, die zur Bedienung des Kolorimeters notwendig sind enthalten. Für weitere Informationen oder genaue Details, insbesondere bei Fragen zur Installation, Wartung und Fehlersuche greifen Sie bitte auf die komplette Bedienungsanleitung in englischer, deutscher, französischer... -
Seite 3: Einleitung

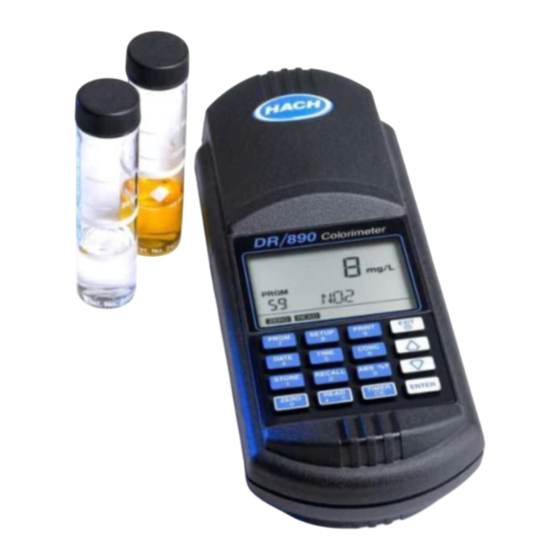

1. Einleitung 1. Einleitung Die Modelle DR/820, DR/850 und DR/890 sind tragbare Kolorimeter für Bestimmungen im Labor und vor Ort. Die Lichtquelle besteht aus LED’s verschiedener Wellenlängen, die Wellenlängenauswahl erfolgt automatisch. Die Modelle sind mit mindestens 20, 50 bzw. 90 kolorimetrische Messungen vorkalibriert, außerdem sind Kalibrationen für Benutzerprogramme und zukünftige Hach Methoden möglich. -
Seite 4: Tastenübersicht Und Displayanzeigen
2. Tastenübersicht und Displayanzeigen Tastenübersicht und Displayanzeigen Tasten- und Funktionsübersicht PRGM SETUP PRINT EXIT DATE TIME CONC STORE RECALL ABS %T ZERO READ TIMER ENTER . ± Abbildung 2: Tastenübersicht Taste Display Bedeutung Auswahl eines Programms PRGM SETUP Aufruf des Setup-Menüs (Reagenzienblindwert, SETUP Standardeinstellungen, Benutzerprogramme, Gerätekonfiguration) Ausdruck der aktuellen Werte... - Seite 5 Messung der Probe READ . ± Erstes Drücken setzt einen Dezimalpunkt. Zweites Drücken wechselt das Vorzeichen zwischen + und -. Startet in einem Hach-Programm automatisch die entsprechende TIMER Reaktionszeit. In Benutzerprogramm wird der Zeitgeber frei definiert. Löscht die zuletzt durchgeführte Aktion. ENTER In einem Menü...
-
Seite 6: Displayanzeigen Und Funktionsübersicht
Mit der ZERO Taste kann ein Nullabgleich durchgeführt werden. Dialogfeld, Anzeige der verfügbaren Optionen, Aktionsaufforderungen, Informationen über aktuellen Messwert, Informationen über gespeicherten Messwert. Anzeige der Programmnummer: 1-100 Hach-Programme, 101-105 Benutzerprogramme Hauptdisplay: Zeigt den Probenmesswert, Zeitgeberwert usw. an. Stand 06‘00 Seite 6 von 15... -
Seite 7: Auswertung Programmierter Tests
3. Auswertung programmierter Tests Auswertung programmierter Tests Zur Auswahl und Auswertung eines programmierten Tests gehen Sie wie folgt vor: Schritt Aktion/Taste Displayanzeige 1. Gerät anschalten und EXIT P1.2 Kappe abziehen. 2. Gespeichertes ZERO PRGM TIME _ _ 50 ENTER Programm wählen (z.B: Programm 50) PRGM ENTER EXIT... -
Seite 8: Zeitgeberfunktion
3. Auswertung programmierter Tests Zeitgeberfunktion Wenn eine oder mehrere Reaktionszeiten bei den programmierten HACH Verfahren zu beachten sind, dann sind die Tests mit automatischen Zeitgeber ausgestattet. Die Zeitgeber zeigen die noch verbleibende Restzeit an, bei Ablauf der Reaktionszeit ertönt ein Signalton. -
Seite 9: Datenspeicher
4. Datenspeicher Datenspeicher Jedes Messergebnis wird als kompletter Datensatz gespeichert, der folgende Informationen umfasst: • Modellnummer des Gerätes • Seriennummer des Gerätes • Chemische Formel • Konzentration • Einheiten • Extinktion • %Transmission • Datum • Zeit • Probennummer • Programmnummer Der Datenspeicher fasst 50 Datensätze. -
Seite 10: Messdaten Abrufen
4. Datenspeicher Messdaten abrufen Schritt Aktion/Taste Displayanzeige Gerät einschalten und RECALL RECALL RECALL Taste drücken. SAMPLE ENTER EXIT Mit den Pfeiltasten zu der RECALL gewünschten Speichernummer scrollen. Es werden nur SAMPLE Speichernummern angezeigt unter denen Daten gespeichert sind. ENTER EXIT Auswahl mit der ENTER Taste RECALL 12.4... -
Seite 11: Messdaten Löschen
4. Datenspeicher Messdaten löschen Schritt Aktion/Taste Displayanzeige Gerät einschalten und SETUP Taste SETUP SETUP drücken. BLANK ENTER EXIT Mit der uPfeil Taste scrollen bis SETUP ERASE ALL angezeigt wird. ERASE ENTER EXIT Mit der ENTER Taste Auswahl SETUP ENTER bestätigen. ERASE ENTER EXIT Sicherheitsabfrage nochmals mit... -
Seite 12: Datenausdruck Und -Übertragung
5. Datenausdruck und -übertragung Datenausdruck und –übertragung Der Ausdruck oder die Übertragung der gemessenen und gespeicherten Daten ist mit einem optional erhältlichen Datentransfer-Adapter (DTA) möglich. Der DTA empfängt mit einer Infrarot- Schnittstelle Daten von den Kolorimetern der Serie DR/800 und überträgt sie in ein RS 232 Format. -
Seite 13: Messdaten Ausdrucken
5. Datenausdruck und -übertragung Messdaten ausdrucken Vor dem Ausdruck von Messdaten muss der Datentransfer-Adapter bis zum Einrasten aufgesteckt sein und ein Drucker oder PC angeschlossen und betriebsbereit sein. Aktion/Taste Displayanzeige Aktuell angezeigte Daten ausdrucken. PRINT - - - - • Programmnummer wählen •... -
Seite 14: Zubehör
6. Zubehör Zubehör Der Lieferumfang der Kolorimeter DR/820, DR/850 bzw. DR/890 umfasst folgendes Zubehör: Artikel Kat.-Nr. Küvettenadapter 16 mm Rundküvetten und CSB/TNT 48464-00 Küvetten 6 Rundküvetten 10, 20 und 25 mL Markierung 24019-06 Illustrierte Verfahrens- und Betriebsanleitung für DR/890 48470-95 Illustrierte Verfahrens- und Betriebsanleitung für DR/850... -
Seite 15: Technische Daten
Über 20, 50 bzw. 90 kolorimetrische Messungen vorkalibriert Freie Kalibrierung von Benutzerprogrammen Wellenlängenbereich Modell DR/890: 420, 520, 560 und 610 nm Modell DR/850: 520 und 610 nm Modell DR/820: 520 nm Wellenlängengenauigkeit ± 1 nm Wellenlängenauswahl Automatisch Fotometrische Linearität ± 0,002 E (0 – 1 E) Fotometrische Reproduzierbarkeit ±...
