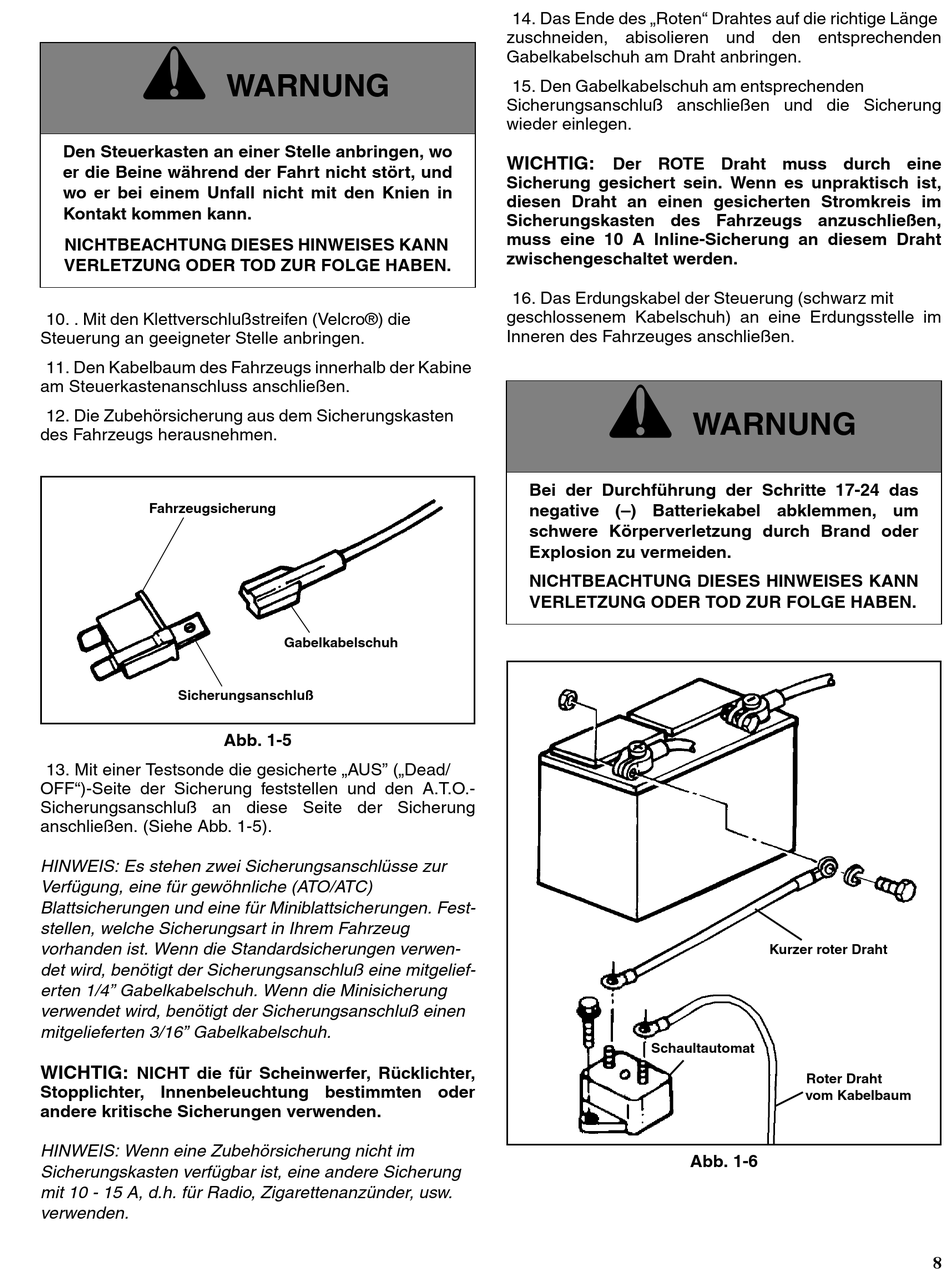

Sno-Way V-BOX Bedienungsanleitung Seite 9

c
Den Steuerkasten an einer Stelle anbringen, wo
er die Beine während der Fahrt nicht stört, und
wo er bei einem Unfall nicht mit den Knien in
Kontakt kommen kann.
NICHTBEACHTUNG DIESES HINWEISES KANN
VERLETZUNG ODER TOD ZUR FOLGE HABEN.
10. . Mit den Klettverschlußstreifen (Velcro®) die
Steuerung an geeigneter Stelle anbringen.
11. Den Kabelbaum des Fahrzeugs innerhalb der Kabine
am Steuerkastenanschluss anschließen.
12. Die Zubehörsicherung aus dem Sicherungskasten
des Fahrzeugs herausnehmen.
Fahrzeugsicherung
Sicherungsanschluß
13. Mit einer Testsonde die gesicherte „AUS" („Dead/
OFF")-Seite der Sicherung feststellen und den A.T.O.-
Sicherungsanschluß an diese Seite der Sicherung
anschließen. (Siehe Abb. 1-5).
HINWEIS: Es stehen zwei Sicherungsanschlüsse zur
Verfügung, eine für gewöhnliche (ATO/ATC)
Blattsicherungen und eine für Miniblattsicherungen. Fest-
stellen, welche Sicherungsart in Ihrem Fahrzeug
vorhanden ist. Wenn die Standardsicherungen verwen-
det wird, benötigt der Sicherungsanschluß eine mitgelief-
erten 1/4" Gabelkabelschuh. Wenn die Minisicherung
verwendet wird, benötigt der Sicherungsanschluß einen
mitgelieferten 3/16" Gabelkabelschuh.
WICHTIG:
NICHT die für Scheinwerfer, Rücklichter,
Stopplichter, Innenbeleuchtung bestimmten oder
andere kritische Sicherungen verwenden.
HINWEIS: Wenn eine Zubehörsicherung nicht im
Sicherungskasten verfügbar ist, eine andere Sicherung
mit 10 - 15 A, d.h. für Radio, Zigarettenanzünder, usw.
verwenden.
WARNUNG
Gabelkabelschuh
Abb. 1-5
14. Das Ende des „Roten" Drahtes auf die richtige Länge
zuschneiden, abisolieren und den entsprechenden
Gabelkabelschuh am Draht anbringen.
15. Den Gabelkabelschuh am entsprechenden
Sicherungsanschluß anschließen und die Sicherung
wieder einlegen.
WICHTIG:
Der ROTE Draht muss durch eine
Sicherung gesichert sein. Wenn es unpraktisch ist,
diesen Draht an einen gesicherten Stromkreis im
Sicherungskasten des Fahrzeugs anzuschließen,
muss eine 10 A Inline-Sicherung an diesem Draht
zwischengeschaltet werden.
16. Das Erdungskabel der Steuerung (schwarz mit
geschlossenem Kabelschuh) an eine Erdungsstelle im
Inneren des Fahrzeuges anschließen.
c
Bei der Durchführung der Schritte 17-24 das
negative (–) Batteriekabel abklemmen, um
schwere Körperverletzung durch Brand oder
Explosion zu vermeiden.
NICHTBEACHTUNG DIESES HINWEISES KANN
VERLETZUNG ODER TOD ZUR FOLGE HABEN.
Schaultautomat
WARNUNG
Kurzer roter Draht
Roter Draht
vom Kabelbaum
Abb. 1-6
