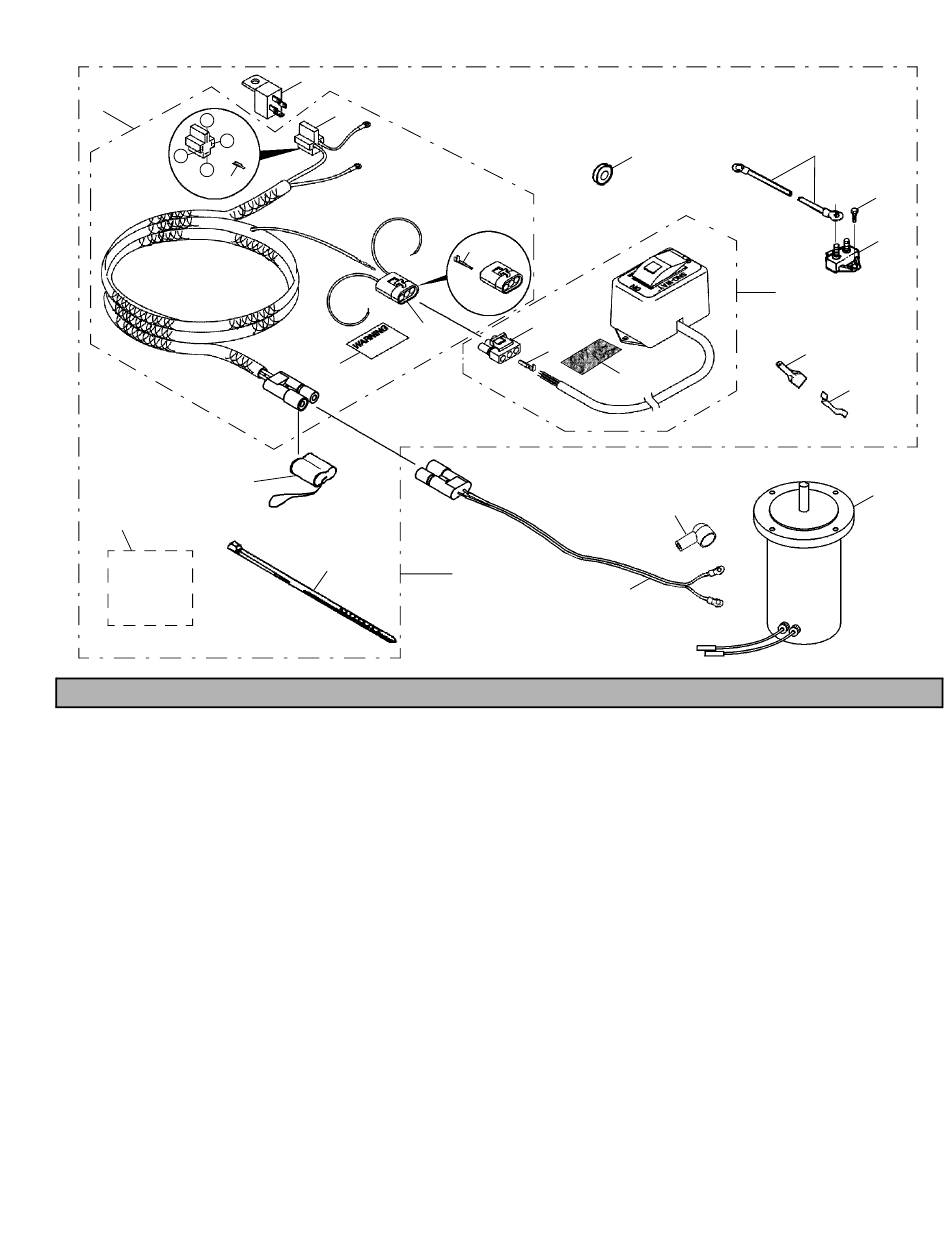

AN/AUS STEUERUNG - ELEKTRO-STREUGUTVERTEILER

1
4
5
5
4
4,5
24
22
Enthält:
2 9 10
12
13
11
16 21
14
ARTIKEL TEILE-NR.
1 96106630
2 96105891
3 96105946
4 96105947
5 96105948
6 96105940
7 96105942
8 97100034
9 96104893
10 96106728
11 98100037
12 96102344
13 96002085
96101845
14 96002083
96101832
15 96105793
16 96105945
17 96105943
18 96105941
19 96106598
20 96106628
21 96001227
22 96106729
23 96106374
24 96105082
25 99100621
2
3
7
6
8
21
25
BESCHREIBUNG
Kabelbaum, An/Aus Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Relais, 70A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschluss, Kabelbaumrelais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschlussklemme, weiblich, 10-12 AWG, Relais . . . . . . . . . . . . . . . . . . . .2
Anschlussklemme, weiblich, 12-16 AWG, Relais . . . . . . . . . . . . . . . . . . . .2
Anschluss, männlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschlussklemme, Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Aufkleber, Warnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Tülle, 1/2" Durchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Draht, Strom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Schraube, selbstschneidend, #10 x 1". . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Schaltautomat, 40A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschlussklemme, 1/4", Steckhülse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschluss, weiblich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Element, 1/4", ATC/ATO Sicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Element, 1/4", Mini-Sicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Steuerung, An/Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Befestigung, Klettverschlußstreifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Anschlussklemme, weiblich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Anschluss, weiblich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Motor, 12VDC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Kabelbaum, Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Kabelbinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Teiletüte (An/Aus Steuerung). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Schutzmanschette, Kabel (mit Ringkabelschuhverbindung benutzen) . . . .1
Abdeckhaube, Kabelbaumende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Baugruppe, Kabelbaum des Elektro-Streugutverteilers . . . . . . . . . . . . . . .1
9
18
17
16
23
20
10
11
12
15
13
14
19
