Sno-Way V-BOX Bedienungsanleitung Seite 25

ANTRIEB DES FÖRDERERS UND SPANNROLLE
ARTIKEL TEILE-NR.
14** 96104726
96107425
15 96104663
96104664
96104729
96104730
16 98100236
17 96104731
18 96104634
19 96104732
96104733
96104734
96104735
20 98100125
21 96106838
96106459
22 96107246
23
24
25
26 98100354
27 98100355
28 96104635
29* 96104741
30* 96104672
31*++ 96104739
32*++ 96104646
33*++ 96104647
34*++ 96104740
35*++ 96106993
36*++ 96107730
37*++ 96108750
38*++ 96108751
39*++ 96108752
40* 96106800
41* 96104666
42* 96106801
43* 96106799
44*+
* Nicht gezeigt
** Gehärtete Welle/Kuppler muß zusammen mit gehärteter Drehtellerwelle verwendet werden. (Siehe Einzelteil Nr. 4 auf Seite 32.)
+ Wenden Sie sich an den zuständigen Motorenhändler für Ersatzteile, Reparatur oder Ersatz.
++ Beinhaltet Lastösenbolzen und Splint.

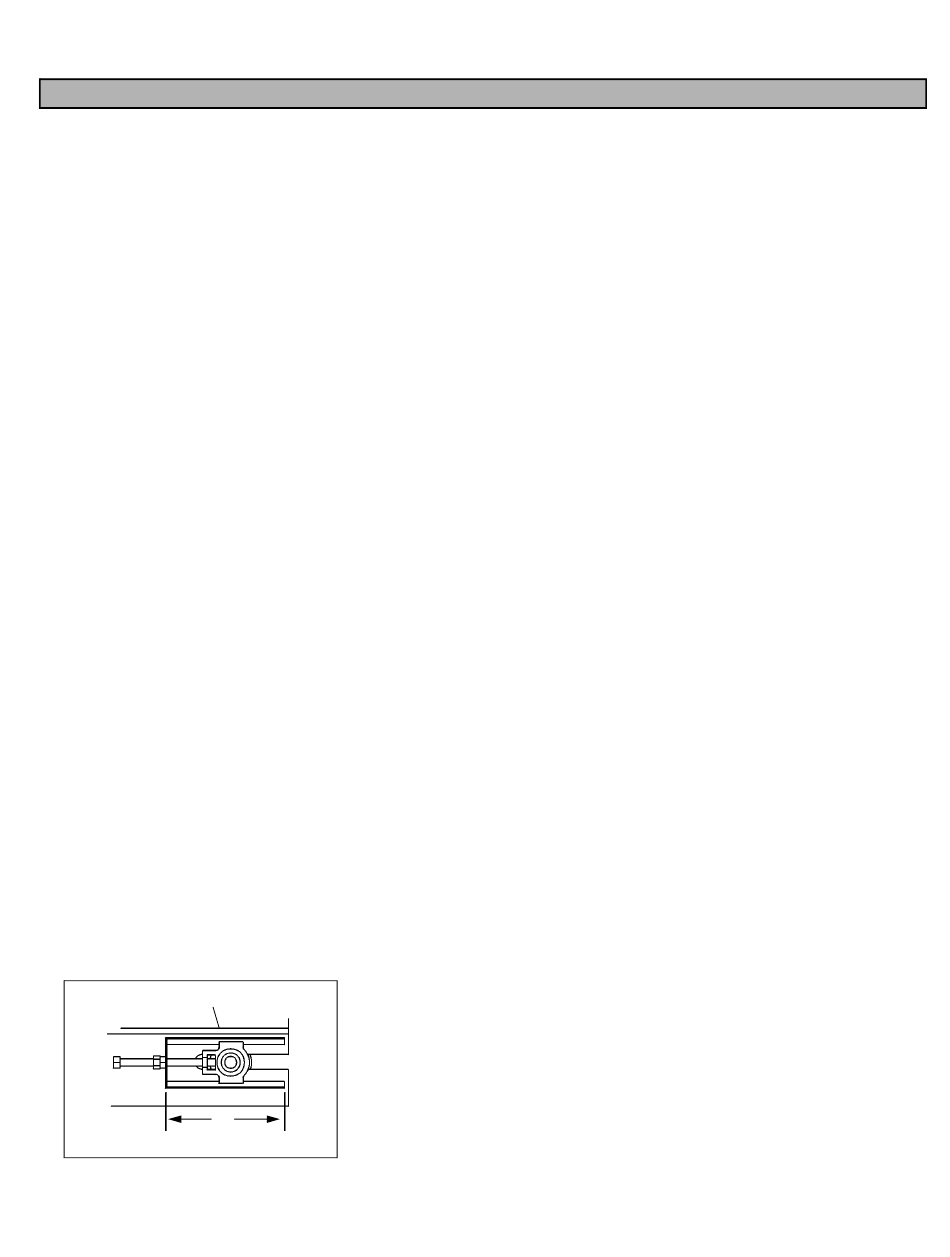

FÖRDERKETTEN AUFNAHMEHALTERUNG
x
X = 8" ODER 10"
BESCHREIBUNG
Welle mit Kuppler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Welle mit Kuppler, Gehärtet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
10 Zoll breiter Kettenschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
10 Zoll breiter Kettenschutz, SS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
15 Zoll breiter Kettenschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
15 Zoll breiter Kettenschutz, SS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Keil, quadratisch, 1/4" x 1.00" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Stehlager, 1" mit Gewinde. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Zahnrad, 24 Zähne, 1.00" Bohrung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
10 Zoll breiter H-Rahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
10 Zoll breiter H-Rahmen, SS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
15 Zoll breiter H-Rahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
15 Zoll breiter H-Rahmen, SS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Sicherungsscheibe, 3/8, SS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Kettenschloß, Kette V-Box 15" Breit (einschließlich Stifte) . . . . . . . . . . . . . 1
Kettenschloß, Kette V-Box 10" Breit (einschließlich Stifte) . . . . . . . . . . . . . 1
Kettenglied, Kette V-Box (einschließlich Stifte) . . . . . . . . . . . . . . . . . . . . . . 1
Splint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(zwei pro Kettenglied)
Bohrstift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (einer pro Kettenglied)
Bohrstift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (einer pro Kettenglied)
Gewindestift, 5/16-18 x 1/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gewindestift, 1/4-28 x 1/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kette, Antrieb, SÄMTLICHE VERTEILER, #40 - 31 Kettenglieder . . . . . . . 1
Kette, Drehteller, 15" Breit, #40 - 32 Kettenglieder . . . . . . . . . . . . . . . . . . . 4
Kette, Drehteller, 10" Breit, #40 - 28 Kettenglieder . . . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 5' 10" Breit, 78 Kettenglieder, X=8" . . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 6' 10" Breit, 96 Kettenglieder, X=8" . . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 8' 10" Breit, 121 Kettenglieder, X=8" . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 8' 15" Breit, 121 Kettenglieder, X=8" . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 9' 15" Breit, 136 Kettenglieder, X=8" . . . . . . . . . . . . . . . . . 1
Kette, Förderer, 10' 15" Breit, 150 Kettenglieder, X=8" . . . . . . . . . . . . . . . . 1
Kette, Förderer, 8' 15" Breit, 119 Kettenglieder, X=10" . . . . . . . . . . . . . . . . 1
Kette, Förderer, 9' 15" Breit, 134 Kettenglieder, X=10" . . . . . . . . . . . . . . . . 1
Kette, Förderer, 10' 15" Breit, 148 Kettenglieder, X=10" . . . . . . . . . . . . . . . 1
Rohr, Auspuff, Für 6 PS Intek Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Rohr, Auspuff, Für 8 PS Briggs Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Rohr, Auspuff, Für 10,5 PS Briggs und 10,5 PS Intek Motor . . . . . . . . . . . 1
Rohr, Auspuff, Für 11 PS Honda Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Motor, Intek, 6 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Motor, Briggs, 8 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Motor, Intek, 10,5 PS, Briggs 10,5 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Motor, Honda, 11 PS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
ANZAHL
24
