STIFTKÖRPER
GEZEIGT
4. Den Anschlußklemmenverschlußmitnehmer in der
Anschlußöffnung ausfindig machen, indem Sie vom
Anschlußende
in
den
Verwenden
Sie
das
(#96102499),
um
herunterzudrücken und ziehen Sie vorsichtig am Draht
um
den
Draht
und
Anschlußkörper zu entfernen. (Siehe Abb. 3-4).
Ersetzen der Anschlussklemme
1. Den Draht so nahe wie möglich an der alten
Anschlußklemme
abschneiden
Kabeldichtung entfernen. (Siehe Abb. 3-5).
WICHTIG:
METRI PACK
Buchstaben A, B, C, usw. bezeichnet, um ein
korrektes Anschließen zu erleichtern. Sicherstellen,
daß Kontakte und Drahtfarben und –nummern
übereinstimmen und korrekt ausgerichtet sind.

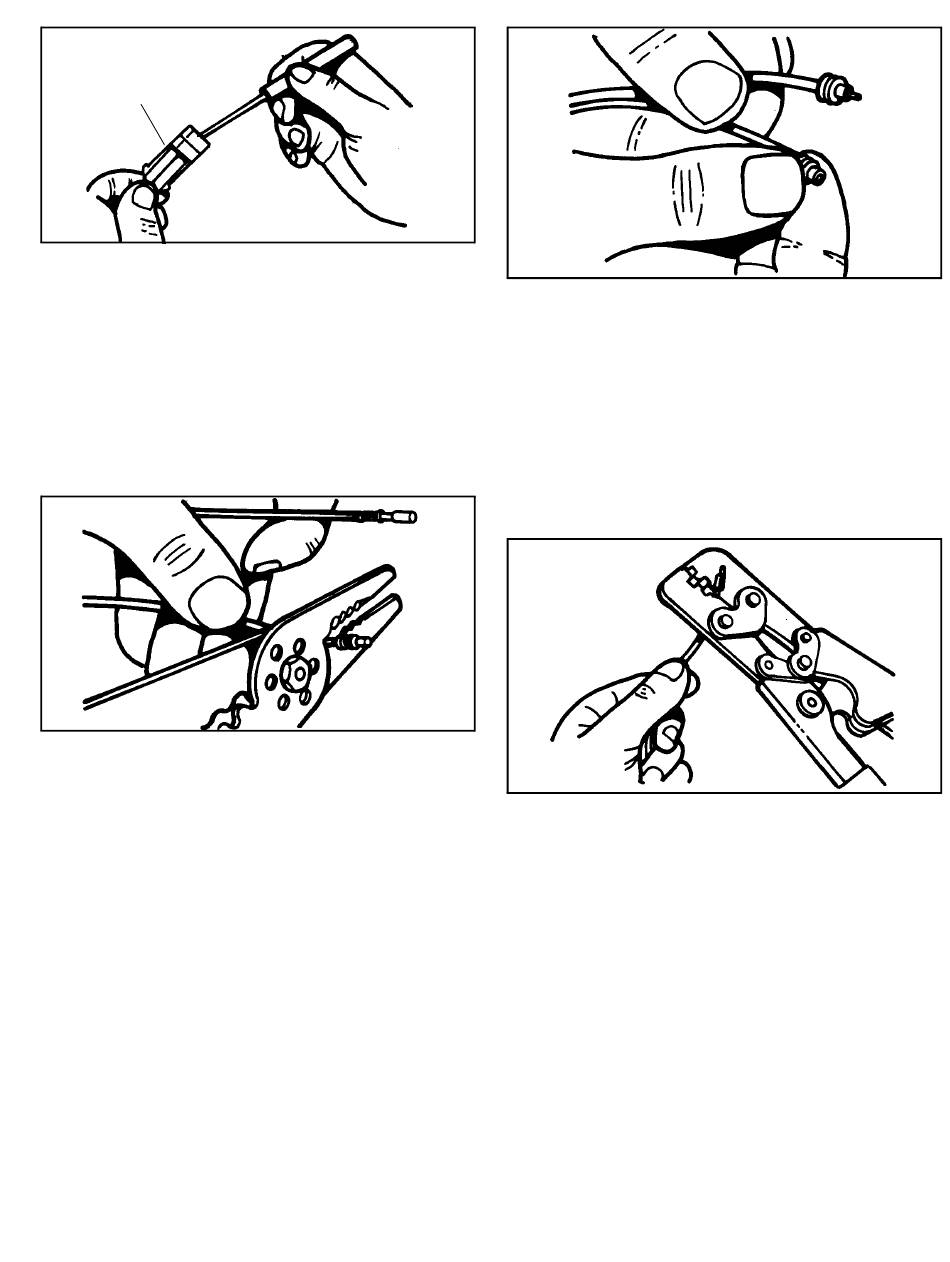

Abb. 3-4
Anschluß
hineinschauen.
Anschlußausbauwerkzeug
den
Verschlußmitnehmer
die
Anschlußklemme
Abb. 3-5
und
die
TM
-Anschlüsse sind mit den
2. Neue Kabeldichtung korrekter Größe am Draht
installieren.
Kabeldichtungen sind in drei Drahtgrößen verfügbar:
• Groß - 1.0 mm (16 gauge)
vom
• Mittel - 0.8 mm (18 gauge)
• Klein - 0.5 mm (20 gauge)
3. Die Isolation vom Draht abstreifen um 6 mm (1/4 Zoll)
freizulegen und die Kabeldichtung mit dem Rand der
Isolation ausrichten.
alte
4. Eine geeignete Anschlußklemme auf den Draht legen
und den Kontakt mittels der Quetschzange (#96102500)
in eine W-förmige Krause festquetschen.
5. Mit der Quetschzange die Kabeldichtung an der
Anschlußkleme befestigen.
Abb. 3-6
Abb. 3-7
