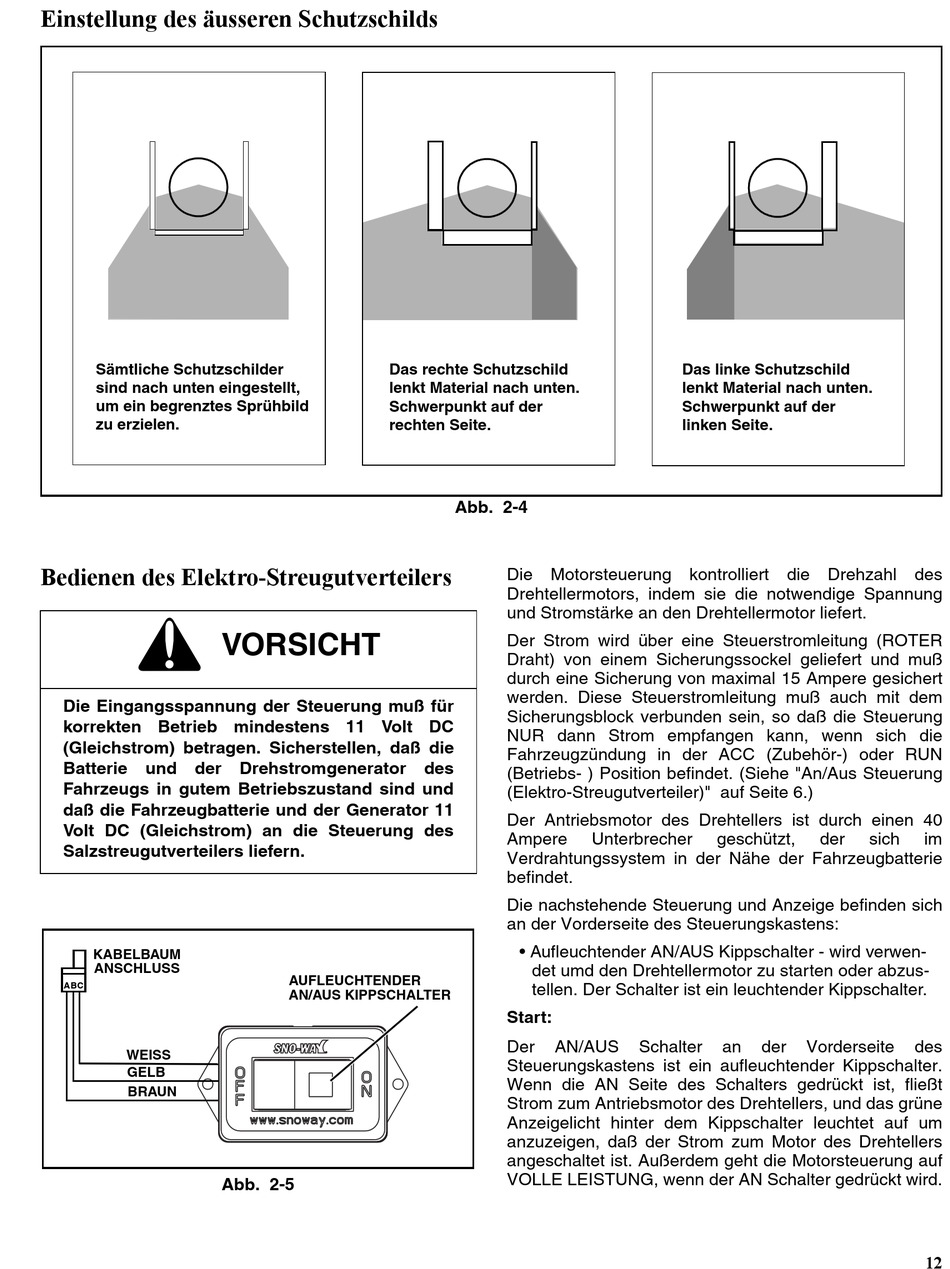

Einstellung des äusseren Schutzschilds
Sämtliche Schutzschilder
sind nach unten eingestellt,
um ein begrenztes Sprühbild
zu erzielen.

Bedienen des Elektro-Streugutverteilers

c
Die Eingangsspannung der Steuerung muß für
korrekten Betrieb mindestens 11 Volt DC
(Gleichstrom) betragen. Sicherstellen, daß die
Batterie und der Drehstromgenerator des
Fahrzeugs in gutem Betriebszustand sind und
daß die Fahrzeugbatterie und der Generator 11
Volt DC (Gleichstrom) an die Steuerung des
Salzstreugutverteilers liefern.
KABELBAUM
ANSCHLUSS
A B C
WEISS
GELB
BRAUN
Das rechte Schutzschild
lenkt Material nach unten.
Schwerpunkt auf der
rechten Seite.
VORSICHT
AUFLEUCHTENDER
AN/AUS KIPPSCHALTER
Abb. 2-5
Abb. 2-4
Die Motorsteuerung kontrolliert die Drehzahl des
Drehtellermotors, indem sie die notwendige Spannung
und Stromstärke an den Drehtellermotor liefert.
Der Strom wird über eine Steuerstromleitung (ROTER
Draht) von einem Sicherungssockel geliefert und muß
durch eine Sicherung von maximal 15 Ampere gesichert
werden. Diese Steuerstromleitung muß auch mit dem
Sicherungsblock verbunden sein, so daß die Steuerung
NUR dann Strom empfangen kann, wenn sich die
Fahrzeugzündung in der ACC (Zubehör-) oder RUN
(Betriebs- ) Position befindet. (Siehe "An/Aus Steuerung
(Elektro-Streugutverteiler)" auf Seite 6.)
Der Antriebsmotor des Drehtellers ist durch einen 40
Ampere Unterbrecher
Verdrahtungssystem in der Nähe der Fahrzeugbatterie
befindet.
Die nachstehende Steuerung und Anzeige befinden sich
an der Vorderseite des Steuerungskastens:
• Aufleuchtender AN/AUS Kippschalter - wird verwen-
det umd den Drehtellermotor zu starten oder abzus-
tellen. Der Schalter ist ein leuchtender Kippschalter.
Start:
Der AN/AUS
Steuerungskastens ist ein aufleuchtender Kippschalter.
Wenn die AN Seite des Schalters gedrückt ist, fließt
Strom zum Antriebsmotor des Drehtellers, und das grüne
Anzeigelicht hinter dem Kippschalter leuchtet auf um
anzuzeigen, daß der Strom zum Motor des Drehtellers
angeschaltet ist. Außerdem geht die Motorsteuerung auf
VOLLE LEISTUNG, wenn der AN Schalter gedrückt wird.
Das linke Schutzschild
lenkt Material nach unten.
Schwerpunkt auf der
linken Seite.
geschützt,
Schalter an der Vorderseite
der sich im
des
