Führerhaus-Steuerung - Benzin-Streugutverteiler - Sno-Way V-BOX Bedienungsanleitung

1
ARTIKEL TEILE-NR.
1 99100555
2 96108645
3 96106025
4 96105926
5 96107113
6 96102480
7 96106095
8
9 96106846
10 96109135
11 96108646
12 96107143
96107144
13 96107142
14 96105042
* Falls der Kabelbaum spritzgegossene Anschlüsse hat, erweben Sie bitte den Anschluß Reparaturbausatz (Nr. 10)
für die Reparatur der Anschlüsse oder Anschlußklemmen.
33

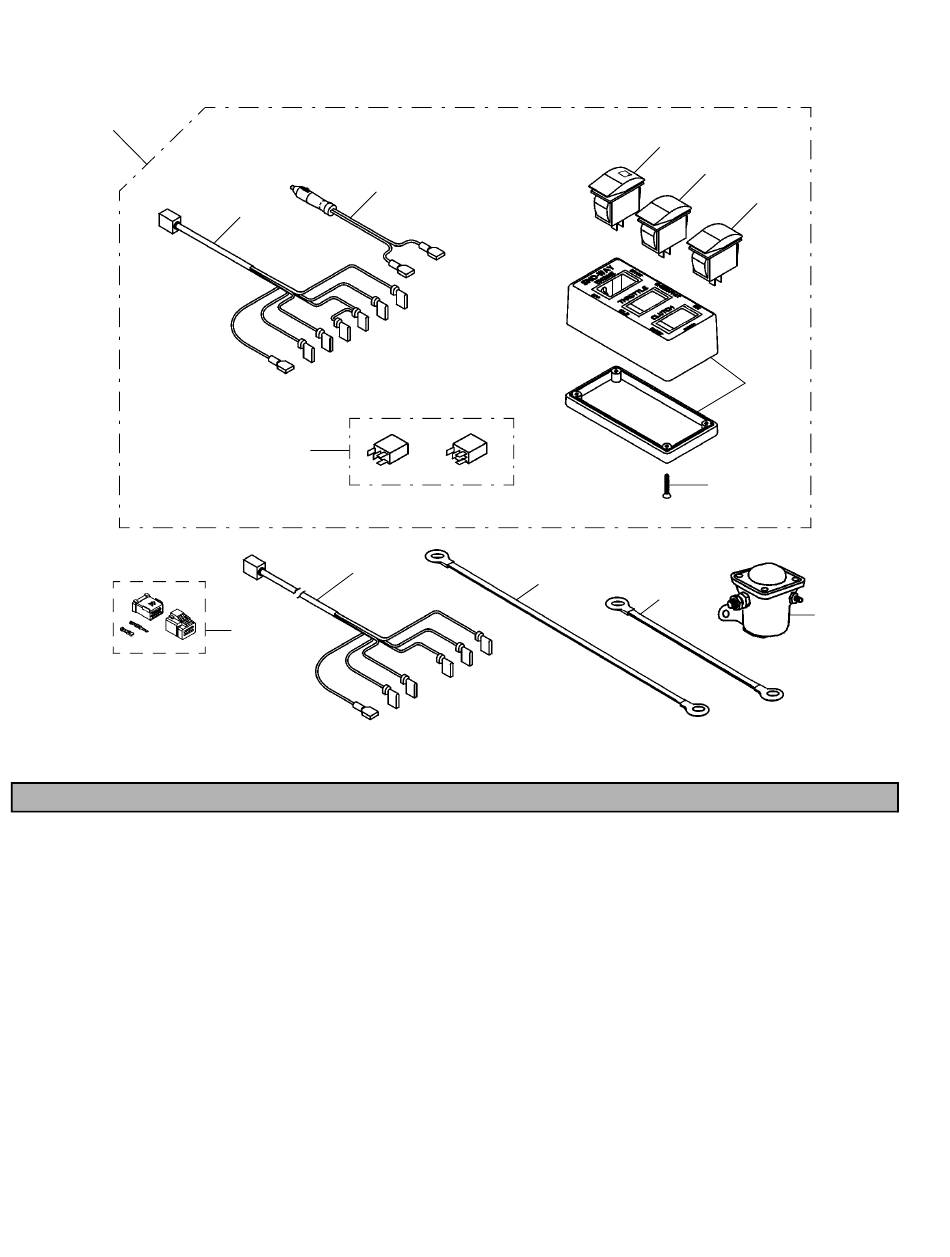

FÜHRERHAUS-STEUERUNG
BENZIN-STREUGUTVERTEILER
3
2
9
11
10
BESCHREIBUNG
Steuerungsbaugruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Kabelbaum, Hauptbereich, 15 Fuß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Kabelbaum, Zigarettenanzünderanschluß . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schalter, An/Aus/Anlasser, Beleuchtet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schalter, Drosselklappe, Intervall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schalter, Kupplung, Intervall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Abdeckung, Kunststoffgehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schraube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bausatz, Microrelais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bausatz, Anschluß Reparatur
(beinhaltet Anschlüsse und Anschlußklemmen). . . . . . . . . . . . . . . . . . . . . 1
Kabelbaum, Verteiler, 8 Fuß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Positiver Anschluß, Batterie-Anlasser, Honda . . . . . . . . . . . . . . . . . . . . . . 1
Positiver Anschluß, Batterie-Anlasser, Briggs. . . . . . . . . . . . . . . . . . . . . . . 1
Negativer Anschluß, Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Anlasserspule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
4
5
8
12
13
(ROT)
(SCHWARZ)
6
7
14
ANZAHL
