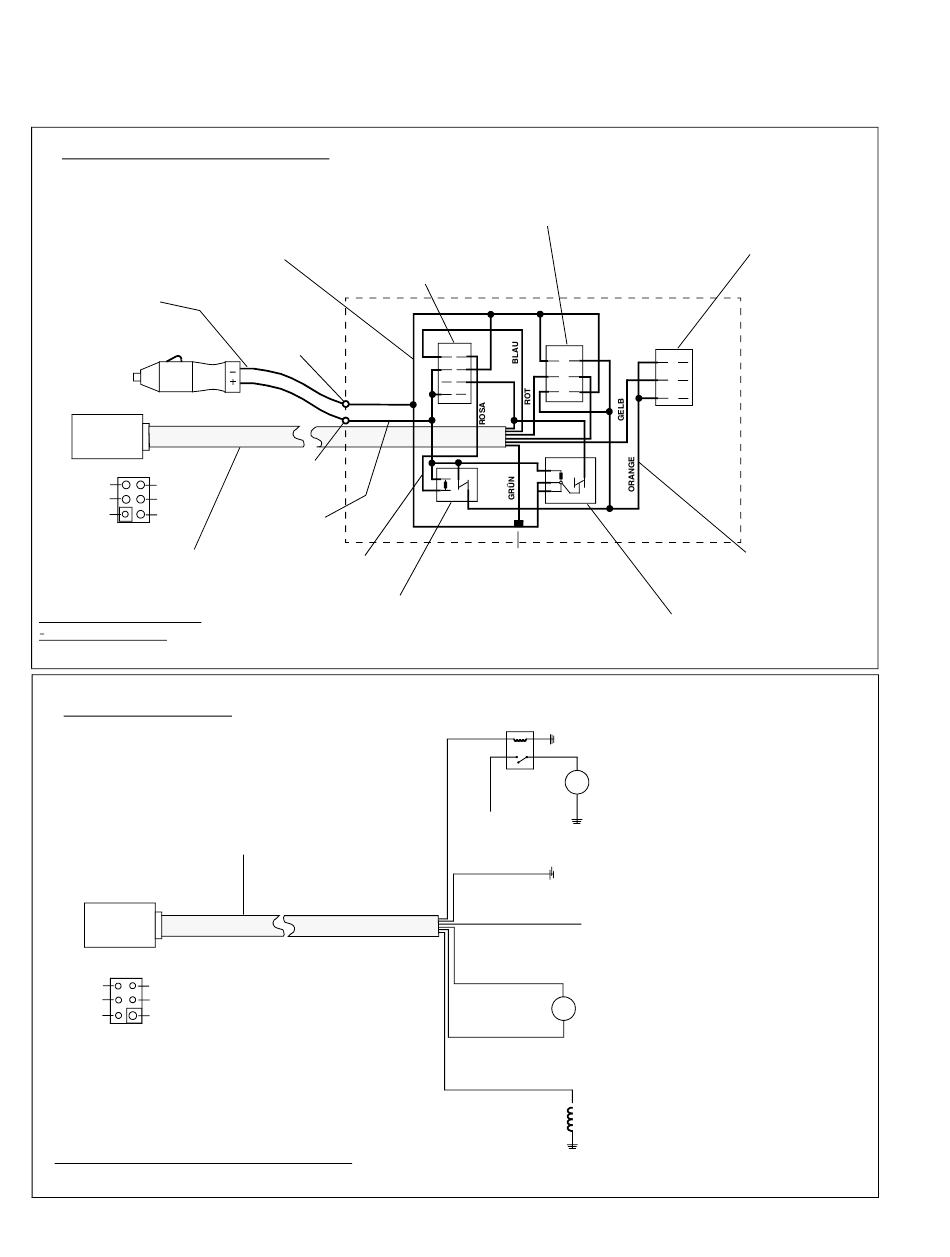

VERDRAHTUNGSSCHEMA - BENZIN-STREUGUTVERTEILER

FÜHRERHAUS STEUERUNG
99100555
STEUERUNGSBAUGRUPPE
KABELBAUM,
ERDUNGSANSCHLUSS
96106025
KABELBAUM,
ZIGARETTE-
NANZÜNDER-
ANSCHLUSS
SCHWARZ
GELB
ROT BRAUN
BLAU GRÜN
96108645
KABELBAUM,
HAUPTBEREICH
96109135
REPARATURSATZ FÜR
DEN ANSCHLUSS
(Siehe Ersatzteilseiten für Einzelheiten)
VERTEILERSEITE
GELB
SCHWARZ
ROT
BRAUN
GRÜN WEISS/BLAU
96109135
REPARATURSATZ FÜR DEN ANSCHLUSS
(Siehe Ersatzteilseiten für Einzelheiten)
19
(Führerhaus-Steuerung und Verteilerseite)
96105926
EIN/AUS/START
(ON/OFF/START)
(EIN/EIN/AUS)
ANSCHLUSS-
KLEMME,
WEIBLICH
WEISS/SCHWARZ
ROT/SCHWARZ
ANSCHLUSS-
KLEMME,
MÄNNLICH
KABELBAUM,
STROM
STECKBRÜCKE
MICRO-RELAIS
(Im Bausatz)
96108646
KABELBAUM,
VERTEILER
96107113
DROSSELKLAPPENSCHALTER
KURZZEITIG/AUS/KURZZEITIG
(BRÜCKE FÜR DIESEN
ZUSAMMENBAU ENTFERNEN)
SCHALTER
6 3
6 3
5 2
5 2
- 1
SCHWARZ
4 1
7 -
BRAUN
2
2
4
5 3
5 3
1
1
ANSCHLUSSKLEMME,
(GRÜN)
WEIBLICH
MIT DEM ERDUNGS-
ANSCHLUSS
(WEISS/SCHWARZ)
VERBINDEN
MAGNETSCHALTER
BLAU
ERDUNG
ANLASSERMOTOR
M
+
VON DER ERDUNG
BATTERIE
GRÜN
ERDUNG
SCHWARZ
PUNKTE (MOTOR)
ROT
DROSSELKLAPPENMOTOR
M
BRAUN
GELB
ELEKTROKUPPLUNG
ERDUNG
96102480
KUPPLUNGSSCHALTER
(EIN/AUS/KURZZEITIG)
6 3
5 2
4 1
STECKBRÜCKE,
STROM AN
MICRO-RELAIS (Im Bausatz)
(NO/NC)
