WICHTIG:
Falls die Drehtellerwelle und der Kuppler
nach der Einstellung
Aufhängungshalterung immer noch nicht richtig
ausgerichtet sind: Das obere Schachtlager falls nötig
einstellen, dann Schritte 4-7 wiederholen. Wenn nicht
richtig eingestellt wird, führt dies zu übermäßiger
Abnutzung des Kupplers und der Drehtellerwelle.

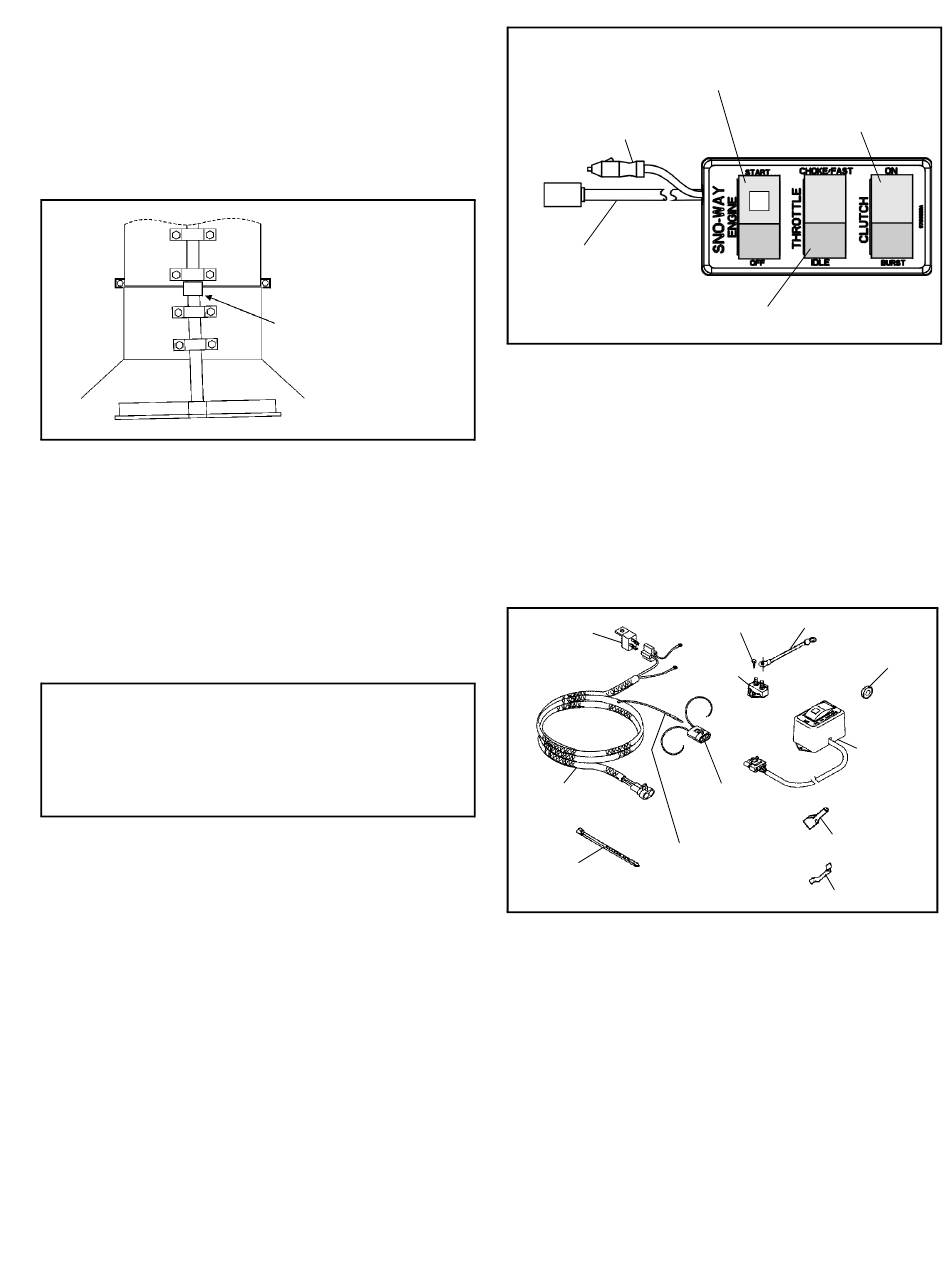

(Siehe Abb. 1-1)
Einbau des Kabelbaums und der Führ-
erhaus-Steuerung
DARAN DENKEN:
Fahrzeug angebaut ist, muß die Vorlieferungs- und
Lieferungsprüfliste ausgefüllt werden.

WERKZEUGLISTE

Sicherheitsbrille
Crimpzange
Mehrzweckmesser
Führerhaus-Steuerung (Benzin-Stregutverteiler)
1. Den Kabelbaum des Streugutverteilers mittels der
vorgebohrten Bohrungen und Schlaufenschellen Nr. 6 an
der Seite des Verteilers befestigen.
2. Den Kabelbaum des Fahrzeuges in den Kabelbaum
des Verteilers einstecken.
HINWEIS: Verwenden Sie Quaker State NYK-77 nichtlei-
tendes Schmiermittel oder ein gleichwertiges Produkt an
sämtlichen elektrischen Verbindungsstellen.
3. Den Verlauf des Fahrzeugkabelbaums durch das
Rückfenster des Fahrzeugs anordnen. Den Kabelbaum
ausstecken, wenn er nicht benutzt wird, und im
Führerhaus aufbewahren, bis er benötigt wird.
der
Kuppler und Drehtellerwelle
müssen ausgerichtet sein
um übermäßige Abnutzung
oder Beschädigung zu
vermeiden.
Abb. 1-1
Nachdem der Streuer am
12 Volt Testlicht
Bohrmaschine
Bohrer, 3/8"
rechten
KABELBAUM,
ZIGARETTENANZÜNDER
HAUPTKABELBAUM
4. Die Führerhaussteuerung (Siehe Abb. 1-2) an einer
geeigneten Stelle befestigen. Aufgrund der Vielzahl von
möglichen
Velcro® vorgesehen. Eine passende Schlaufe sollte
gemacht werden und an das Führerhaus befestigt
werden.
5. Die Zigarettenanzünderstromleitung in die Steckdose
des Fahrzeuges einstecken.

An/Aus Steuerung (Elektro-Streugutverteiler)

Relais
Hauptkabelbaum
Kabelbinder
1. Die folgenden Teile ausfindig machen:
• Steuerung
• Hauptkabelbaum
• Schaltautomat
• Sicherungsanschluss
• Anschlussklemme, weiblich
• Tülle
• Dichtung, Neoprene
• Roter Draht, kurz
• Kabelbinder, Kunststoff
• Schraube, selbstschneidend
ZÜNDSCHALTER
EIN/AUS/START
(ON/OFF/START)
ELEKTRISCHER
KUPPLUNGSSCHALTER
ELEKTRISCHER
DROSSELKLAPPENSCHALTER
Abb. 1-2
Befestigungsstellen im
Schraube
Schalt-
automat
Metri-Pack-
Anschluß
Gelber Draht
(Anschlußklemme
angebracht)
Sicherungsanschluss
Abb. 1-3
Führerhaus, ist
roter Draht
Tülle
Steurung
Anschlußklemme
