Proline Promag 200
Endress+Hauser

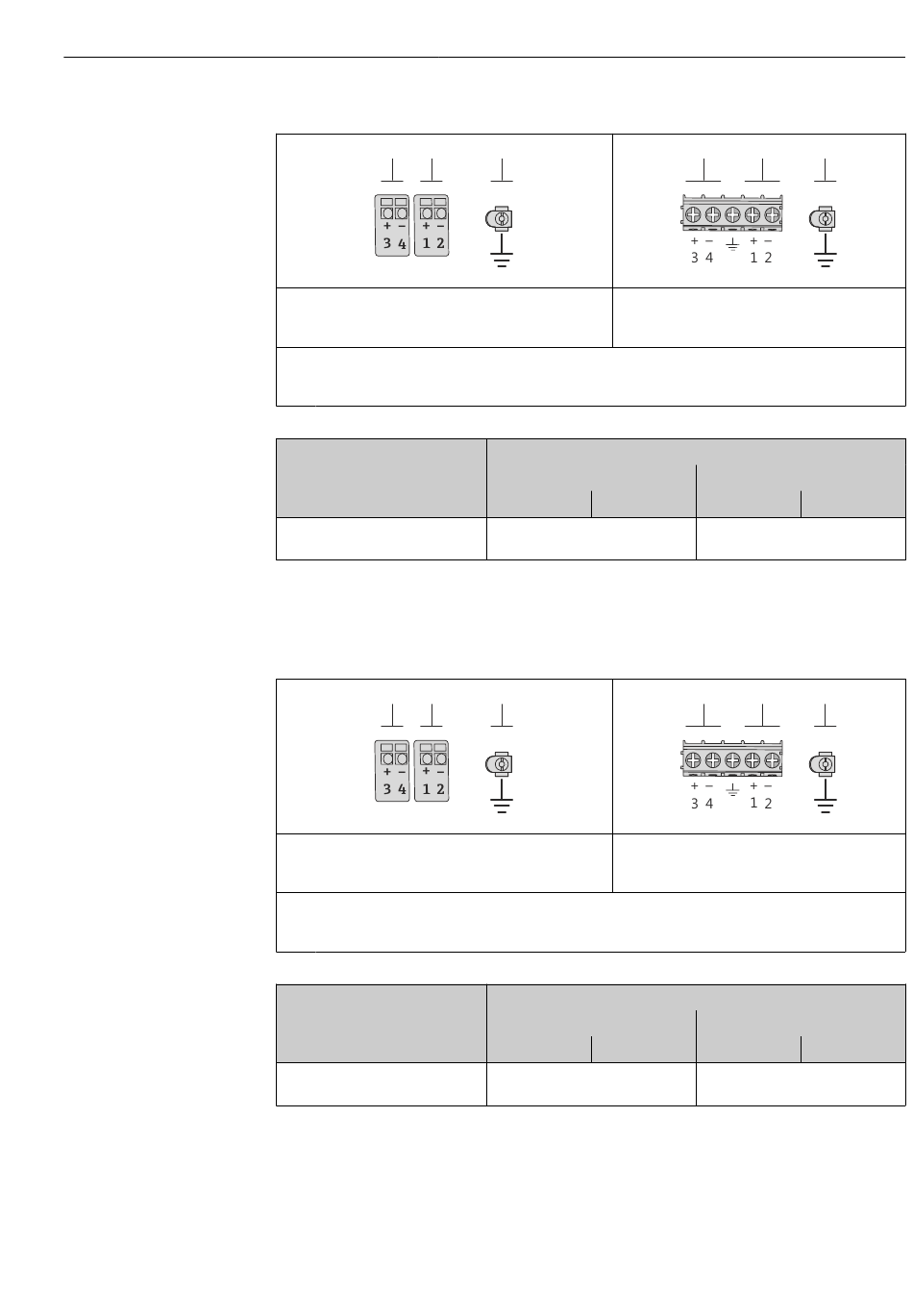

Signalübertragung FOUNDATION Fieldbus, Impuls-/Frequenz-/Schaltausgang
2
1
Maximale Anzahl an Klemmen
1 Ausgang 1: FOUNDATION Fieldbus
2 Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang
3 Erdungsklemme für Kabelschirm
Bestellmerkmal "Ausgang"
1) 2)
Option E
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
2) FOUNDATION Fieldbus mit integriertem Verpolungsschutz.
Signalübertragung PROFIBUS PA, Impuls-/Frequenz-/Schaltausgang
2 1
Maximale Anzahl an Klemmen
1 Ausgang 1: PROFIBUS PA
2 Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang
3 Erdungsklemme für Kabelschirm
Bestellmerkmal "Ausgang"
1)
Option G
1) PROFIBUS PA mit integriertem Verpolungsschutz.
Verifikation des Stromausgangs
Zur Verifikation wird ein Amperemeter an den Ausgang angeschlossen.
Das Amperemeter wird in den Stromkreis eingeschlauft. Dazu ist es erforderlich, die vor-
handene Verbindung zum übergeordneten System kurzzeitig zu unterbrechen.
3
A0013570
Maximale Anzahl an Klemmen bei Bestellmerkmal
"Zubehör montiert", Option NA: Überspannungs-
schutz
Klemmennummern
Ausgang 1
1 (+) 2 (-)
FOUNDATION Fieldbus
3
A0013570
Maximale Anzahl an Klemmen bei Bestellmerkmal
"Zubehör montiert", Option NA: Überspannungs-
schutz
Klemmennummern
Ausgang 1
1 (+) 2 (-)
PROFIBUS PA
Betrieb
2 1 3
A0018161
Ausgang 2
3 (+) 4 (-)
Impuls-/Frequenz-/Schaltausgang
(passiv)
2
1 3
A0018161
Ausgang 2
3 (+) 4 (-)
Impuls-/Frequenz-/Schaltausgang
(passiv)
