3
Beschreibung
3.1
Aufbau

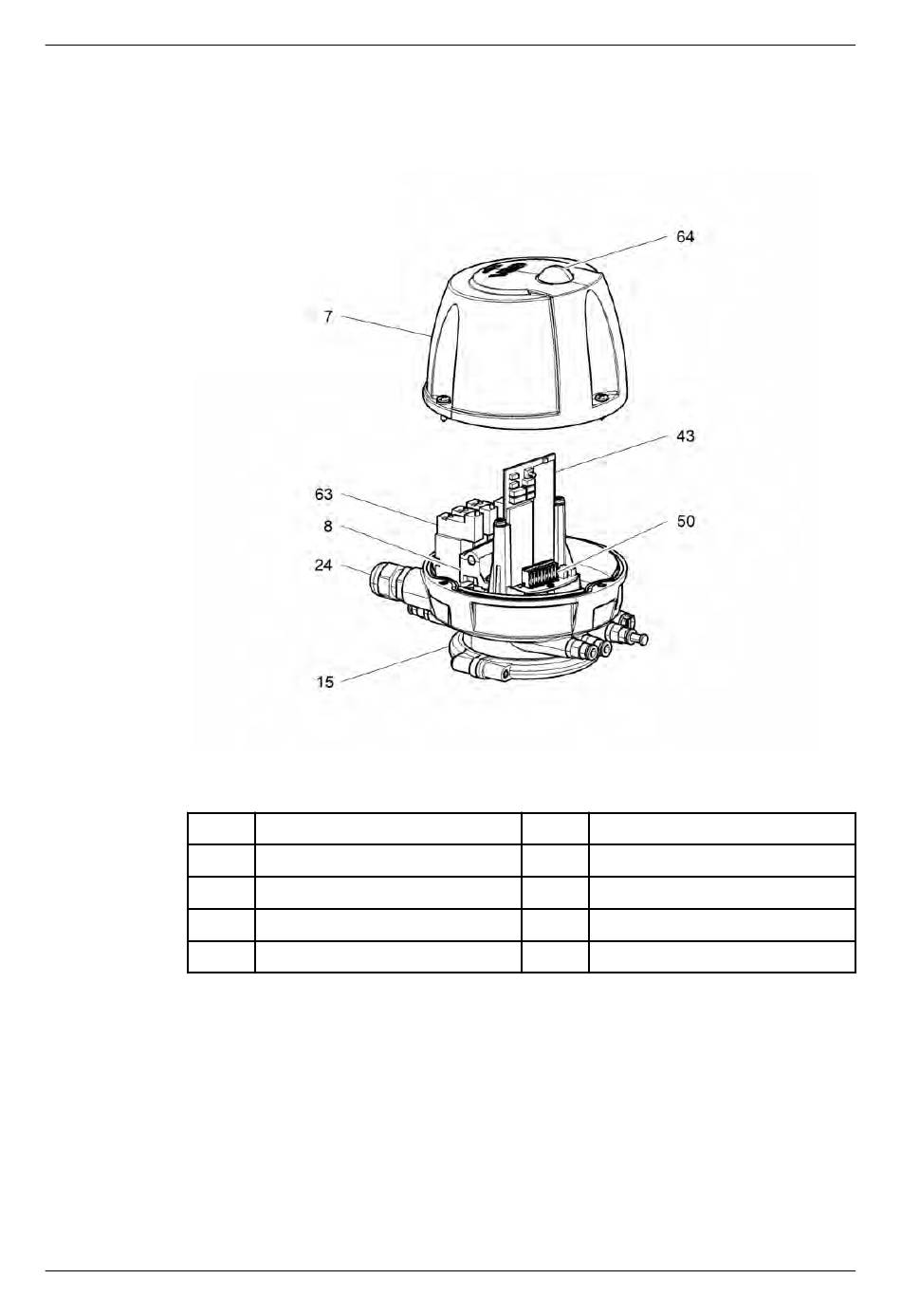

Abb.3
Nr.
7
8
15
24
Der Steuerkopf T.VIS M-20 FDD besteht aus:
•
•
•
430BAL014475DE_3
30.11.2023
Bezeichnung
Haube
Pneumatikblock
Klemmverbindung
Kabelverschraubung
einem 24 V DC Sensormodul zum Erfassen der beiden Ventilendlagen,
einer Klemmleisteneinheit für die Anschaltart 24 V DC,
maximal einem Pilotventil zum Ansteuern des Haupthubes,
Nr.
Bezeichnung
43
Sensormodul
50
Klemmleisteneinheit
63
Pilotventile
64
Status Leuchtdiode
Beschreibung
Aufbau
17
