Instandhaltung
Steuerkopf in seine Komponenten zerlegen

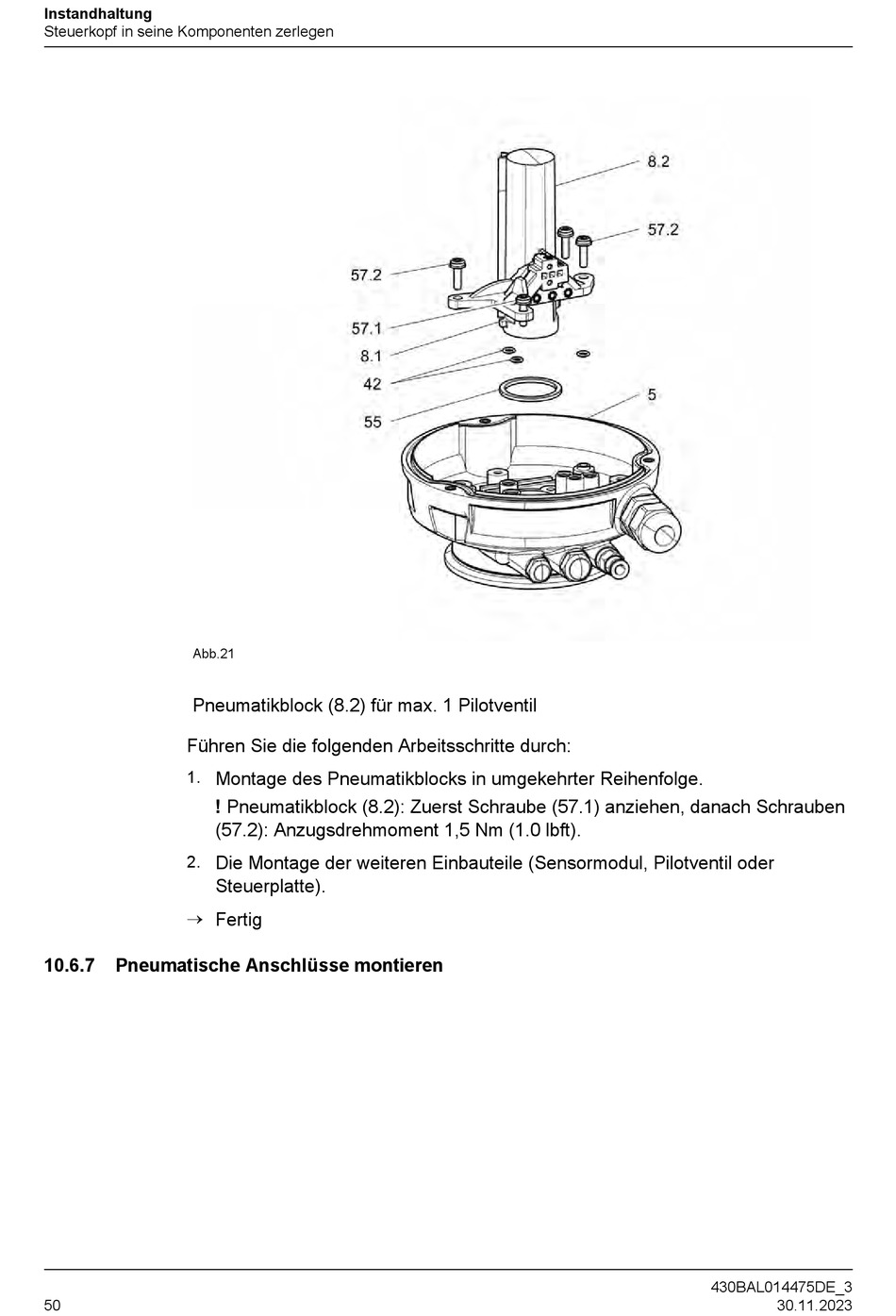

Abb.21
Pneumatikblock (8.2) für max. 1 Pilotventil
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
10.6.7
Pneumatische Anschlüsse montieren
50
Montage des Pneumatikblocks in umgekehrter Reihenfolge.
! Pneumatikblock (8.2): Zuerst Schraube (57.1) anziehen, danach Schrauben
(57.2): Anzugsdrehmoment 1,5 Nm (1.0 lbft).
Die Montage der weiteren Einbauteile (Sensormodul, Pilotventil oder
Steuerplatte).
Fertig
