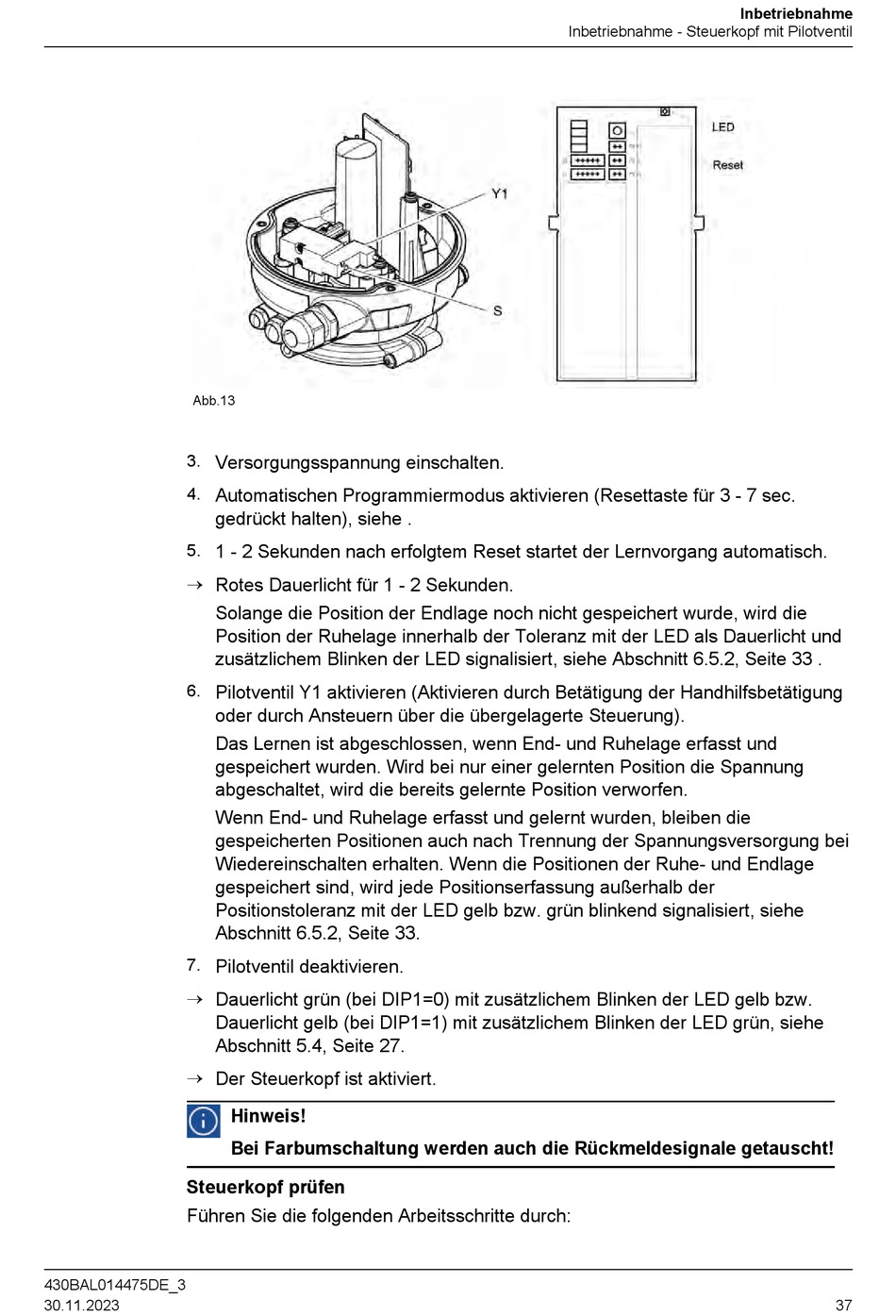

Abb.13
3.
4.
5.
®
6.
7.
®
®
Steuerkopf prüfen
Führen Sie die folgenden Arbeitsschritte durch:
430BAL014475DE_3
30.11.2023
Versorgungsspannung einschalten.
Automatischen Programmiermodus aktivieren (Resettaste für 3 - 7 sec.
gedrückt halten), siehe .
1 - 2 Sekunden nach erfolgtem Reset startet der Lernvorgang automatisch.
Rotes Dauerlicht für 1 - 2 Sekunden.
Solange die Position der Endlage noch nicht gespeichert wurde, wird die
Position der Ruhelage innerhalb der Toleranz mit der LED als Dauerlicht und
zusätzlichem Blinken der LED signalisiert, siehe Abschnitt 6.5.2, Seite 33 .
Pilotventil Y1 aktivieren (Aktivieren durch Betätigung der Handhilfsbetätigung
oder durch Ansteuern über die übergelagerte Steuerung).
Das Lernen ist abgeschlossen, wenn End- und Ruhelage erfasst und
gespeichert wurden. Wird bei nur einer gelernten Position die Spannung
abgeschaltet, wird die bereits gelernte Position verworfen.
Wenn End- und Ruhelage erfasst und gelernt wurden, bleiben die
gespeicherten Positionen auch nach Trennung der Spannungsversorgung bei
Wiedereinschalten erhalten. Wenn die Positionen der Ruhe- und Endlage
gespeichert sind, wird jede Positionserfassung außerhalb der
Positionstoleranz mit der LED gelb bzw. grün blinkend signalisiert, siehe
Abschnitt 6.5.2, Seite 33.
Pilotventil deaktivieren.
Dauerlicht grün (bei DIP1=0) mit zusätzlichem Blinken der LED gelb bzw.
Dauerlicht gelb (bei DIP1=1) mit zusätzlichem Blinken der LED grün, siehe
Abschnitt 5.4, Seite 27.
Der Steuerkopf ist aktiviert.
Hinweis!
Bei Farbumschaltung werden auch die Rückmeldesignale getauscht!
Inbetriebnahme - Steuerkopf mit Pilotventil
Inbetriebnahme
37
