5
Technische Daten
5.1
Typenschild
Das Typenschild dient der eindeutigen Identifizierung des Steuerkopfes.

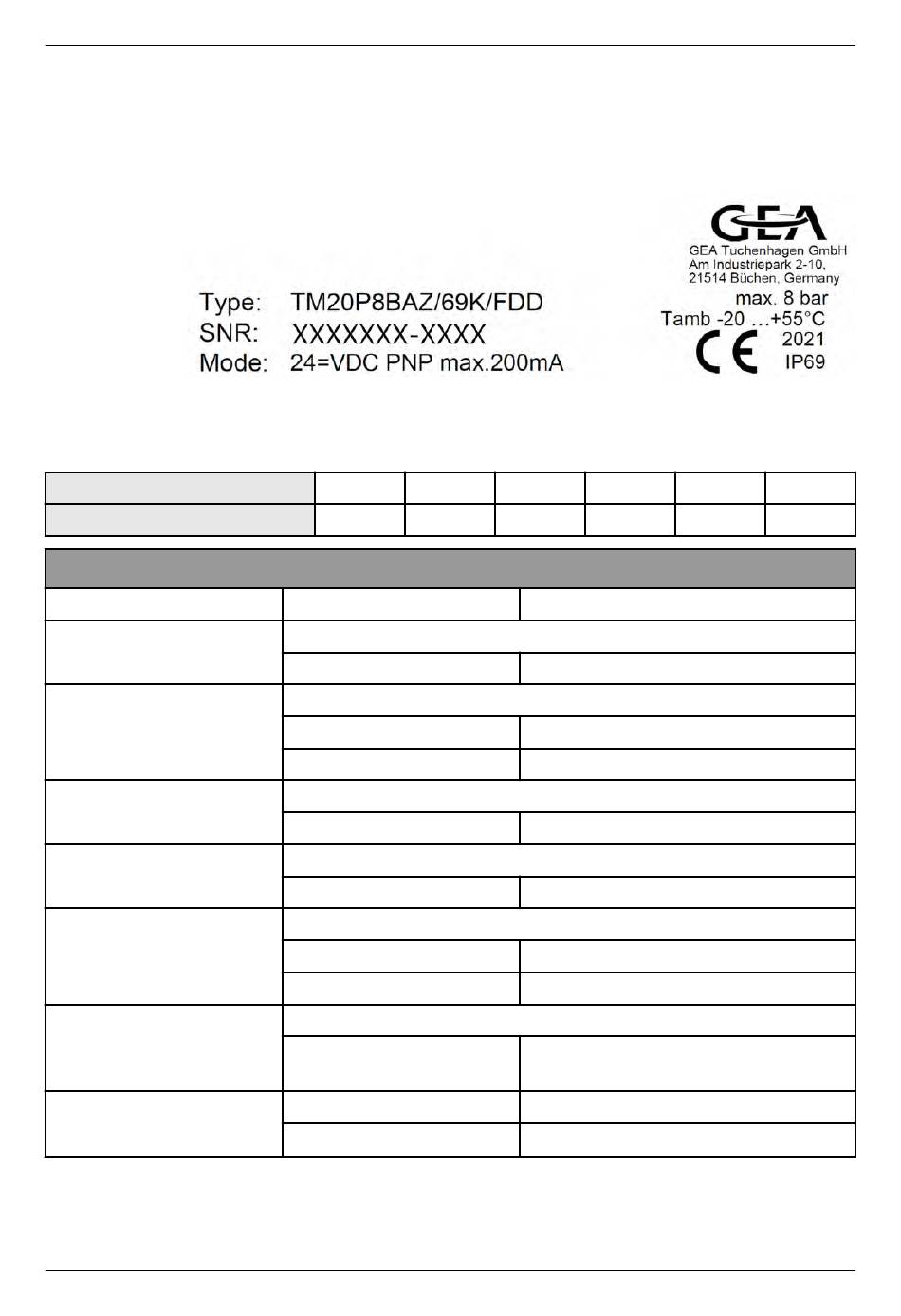

Abb.8:
Code/Type
Position im Bestellcode
Erläuterung der Positionen im Bestellcode
Position im Bestellcode
14
15
16
17
18
19
Optionen
24
Typenschild am Steuerkopf (optional: UL/CSA-Kennzeichnung)
TM20
P
14
15
Bezeichnung
Rückmeldung Ort
T M 20
Steuerkopf Typ
N
P
Rückmeldungen
8
Art der Anschaltung/Mode
B
Pilotventil
A
0
Verschraubung
Z
/50
/51
8
B
16
17
Erklärung
Steuerkopf T.VIS M-20
ohne Pilotventil
1 Pilotventil Y1
2 digitale Rückmeldungen
24 V DC, 3-Draht, PNP
24 V DC 0,85 W
ohne
Luftanschluss zöllig, 0,5" NPT
Kabelverschraubung
Metallschild graviert (Ventil-Nr.)
Metallschild US-Version (Ventil-Nr.)
A
Z
18
19
