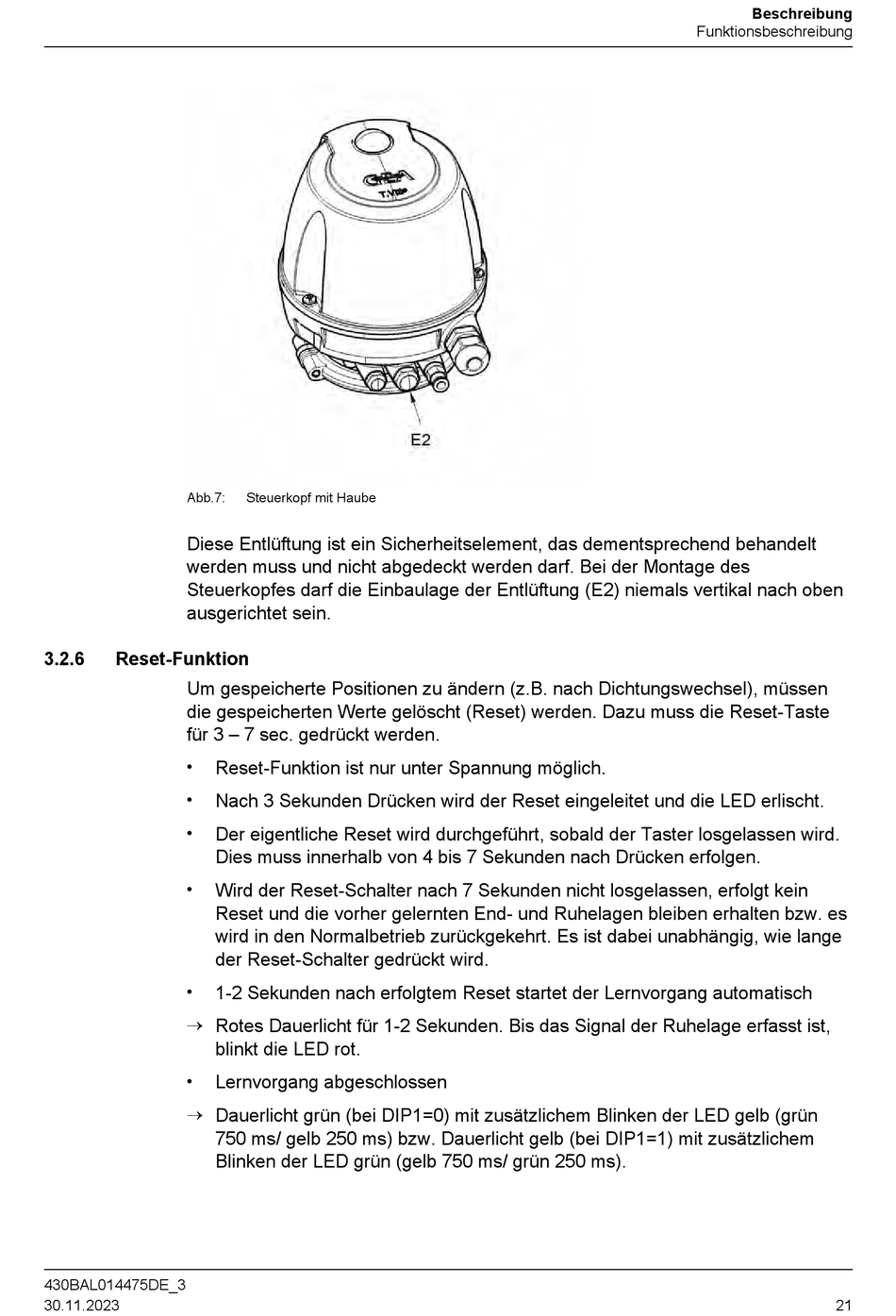

Abb.7:
Diese Entlüftung ist ein Sicherheitselement, das dementsprechend behandelt
werden muss und nicht abgedeckt werden darf. Bei der Montage des
Steuerkopfes darf die Einbaulage der Entlüftung (E2) niemals vertikal nach oben
ausgerichtet sein.
3.2.6
Reset-Funktion
Um gespeicherte Positionen zu ändern (z.B. nach Dichtungswechsel), müssen
die gespeicherten Werte gelöscht (Reset) werden. Dazu muss die Reset-Taste
für 3 – 7 sec. gedrückt werden.
•
•
•
•
•
®
•
®
430BAL014475DE_3
30.11.2023
Steuerkopf mit Haube
Reset-Funktion ist nur unter Spannung möglich.
Nach 3 Sekunden Drücken wird der Reset eingeleitet und die LED erlischt.
Der eigentliche Reset wird durchgeführt, sobald der Taster losgelassen wird.
Dies muss innerhalb von 4 bis 7 Sekunden nach Drücken erfolgen.
Wird der Reset-Schalter nach 7 Sekunden nicht losgelassen, erfolgt kein
Reset und die vorher gelernten End- und Ruhelagen bleiben erhalten bzw. es
wird in den Normalbetrieb zurückgekehrt. Es ist dabei unabhängig, wie lange
der Reset-Schalter gedrückt wird.
1-2 Sekunden nach erfolgtem Reset startet der Lernvorgang automatisch
Rotes Dauerlicht für 1-2 Sekunden. Bis das Signal der Ruhelage erfasst ist,
blinkt die LED rot.
Lernvorgang abgeschlossen
Dauerlicht grün (bei DIP1=0) mit zusätzlichem Blinken der LED gelb (grün
750 ms/ gelb 250 ms) bzw. Dauerlicht gelb (bei DIP1=1) mit zusätzlichem
Blinken der LED grün (gelb 750 ms/ grün 250 ms).
