2.3.3

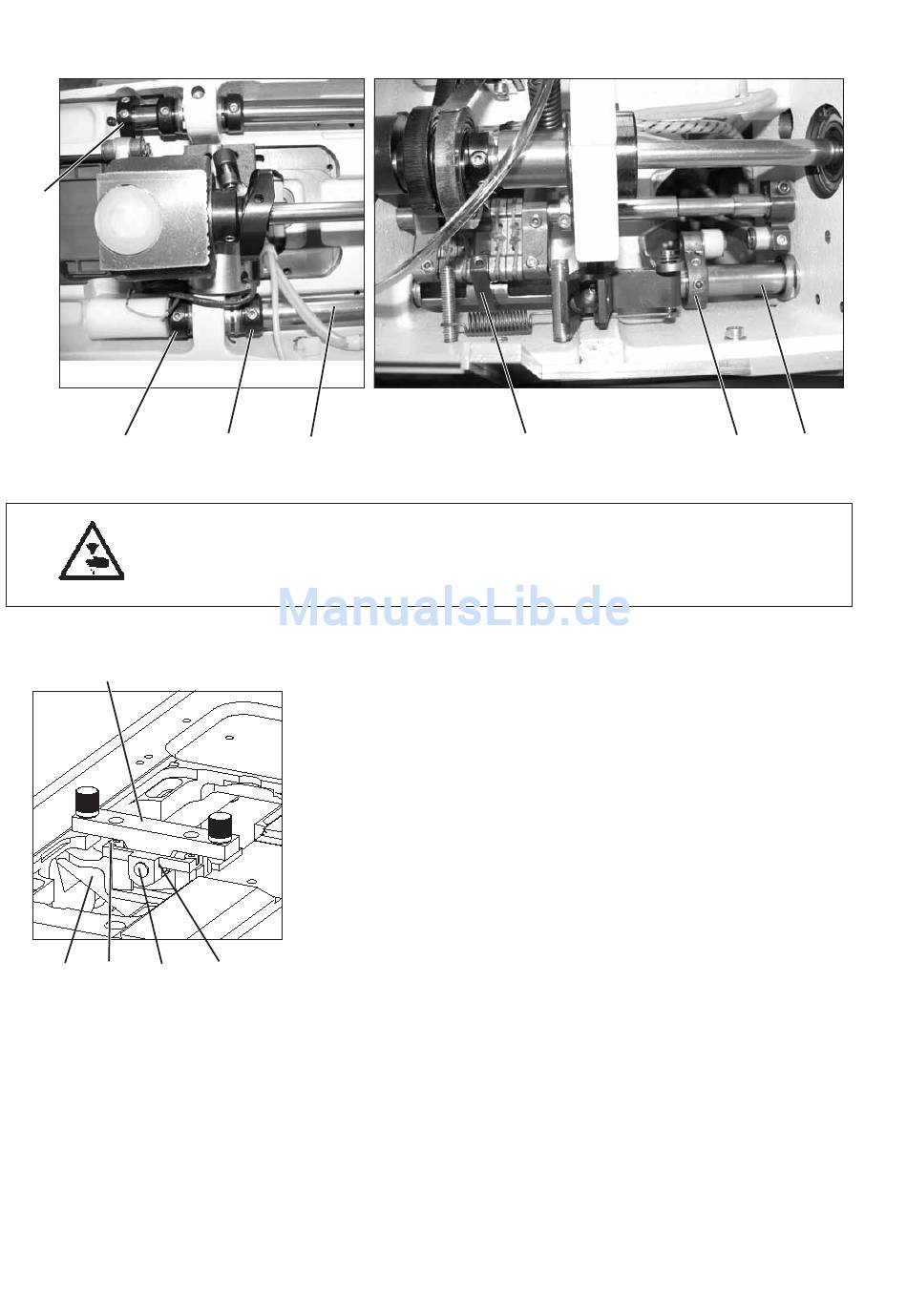

Position der Schubwelle

6
2
7
9 12 8
14
3 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Transporteur und Stichstellergetriebe nur bei ausgeschalteter
Nähmaschine prüfen und einstellen.
–
Transportsäule abschrauben.
Schrauben an den Stellringen 2 und 3 lösen.
–
Klemmschraube am Hebel 4 lösen.
–
Schrauben am Hebel 5 (2x) lösen.
–
Schrauben am Hebel 6 (2x) lösen.
–
Halter 10 leicht auf den Transporteurbalken 9 aufschrauben.
–
Lehre 7 (0868 290184) an die Fundamentplatte aufschrauben.
–
Halter 10 mit der Lehre 7 mittels Bolzen 8 verbinden.
–
Transporteurbalken 9 nach dem Halter 10 ausrichten.
–
Die Schrauben 12 (2x) des Halters 10 festdrehen.
–
Welle 1 mit den Stellringen 2 und 3 dichtstellen und Schrauben
–
festdrehen.
Stichlänge auf "0" drehen und die Klemmschraube am Hebel 4
–
festdrehen.
–
Nadelstange mittig mittels Lehre 0868 290194 positionieren und
die Schrauben am Hebel 5 (2x) festdrehen
10
(Kapitel 2.4.2 beachten).
Schrauben am Hebel 6 (2x) festdrehen (Kapitel 2.5.4 -
–
Transporteurhöhe beachten).
Lehre 7 abschrauben.
–
4 5 1
