Beschreibung Der Absteckpositionen - Dürkopp Adler 868 Serviceanleitung

1.2

Beschreibung der Absteckpositionen

1
6

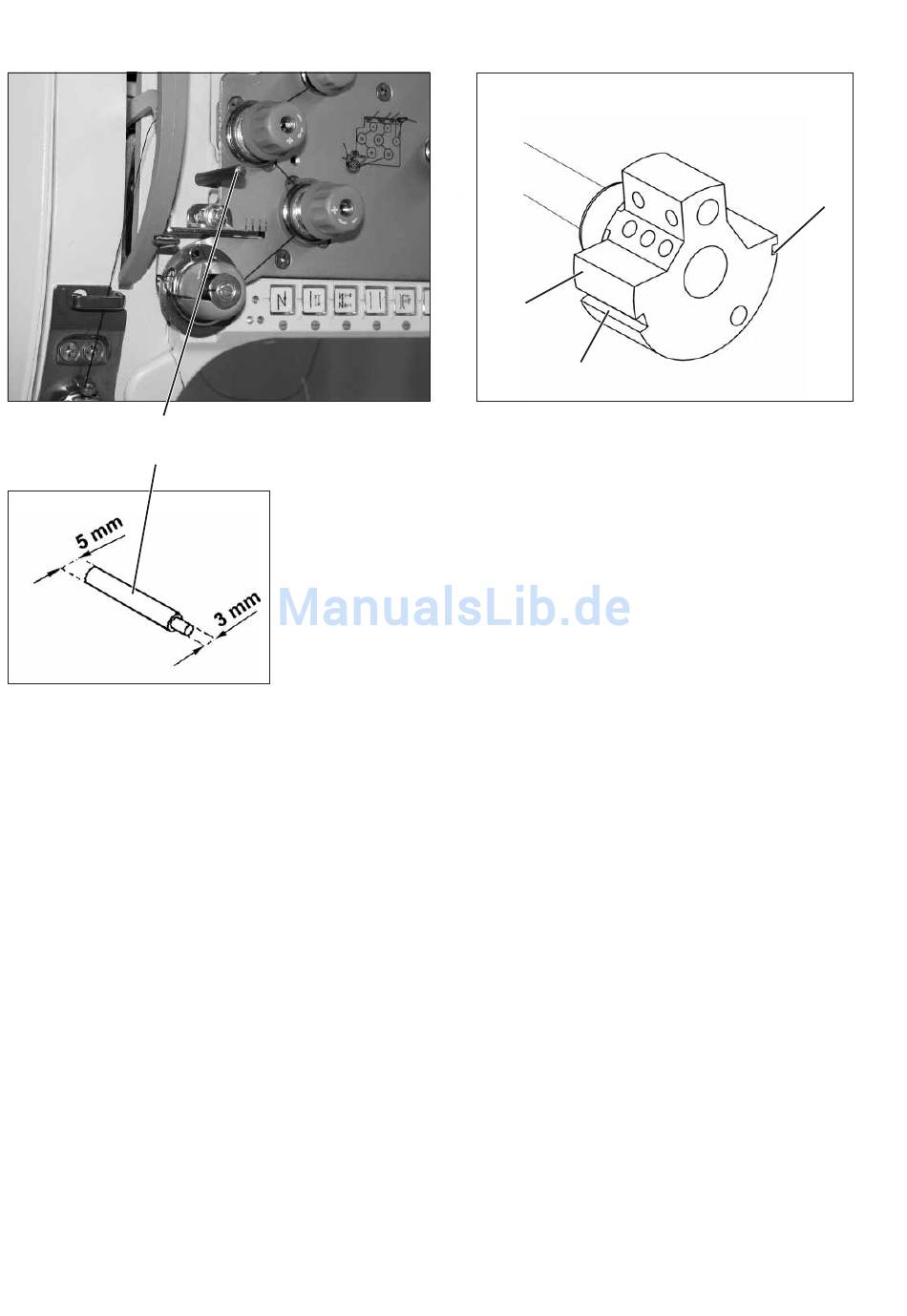

Mit dem Arretierstift 1 und den Abstecknuten 2 und 3 in der
Armwellenkurbel 4 kann die Nähmaschine in zwei Einstellpositionen
arretiert werden.
Position I = Arretierstift Ø 5 mm für große Nut
= Schleifenhub, Nadelstangenhöhe
Position II = Arretierstift Ø 3 mm für kleine Nut
= Nadelstange im oberen Totpunkt, 0° am Handrad.
4
2
3
